DESCRIPTION
L'enceinte SUB 05 est équipée d'un HP grave de 15" avec un amplificateur en mesure de
diffuser 400W (RMS).
L'enceinte SUB 05 est réalisée en utilisant la typologie " BAND PASS ", qui permet d'obtenir
des pressions acoustiques élevées avec des dimensions réduites. La fabrication en bois
de peuplier diminue le poids et favorise la maniabilité.
Le diffuseur SUB 05 est un sub-woofer actif conçu pour fonctionner en modalité stéréo ou
en modalité mono.
Ce sub-woofer est idéal pour la sonorisation d'espaces de milieu dimensions associé à une
paire de diffuseurs de la BASIC 100 ou TWIN 128 en modalité stéréo.
Pour les installations nécessitant une pression sonore supérieure, ainsi à ciel ouvert,
utiliser deux diffuseurs SUB 05 associés à deux diffuseurs
TWIN 228 ou OPERA LIVE 202 / OPERA LIVE 205

COMMANDES ET FONCTIONS

1) CONTRÔLE VOLUME
La commande permet de régler le volume du diffuseur. Ce contrôle n'influe pas sur le
niveau de la sortie "BALANCED INPUT LINK" et "BALANCED X-OVER OUTPUT".
2) VOYANT "PROT - LIM"
Le voyant "PROT - LIM" s'allume de couleur rouge quand:
- lors de la mise sous tension de l'amplificateur (pendant quelques secondes)
- en cas de température de fonctionnement trop élevée
- lors de l'intervention du circuit limiteur interne qui évite la distorsion de
l'amplificateur et protège les haut-parleurs contre les surcharges.
3) VOYANT "ON - READY"
Le voyant "ON - READY" s'allume de couleur verte quand l'alimentation est présente
et quand l'amplificateur fonctionne correctement.
4) SÉLECTEUR "PHASE IN - PHASE OUT"
Ce sélecteur à deux positions permet la rotation de 180° du signal audio reproduit par
le caisson de grave.
Cette rotation de phase facilite l'optimisation de la reproduction des basses
fréquences même dans les conditions d'installation les plus difficiles.
Une fois l'installation terminée, reproduire un morceau de musique et agir sur
l'interrupteur afin d'obtenir la meilleure restitution acoustique.
5) CONNECTEUR D'ENTRÉE "BALANCED INPUT" (CH1 ET CH2)
Entrée équilibrée utilisable pour le branchement d'une source audio à sortie de
signal à haut niveau (0 dBu).
6) CONNECTEUR DE SORTIE "BALANCED INPUT LINK" (CH1 ET CH2)
La sortie est reliée en parallèle à l'entrée (5) et peut être utilisée pour transmettre un
signal audio en entrée à un autre diffuseur amplifié, à un enregistreur ou à un
amplificateur supplémentaire. Il prévu pour les prises "XLR" à 3 pôles.
7) CONNECTEUR DE SORTIE "BALANCED X-OVER OUTPUT" (CH1 ET CH2)
Sortie équilibrée du crossover interne. Ce signal doit être transmis à un diffuseur
amplifié. La fréquence de croisement entre le caisson de grave et l'enceinte
connectée à la sortie X-OVER est de 100Hz.
8) INTERRUPTEUR "POWER"
L'interrupteur permet d'allumer et d'éteindre l'enceinte.
9) PLAQUE SPÉCIFICATIONS
Le valeurs de tension/courant nécessaires pour un bon fonctionnement, le code du
produit et le numéro de série sont imprimés sur cette plaque.
10) BLOC À FUSIBLES "FUSE"
Logement pour le fusible de secteur.
11) CHANGEMENT TENSION
Permet de modifier la tension d'alimentation de l'enceinte (230/115Vc.a.).
Ce sélecteur est préréglé et protégé en usine.
15
BASIC 200, OPERA LIVE 210,
et branché en modalité mono.
CARACTÉRISTIQUE TECHNIQUES
DONNES TECHNIQUES
Système BAND PASS Active
Typologie amplificateur klass H
Puissance RMS 400W
Réponse en fréquence +/-3dB 30-150Hz (± 3dB)
Crossover 100Hz
24dB/oct
Pression sonore (SPL) 129 peak
Composantes 1 woofer 15"
2,5" coil
Entrée sensibilité 0 dBu (max)
Impedance entrée
Symétrique 20Kohm
Asymétrique 10Kohm
Alimentation Voir plaque
Forme enceinte rectangulaire
Dimensions [LxHxP] 430x550x600mm
Poids 27Kg

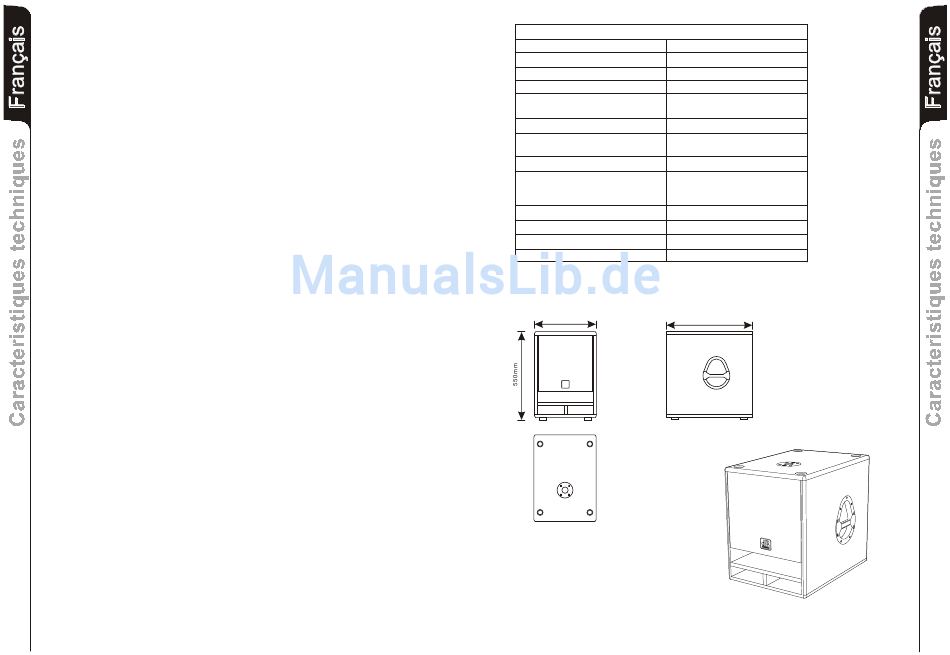

DIMENSIONS
430mm 600mm
