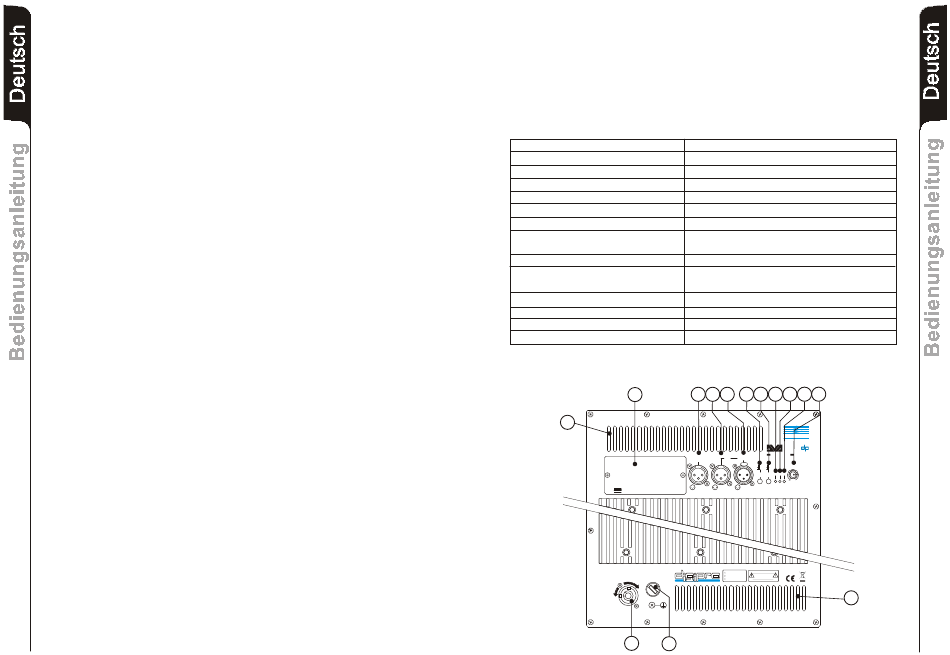

BEDIENELEMENTE UND FUNKTIONEN
1)
SICHERUNGSHALTER "MAINS FUSE"
Halter für die Netzsicherung.
2)
ANSCHLUSSBUCHE "FULL RANGE MAINS INPUT"
Für den Anschluss des beiliegenden Netzkabels.
Für den Netzanschluss wird ein Stecker POWER CON® (blau) verwendet.
3)
LÜFTUNGSGITTER
Diese Gitter erlauben die Kühlung der Endstufe während des Betriebs. Die
Lüftungsöffnungen nicht abdecken und die Gitter nötigenfalls säubern, um die
ordnungsgemäße Luftzirkulation zu gewährleisten.
4)
EINGANGSBUCHSE "BALANCED INPUT"
Symmetrischer Linepegel-Eingang (0 dBu).
Für XLR-Stecker
5)
AUSGANGSBUCHSE "LINK"
Der parallel zum Eingang (4) angeschlossene XLR-Anschluss kann dazu verwendet
werden, das ankommende Audiosignal an einen anderen aktiven Lautsprecher
weiter zu leiten.
6)
AUSGANGSBUCHSE "X-OVER BALANCED OUTPUT"
Symmetrischer Ausgang der internen Frequenzweiche. Das Signal dieses
Ausgangs kann auch zu einem beliebigen sonstigen aktiven Lautsprecher
durchgeschleift werden. Die Trennfrequenz kann zwischen 90 und 120Hz mit dem
Schalter "SUB X-OVER" (7) umgeschalltet werden.
7)
WAHLSCHALTER "SUB PHASE"
Mit diesem Schalter wird die Phase des S20dp Sub um 180° gedreht. Durch das
Drehen der Phase kann man die Wiedergabe der Bässe auch bei ungünstigen
akustischen Bedingungen in einfacher Weise optimieren. Nach Abschluss der
Installation ein Musikstück abspielen und ausprobieren, in welcher Schalterstellung
des Phasenschalters der Klang am besten ist.
8)
WAHLSCHALTER "SUB X-OVER"
Mit diesem Schalter wird die Trennfrequenz zwischen dem S20dp Sub und den am
"BALANCED X-OVER OUTPUT" angeschlossenen Lautsprechern eingestellt. Die
Trennfrequenz kann zwischen 90 und 120Hz mit einer Flankensteilheit von
24dB/Okt. umgeschaltet werden. Die Wahl der Trennfrequenz hängt von den
akustischen Anforderrungen ab.
9)
LED "ON"
Diese LED leuchtet grün, wenn das Gerät an die richtige Netzspannung
angeschlossen ist. Während des normalen Betriebes leuchtet die LED grün..
10)
LED "SGN"
Diese LED leuchtet grün, wenn das Audiosignal anliegt (mit einem Pegel von -
20dB).
11)
LED "LIM"
Diese rote LED leuchtet auf, um das Ansprechen des Limiters zu signalisieren,
welcher die Verzerrung des Verstärkers verhindert und die Lautsprecher gegen
Überlast schützt. Während des Anschaltens leuchtet die LED für ein paar Sekunden.
12)
EMPFINDLICHKEITSREGLER EINGANG "SUBWOOFER LEVEL"
Dieser Regler dient zum Einstellen der Eingangs-Empfindlichkeit des Verstärkers.
Diese Regelung beeinflusst nicht den Ausgangspegel "BALANCED LINK" und "X-
OVER BALANCED OUTPUT".
13)
OPTION DIGITAL DELAY "SDD - SUBWOOFER DIGITAL DELAY"
Der DVA S20dp kann mit einem Delay ausgerüstet werden (SDD -SUBWOOFER
DIGITAL DELAY). Es ermöglicht die Verzögerung des Tonsignal des Subwoofers.
Mit dem Delay kann man die Signallaufzeiten zwischen Line Array und Sub bei
verschiedenen Stellungen ausgleichen. Das Delay hat auch einen "XLR"- Ausgang,
um das verzögerte Signal an andere Subwoofer weiter zu senden.
einenm einzigen Delay-Modul gleich mehrere Subwoofer gleichzeitig verzögern.
5
Man kann dieses Modul für die Aufstellung auch von
verwenden. Die
tiefen Frequenzen, die über die Rückseite der Subwoofer abgestrahlt werden.Die
vordere akustische Abstrahlung bleibt dabei unverändert.
Für diese Konfiguration
und einer mit hinterer Abstrahlung und mit SDD-Modul). Für weitere Details siehe
Anlagen.
EMV Einstufung
Entsprechend der Norm EN 55103 ist diese Gerät entwickelt um in E5 elektromagnetischen
Umgebungen zu arbeiten
TECHNISCHE EIGENSCHAFTEN
System
Verstärker typ
RMS Leistung
Musikleistung
Frequenzgang +/-3dB
Trennfrequenz
Schalldruck (SPL)
Lautsprecher
Eingangsempfindlichkeit
Impedanz Eingang Symmetrisch
Netzspannung
Laufsprecherform
Abmessungen [BxHxT]
Gewicht
Man kann mit
kardiode
Konfiguration ermöglicht eine erhebliche Dämpfung der
sind 3 Subwoofer
notwendig (zwei mit vorderer Abstrahlung
Aktiv
Digital - Class D (DIGIPRO )
2000 W (1000 W + 1000 W )
4000 W
25-150Hz
90 - 120Hz (24dB/Okt.)
138 dB peak
2 x woofer 18" - 4" voice coil
Neodymium - Ceramic
0 dBu
20Kohm
Ünsymmetrisch
10Kohm
Fullrange mit PFC, 100-240V (AC), 50-60Hz
rechteckig
1100x720x580mm
Neodymium 77Kg - Ceramic 84Kg
13
6
5
4
3
S S
D D
D D
BALANCED
BALANCED
X-OVER
LINK
MAIN INPUT
OUTPUT
SUBWOOFER DIGITAL DELAY
PUSH
OPTIONAL CARD
1
2
1
2
1 = GND
2
1
2 = HOT
B
3
3
3
d
3 = COLD
TECHNOLOGIES
TECHNOLOGIES
FULL RANGE MAINS INPUT
100-240V~ 50-60Hz
2500W MAX
MAINS FUSE
digital power
220-240V~ (T10A 250V)
100-120V~ (T20A 250V)
ACTIVE P.F.C.
2
1
kardiode
Konfigurationen
®
7
8
9
10
11
12
B B
d d
TECHNOLOGIES
TECHNOLOGIES
2 2 S S 0 0
NEODYMIUM
CERAMIC
SUB-WOOFER
120Hz
0°
LEVEL
90Hz
180°
+10
SUB
SUB
ON SGN LIM
+4
XOVER
PHASE
0dB
"CAUTION"
TO PREVENT ELECTRICAL SHOCK
DO NOT REMOVE COVER
"AVIS"
RISQUE DE CHOCH ELECTRIQUE
NE PAS OUVRIR
3
