Betriebsanleitung
9.
Elektroanschluss
9.1
Anschluss mit AUMA Rundsteckverbinder

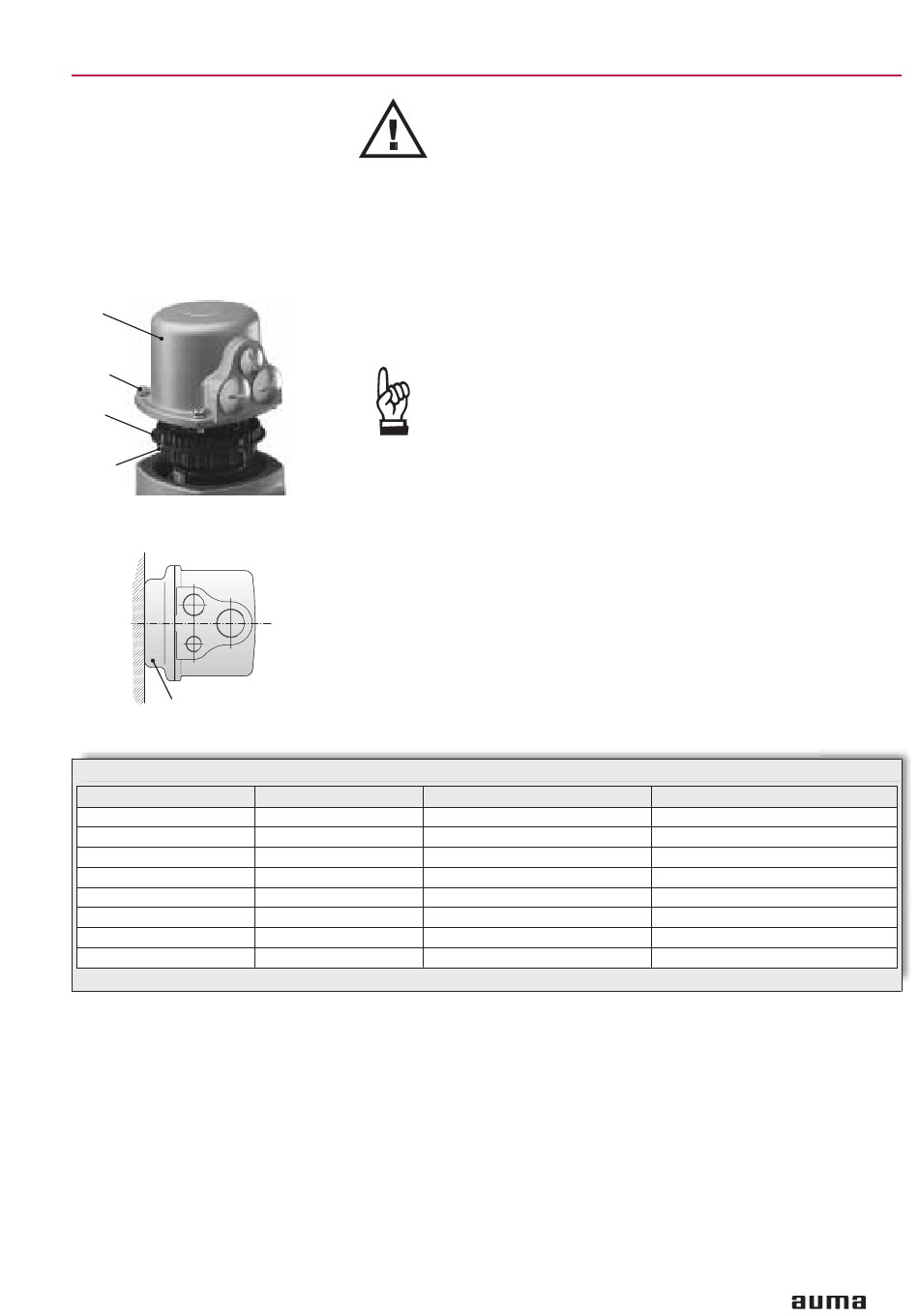

Bild C1: Anschluss
26.0
26.01
26.2
26.2.5
Bild C2: Halterahmen (Zubehör)
Halterahmen
Tabelle 3: Technische Daten AUMA RUndsteckverbinder
Technische Kennwerte
Kontaktzahlen max.
Bezeichnung
Anschlussspannung max. 750 V
Nennstrom max.
Anschlussart Kundenseite Schraubanschluss
Anschlussquerschnitt max. 6 mm
Werkstoff:Isolierkörper
Kontakte
1) Geeignet zum Anschluss von Kupferleitern. Bei Aluminiumleitern ist Rücksprache mit dem Werk erforderlich.
9.2
Heizung
9.3
Motorschutz
.
Kontrolle, ob Stromart, Netzspannung und Frequenz mit Motordaten
.
(siehe Typenschild an Motor) übereinstimmen.
.
Schrauben (26.01) lösen (Bild C1) und Steckerdeckel (26.0) abnehmen.
Schrauben (26.2.5) lösen und Buchsenteil (26.2) aus Steckerdeckel (26.0)
.
herausnehmen.
Kabelverschraubungen passend zu Anschlussleitungen einsetzen.
.
Leitungen nach auftragsbezogenem Anschlussplan KMS . . . anschlie-
ßen. Der zugehörige Anschlussplan wird bei Auslieferung zusammen mit
dieser Betriebsanleitung in einer wetterfesten Tasche am Handrad des
Schwenkantriebs befestigt. Falls der Schaltplan nicht mehr verfügbar ist,
kann er unter Angabe der Kommissionsnummer (siehe Typenschild)
angefordert, oder direkt vom Internet (siehe Seite 27) herunter geladen
werden.
Zum Schutz gegen direkte Berührung der Kontakte und gegen Umweltein-
flüsse ist ein spezieller Halterahmen erhältlich (siehe Adressenliste
Seite 28).
1)
Leistungskontakte
Schutzleiter
6 (3 bestückt)
1 (vorauseilender Kontakt)
U1, V1, W1, U2, V2, W2 nach VDE
25 A
Schraubanschluss für Ringzunge
2
6 mm
Polyamid
Polyamid
Messing (Ms)
Messing (Ms)
AUMA Schwenkantriebe haben serienmäßig eine Heizung. Um Kondensat
im Antrieb zu vermeiden, muss die Heizung angeschlossen werden. Siehe
Schaltungsvorschläge Seite 19 bis 21.
Zum Schutz gegen Überhitzung ist in der Motorwicklung ein Thermoschalter
integriert. Dieser muss in die externe Steuerung einbezogen werden. Der
Thermoschalter spricht an, sobald die max. zulässige Wicklungstemperatur
erreicht ist. Die Rückschaltung erfolgt automatisch nach Abkühlen des
Motors auf eine Temperatur von ca. 90 °C. Danach kann der Antrieb erneut
eingeschaltet werden. Falls der Thermoschalter nicht angeschlossen ist,
entfällt die Garantie für den Motor.
Arbeiten an elektrischen Anlagen oder Betriebsmitteln
dürfen nur von einer Elektrofachkraft oder von
unterwiesenen Personen unter Anleitung und Aufsicht einer
Elektrofachkraft den elektrotechnischen Regeln
entsprechend vorgenommen werden.
.
Schutzart IP 67 bzw. IP 68 ist nur gewährleistet, wenn
.
geeignete Kabelverschraubungen verwendet werden.
Nicht benötigte Leitungseinführungen mit geeigneten
Verschlussstopfen versehen.
–
–
2
Schwenkantriebe SG 03.3 – SG 04.3
AUMA NORM
Steuerkontakte
50 Stifte/Buchsen
1 bis 50
250 V
16 A
Schraubanschluss
2,5 mm
2
Polyamid
Ms verzinnt oder vergoldet (Option)
