1.3.8 Steuerklemmen

IP20 200-240 V 0,25-11 kW und IP20 380-480 V 0,37-22 kW:

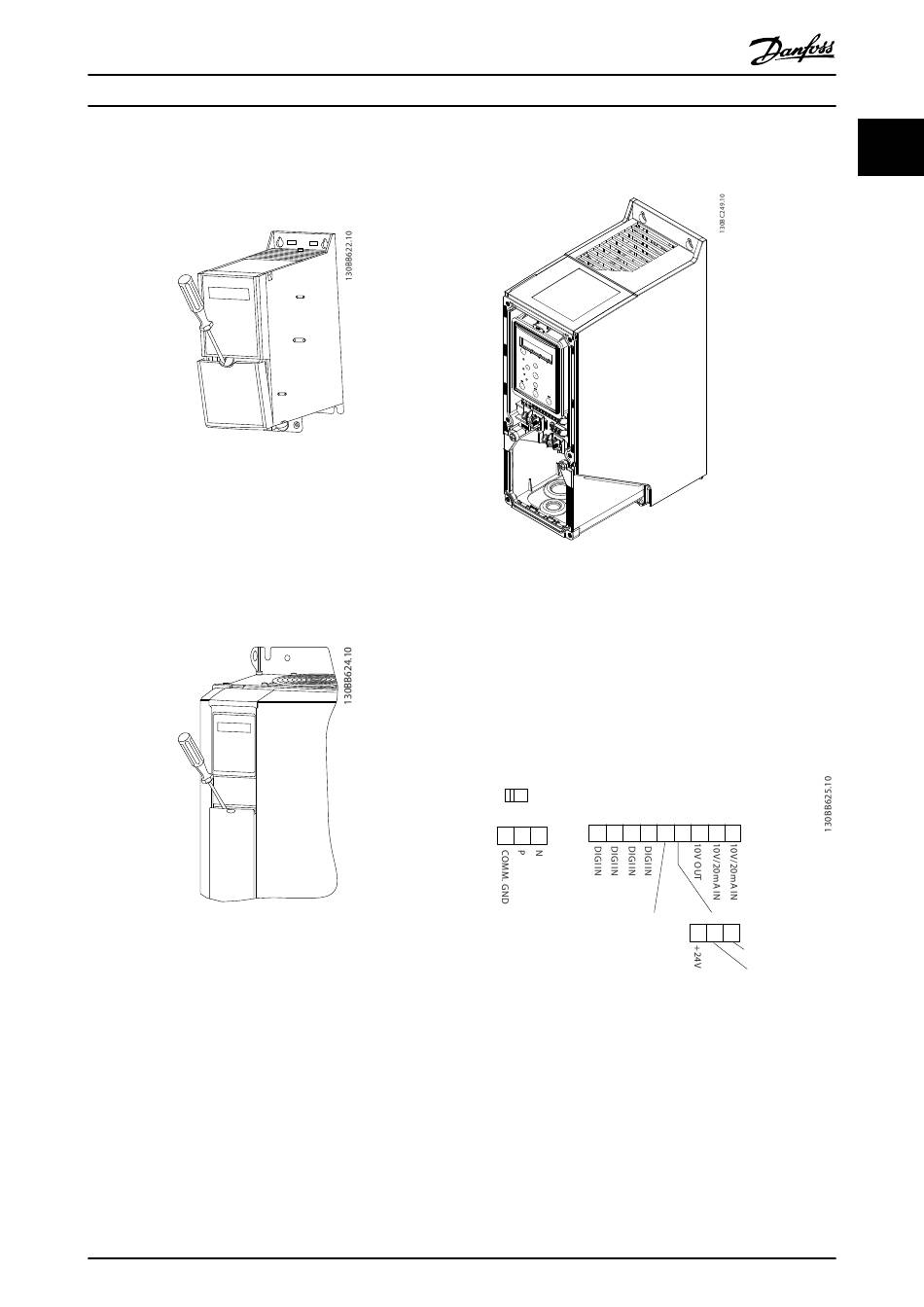

Abbildung 1.21 Position der Steuerklemmen
1. Setzen Sie einen Schraubendreher hinter der
Klemmenabdeckung an, um die Schnappfunktion
zu aktivieren.
2. Kippen Sie den Schraubendreher nach außen, um
die Abdeckung zu öffnen.
IP20 380-480 V 30-90 kW.
Abbildung 1.22
1. Setzen Sie einen Schraubendreher hinter der
Klemmenabdeckung an, um die Schnappfunktion
zu aktivieren.
2. Kippen Sie den Schraubendreher nach außen, um
die Abdeckung zu öffnen.
Die Digitaleingänge 18, 19 und 27 werden in 5-00 Digital
Input Mode (Standardwert PNP) und der Digitaleingang 29
in 5-03 Digital Input 29 Mode (Standardwert PNP) aktiviert.
VLT HVAC Basic Drive Kurzanleitung
®
MG18A303 - VLT ist eine eingetragene Marke von Danfoss.
IP54 400 V 0,75-7,5 kW
Abbildung 1.23
1. Entfernen Sie die vordere Abdeckung.
Steuerklemmen:
In Abbildung 1.24 sind alle Steuerklemmen des
Frequenzumrichters dargestellt. Durch Anlegen eines
Startbefehls (Klemme 18), der Verbindung von Klemme
12-27 und einen Analogsollwert (Klemme 53 oder 54 und
55) wird der Frequenzumrichter in den Betriebszustand
versetzt.
BUS TER.
OFF ON
61 68 69 18 19 27 29 42 45 50 53 54
0/4-20mA A OUT / DIG OUT
Abbildung 1.24 Steuerklemmen
0/4-20mA A OUT / DIG OUT
12 20 55
GND
GND
17
1 1
