1.4 Programmieren

1.4.1 Programmierung mit dem LCP-
Bedienteil (LCP)
HINWEIS
Der Frequenzumrichter kann von einem PC aus über den
RS485-COM-Port durch Installation der MCT-10 Set-up-
Software programmiert werden. Die Software kann über
die Bestellnummer 130B1000 bestellt oder auf der Website
von Danfoss heruntergeladen werden: www.danfoss.com/
BusinessAreas/DrivesSolutions/softwaredownload
1.4.2 LCP-Bedienteil (LCP)
Die folgenden Anleitungen gelten für das grafische
FC101LCP. Das LCP verfügt über 4 separate Funktions-
gruppen.
A. Alphanumerisches Display
B. Menütaste
C. Navigationstasten und Anzeigeleuchten (LEDs)
D. Bedientasten mit Kontroll-Anzeigen (LEDs)
1
2
1-20 Motor Power
3
A
[5] 0.37kW - 0.5HP
Setup 1
4
Status
B Menu
6
Com.
C
10
On
7
Warn.
8
Alarm
9
Hand
D
On
13

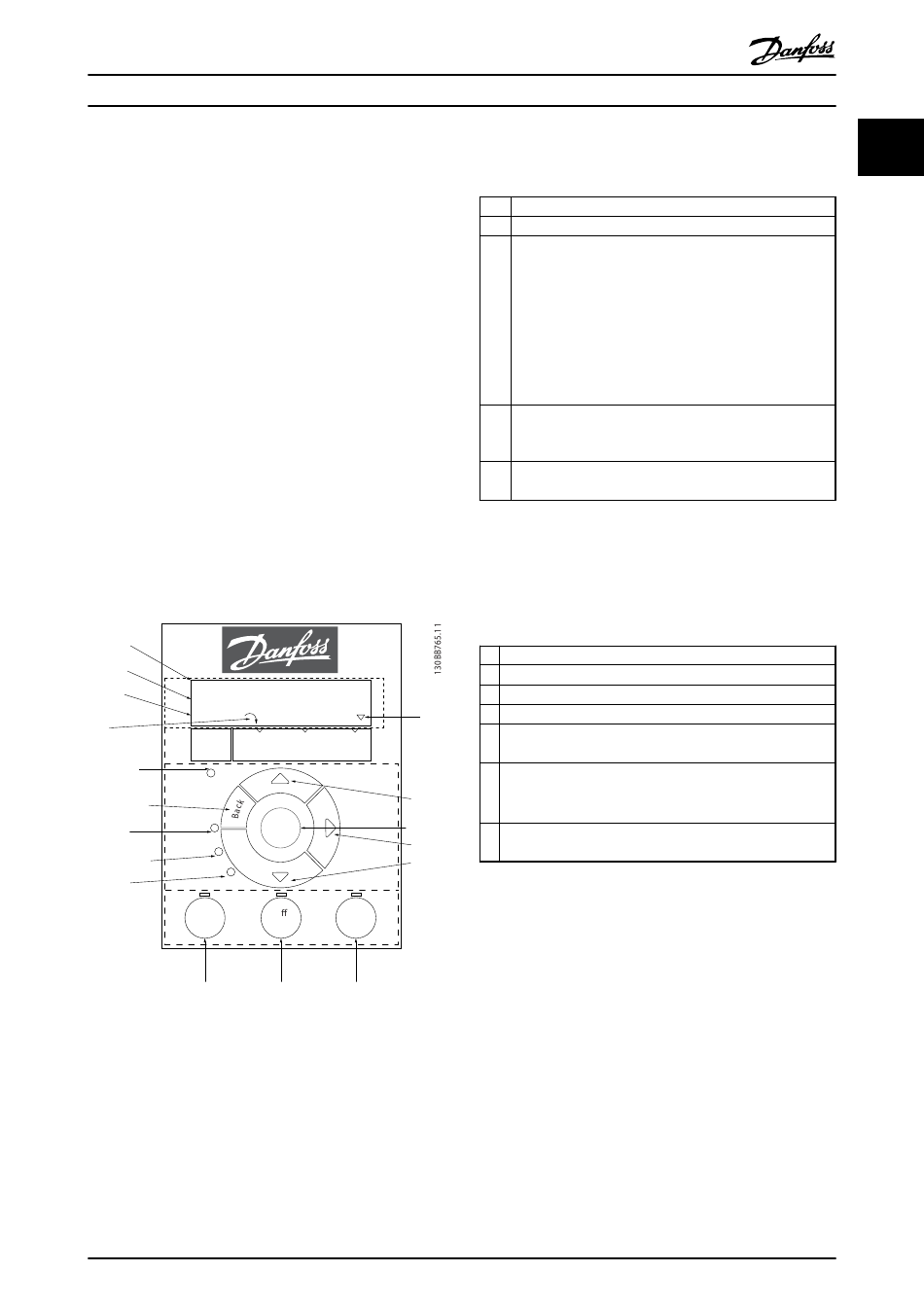

Abbildung 1.26
A. Alphanumerisches Display
Die LCD-Anzeige verfügt über eine Hintergrundbe-
leuchtung und zwei alphanumerische Zeilen. Alle Daten
werden auf dem LCP angezeigt.
VLT HVAC Basic Drive Kurzanleitung
5
Quick Main
Menu
Menu
11
12
OK
11
11
O Auto
Reset On
14 15
®
MG18A303 - VLT ist eine eingetragene Marke von Danfoss.
Auf dem Display können zahlreiche Informationen
abgelesen werden.
1 Nummer und Name des Parameters.
2 Parameterwert.
3 Die Parametersatznummer zeigt den aktiven Parametersatz
und den bearbeiteten Parametersatz an. Wenn derselbe
Parametersatz als aktiver und bearbeiteter Parametersatz
fungiert, wird nur die Parametersatznummer angezeigt
(Werkseinstellung). Wenn der aktive und der bearbeitete
Parametersatz voneinander abweichen, werden beide
Nummern im Display angezeigt (Parametersatz 12). Die
blinkende Nummer steht für de bearbeiteten Parame-
tersatz.
4 Die Motorlaufrichtung wird unten links im Display durch
einen kleinen Pfeil angezeigt, der im Uhrzeigersinn oder
gegen den Uhrzeigersinn verläuft.
5 Das Dreieck zeigt an, ob das LCP sich in Status, Quick-
Menü und Hauptmenübefindet.
Tabelle 1.20
B. Menütaste
Drücken Sie die Taste [Menu], um zwischen Status, Quick-
Menü und Hauptmenü umzuschalten.
C. Navigationstasten und Anzeigeleuchten (LEDs)
6 Com LED: Blinkt bei aktiver Buskommunikation.
7 Grüne LED/On (Ein): Das Steuerteil ist betriebsbereit.
8 Gelbe LED/Warn. (Warnung): Zeigt eine Warnung an.
9 Blinkende rote LED/Alarm: Zeigt einen Alarm an.
10 [Back]: Zurück zum vorherigen Schritt oder zur vorherigen
Ebene in der Navigationsstruktur.
▲ ▼
11 Pfeile [
] [ ]: Zum Navigieren zwischen Parametergruppen,
Parametern und innerhalb von Parametern. Kann auch zum
Einstellen lokaler Referenzwerte genutzt werden.
12 [OK]: Für die Parameterauswahl und die Annahme von
Änderungen an Parametereinstellungen.
Tabelle 1.21
