VLT AutomationDrive FC 300 Produkt-
handbuch
ACHTUNG!
Es ist zu prüfen, dass die gewählte Versorgungsspannung mit dem verwendeten Thermistorelement übereinstimmt.

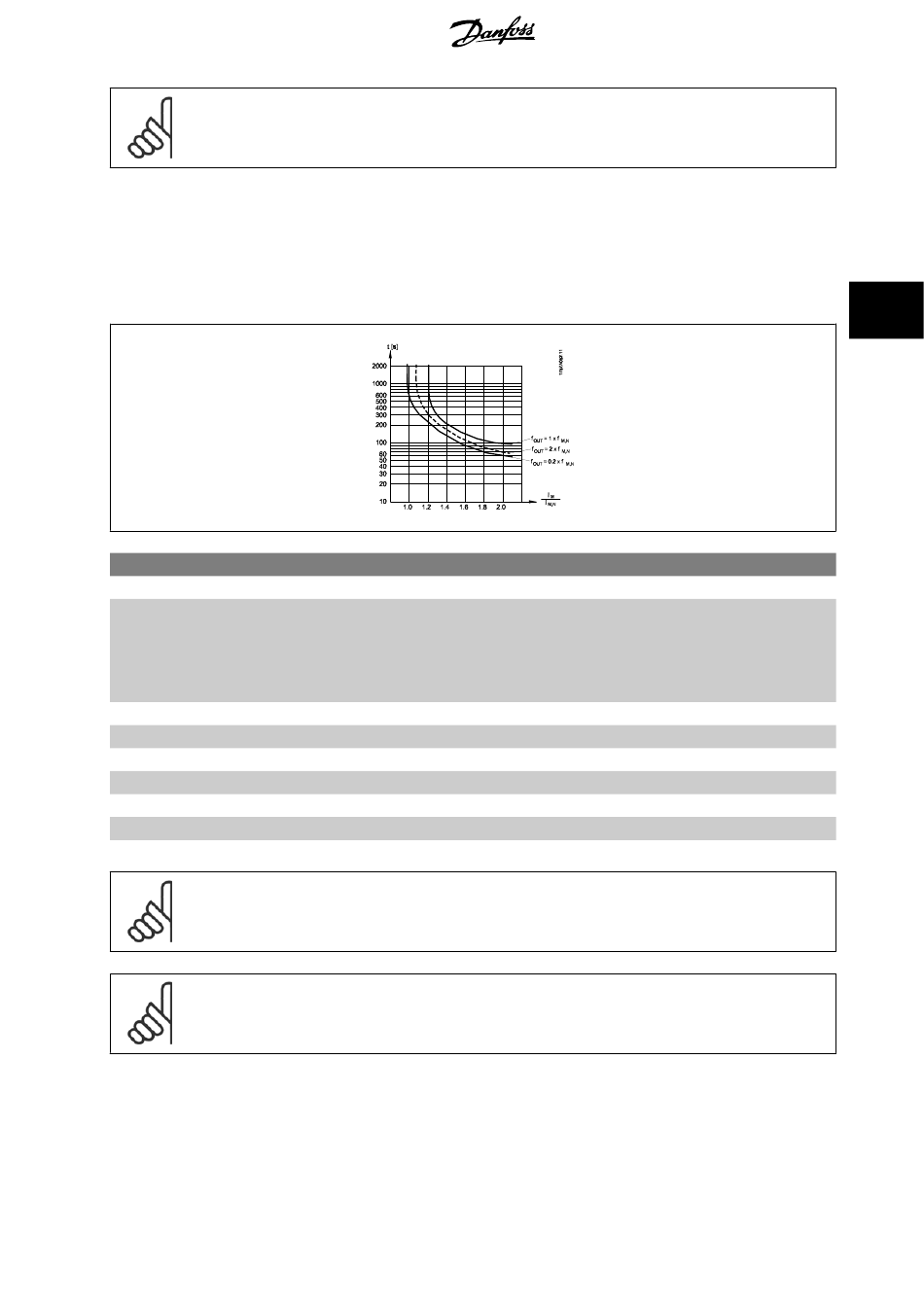

ETR Warnung 1-4 ist zu wählen, um bei Überlastung des Motors auf dem Display eine Warnung auszugeben.
ETR Alarm 1-4
ist zu wählen, um bei Überlastung des Motors den Frequenzumrichter abzuschalten.
Ein Warnsignal kann über einen der Digitalausgänge programmiert werden. Das Signal wird bei Ausgabe einer Warnung und bei Abschaltung des Fre-
quenzumrichters angezeigt (Warnung Übertemperatur). Die Funktionen
ETR (elektronisch-thermisches Relais) 1-4 berechnen die Last, wenn der Satz, in dem sie ausgewählt wurden aktiv ist. Beispiel: ETR beginnt die Berech-
nung, wenn Satz 3 gewählt wird. Für den nordamerikanischen Markt: Die ETR-Funktionen beinhalten Motor-Überlastschutz der Klasse 20 gemäß NEC.
1-93 Thermistoranschluss
Option:
[0] * Ohne
[1] Analogeingang 53
[2] Analogeingang 54
[3] Digitaleingang 18
[4] Digitaleingang 19
[5] Digitaleingang 32
[6] Digitaleingang 33
ACHTUNG!
Dieser Parameter kann nicht bei laufendem Motor geändert werden.
ACHTUNG!
Digitaleingang muss in Par. 5-00 auf [0]
Funktion:
Definiert die Anschlussstelle des Motorthermistors (PTC-Sensor). Die Auswahl einer Analogeingang-
soption [1] oder [2] ist nicht möglich, wenn der Analogeingang bereits als Sollwertquelle verwendet
Variabler Sollwert 1
wird (Auswahl in Par. 3-15
abler Sollwert 3
).
Bei Verwendung von MCB112 muss immer [0]
PNP - Aktiv bei 24 V eingestellt werden.
®
MG.33.AE.03 - VLT ist eine eingetragene Marke von Danfoss.
4 Programmieren
Variabler Sollwert 2
, Par. 3-16 oder Par. 3-17
Ohne ausgewählt sein.
4
Vari-
53
