CHaMBRE DE COMBUSTiON

La chambre de combustion est à passage
direct et elle est conforme à la norme EN
303-3, annexe E.

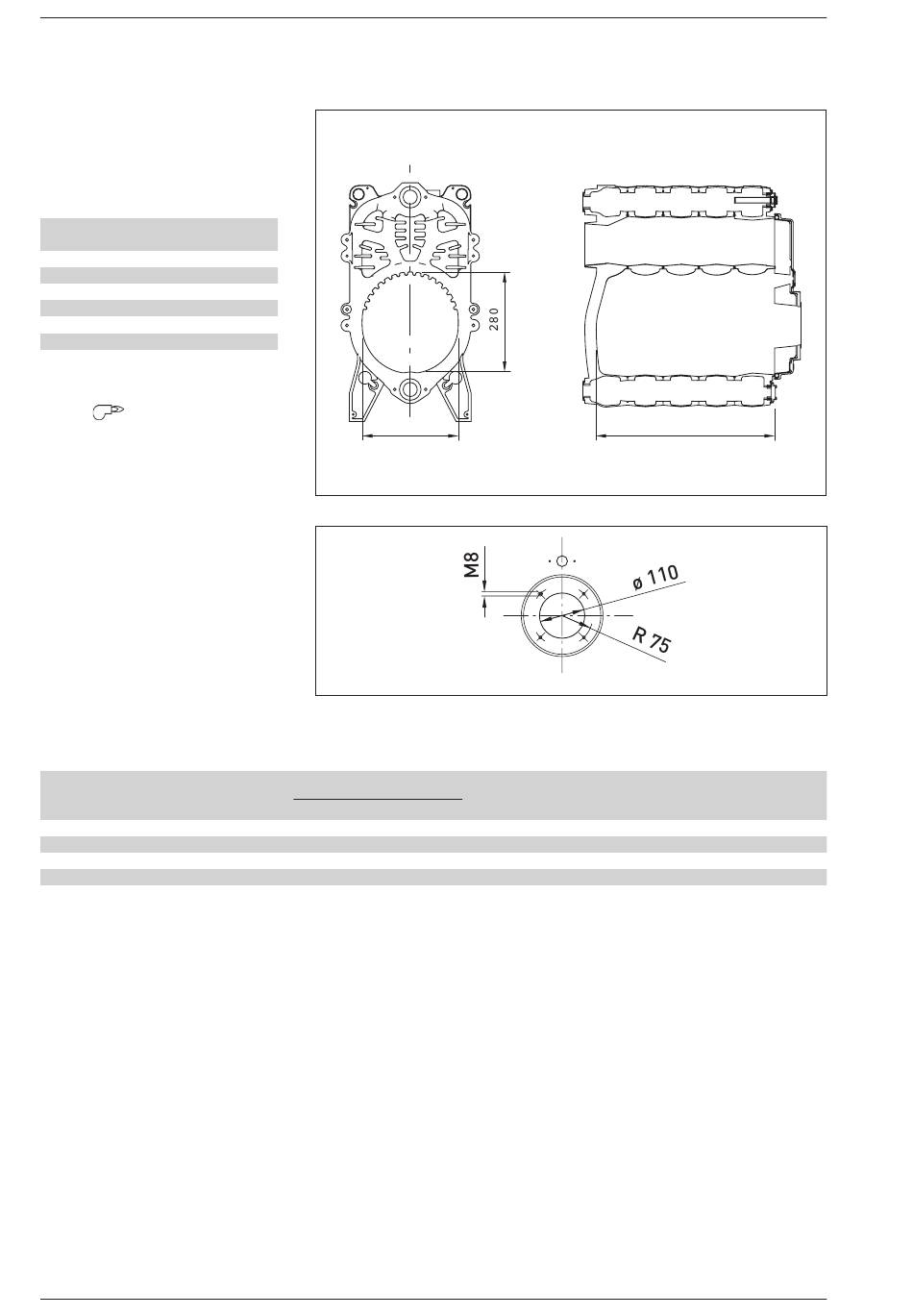

Ses dimensions sont reportées sur la fig. 3.
L
mm
Rondò/Estelle 4 ErP BE
405
Rondò/Estelle 5 ErP BE
505
Rondò/Estelle 6 ErP BE
605
Rondò/Estelle 7 ErP BE
705
1.8 BRûLEURS COMPaTiBLES
( EN 267)
Notre conseil: le brûleur à fuel compatible
avec la chaudière doit être muni de buses
ayant un pulvérisateur de type semi-vide.
Nous indiquons ci-joint aux points 1.8.2
les modèles des brûleurs avec lesquels la
chaudière a étée testée.
1.8.1 Montage du brûleur (fig. 4)
La porte de la chaudière est prédisposée
pour le montage du brûleur (fig. 4).
Les brûleurs doivent être réglés de façon à
ce que la valeur du CO corresponde à celle
2
indiquée au point 1.3 avec une tolérance
de ± 5%.
1.8.2 Brûleurs "SiME"
Code
Rondò/Estelle 4 ErP BE 8099155
Rondò/Estelle 5 ErP BE 8099156
Rondò/Estelle 6 ErP BE 8099157
Rondò/Estelle 7 ErP BE 8099158
* Valeurs obtenu en phase de fonctionnement
Volume
3
dm
24,0
30,5
37,0
43,5
injecteur
Type
FLUIDICS
FLUIDICS
FLUIDICS
FLUIDICS
270
angle de
pulvérisation
ø
0,60 80°HF
0,75 80°HF
1,00 80°HF
1,25 80°HF
L
Fig. 3
Fig. 4
Pression Puissance électrique
pompe absorbée *
bar kW
13 0,19
12,5 0,19
12 0,26
11,2 0,26
7
