der Beutel mit der dokumentation des
heizungskessels und die bereits vorbe-
reitete Glaswolle zur Isolation des guss-
eisernen heizungskörpers. Zur Montage
der Bestandteile des Mantels gehen Sie
folgendermaßen vor (Abb. 5):
– befestigen Sie den unteren vorderen
Bügel (1) und den hinteren Bügel (2)
mit den vier mitgelieferten Sechs-
kantschrauben an den Köpfen;
– den oberen Bügel (5) einsetzen und
RONDO'/ESTELLE 4-5 ErP BE
RONDO'/ESTELLE 6-7 ErP BE
34
mit den beiden Sechskantschrauben
auf dem vorderen Kopf befestigen;
– isolieren Sie den gusseisernen hei-
zungskörper mit der Glaswolle und
befestigen Sie diese mit den beiden
mitgelieferten Federn;
– die platte (11) mit den bereits an der
Tür der Verbrennungskammer ange-
brachten Sechskantschrauben mon-
tieren;
– montieren Sie die linke Seitenplatte (3)
und die rechte Seitenplatte (4), indem Sie
sie auf die Lippen setzen, die an den Bü-
geln (1-2) angebracht sind;
– befestigen Sie die Seitenplatten mit
den vier mitgelieferten Blechschrau-
ben an den oberen Bügeln (5 - 1);
– befestigen Sie die beiden hinteren plat-
ten (6) und (7) mit den zehn mitgeliefer-
ten Blechschrauben an den Seitenplat-
ten;
– montieren Sie die Bedienungstafel (9),

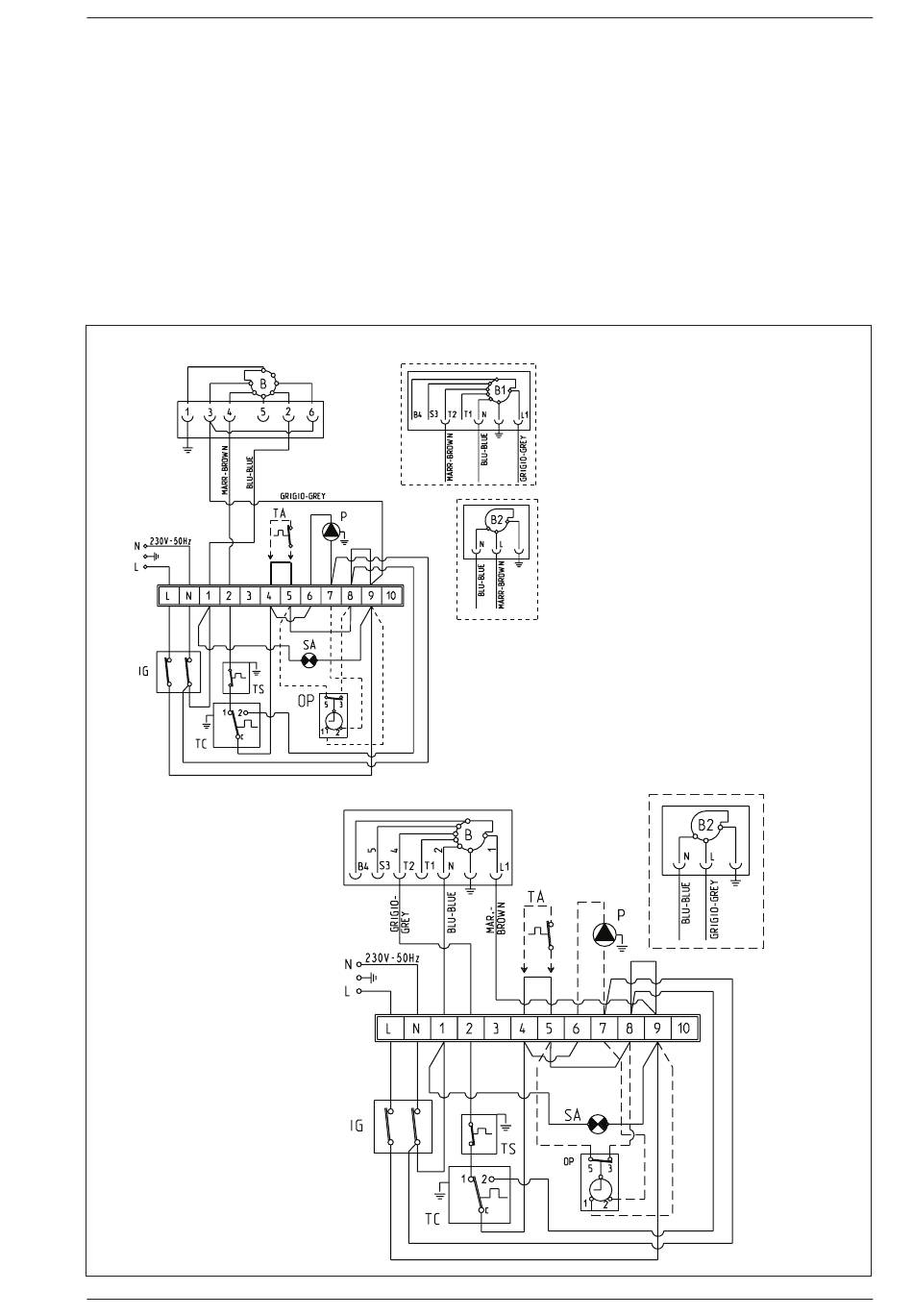

LEGENdE
L Leitung
N Neutral
IG hauptschalter
TS Sicherheitsaquastat
Tc Kesselaquastat
SA Grüne Led Spannungsmessung
p Installationspumpe
B Brenner mit dauerspeisung SIME
(Option)
B1 Brenner mit dauerspeisung
(nicht im Lieferumfang)
B2 Brenner mit direktspeisung
(nicht im Lieferumfang)
TA raumthermostat
Op Zeituhr (Option)
HINWEIS: Wenn Sie
Raumthermostat montieren, müssen Sie
die Überbrückung von Klemme 4 - 5 ent-
fernen.
Beim Anschluss der Zeituhr (OP) die
Überbrückung zwischen den Klemmen
5-8 entfernen.
einen
Abb. 6
