EINBAU/ANSCHLUSS
3 Einbau/Anschluß

3.1 Einbauhinweise

Bitte beachten Sie beim Einbau des Großmagazins SHLS80-Q folgende Einbauhinweise:
•Befestigen Sie das Gerät ausschließlich am Aufnahmebolzen (14).
•Der Mindestabstand zweier Systeme bei reihenweiser Anordnung muß mindestens 100 mm betragen (Meßpunkt
Systemmitte).
•Der Abstand der Klammerführung vom Werkstück beim Heftvorgang muß mindestens 3 mm betragen. Wir empfehlen
eine höhenverstellbare Montage des Systems.
3.2 Druckluftanschluß
Explosionsgefahr
Sauerstoff und brennbare Gase dürfen nicht als Energiequelle verwendet werden.
Es besteht Explosionsgefahr!.
Der Anschluß an das Druckluftnetz erfolgt über einen Druckluftschlauch mit Schnellkupplung (Beipack). Der
unverschließbare Nippel muß so angebracht werden, daß das System beim Lösen der Verbindung sofort drucklos wird.
Bitte beachten Sie beim Anschluß an das Druckluftnetz folgende Punkte:
•Der Verdichter (Kompressor) muß über eine ausreichende Leistung (2.000 l/min) verfügen.
•Die zugeführte Druckluft darf den max. zulässigen Betriebsdruck (8,3 bar) um nicht mehr als 10 % überschreiten
•Installieren Sie in der Druckluftzuleitung einen Druckregler und ein Absperrventil.
•Verwenden Sie ausschließlich gefilterte, leicht geölte Druckluft zum Betrieb des Großmagazins.
Führen Sie den Anschluß gemäß Elektro- und Pneumatikplan durch.
Info
Die Auslöseimpulse müssen mindestens 0,05 s anliegen.

BETRIEB

4 Betrieb

4.1 Laden des Schnellwechselmagazins

Info
Wir empfehlen, das Schnellwechselmagazin (11) nur in Arbeitspausen oder bei Stillstand der Vorrichtung bzw.
Fertigungsstraße zu laden.
Legen Sie die Klammerstäbe liegend, mit der Schenkelöffnung zur offenen Seite des Schnellwechselmagazins, von oben
ein.
4.2 Auffüllen der Zentralschmieranlage

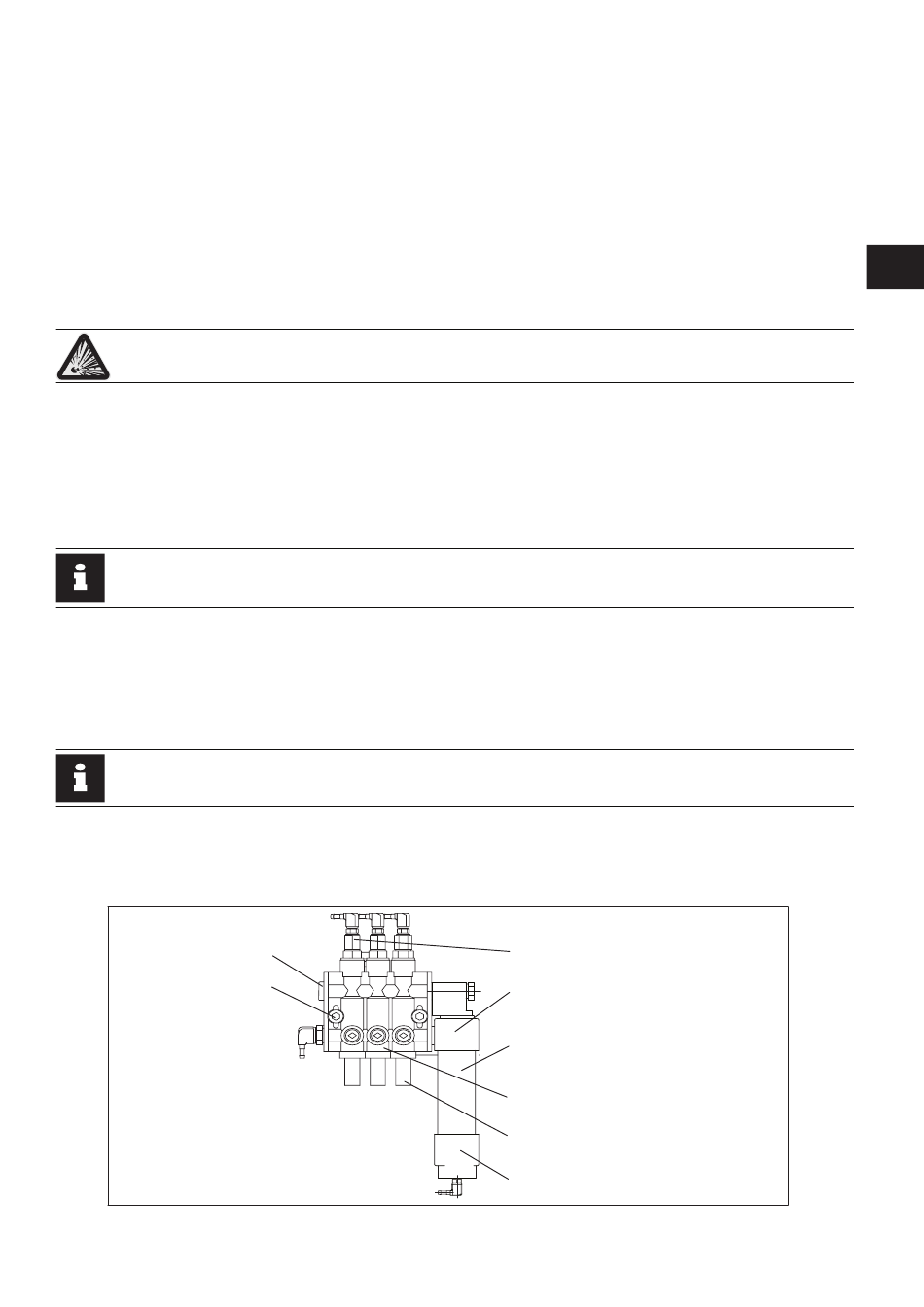

Bild 4.2/1: Zentralschmieranlage
A A 8
A A 7
A A 1
A A 2
A A 3
A A 4
A A 5
A A 6
D
33
