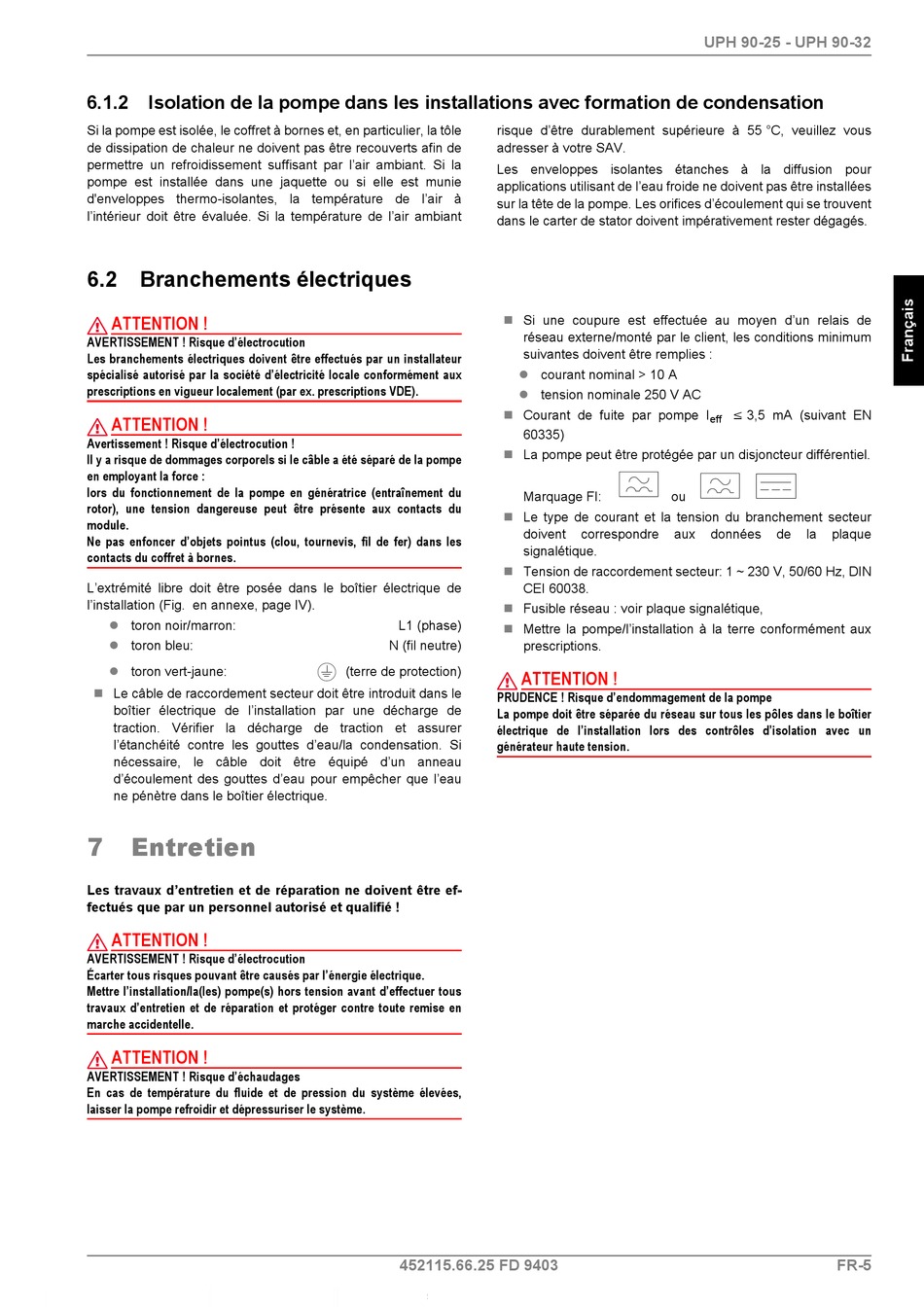

6.1.2 Isolation de la pompe dans les installations avec formation de condensation
Si la pompe est isolée, le coffret à bornes et, en particulier, la tôle
de dissipation de chaleur ne doivent pas être recouverts afin de
permettre un refroidissement suffisant par l'air ambiant. Si la
pompe est installée dans une jaquette ou si elle est munie
d'enveloppes thermo-isolantes, la température de l'air à
l'intérieur doit être évaluée. Si la température de l'air ambiant
6.2 Branchements électriques
ATTENTION !
AVERTISSEMENT ! Risque d'électrocution
Les branchements électriques doivent être effectués par un installateur
spécialisé autorisé par la société d'électricité locale conformément aux
prescriptions en vigueur localement (par ex. prescriptions VDE).
ATTENTION !
Avertissement ! Risque d'électrocution !
Il y a risque de dommages corporels si le câble a été séparé de la pompe
en employant la force :
lors du fonctionnement de la pompe en génératrice (entraînement du
rotor), une tension dangereuse peut être présente aux contacts du
module.
Ne pas enfoncer d'objets pointus (clou, tournevis, fil de fer) dans les
contacts du coffret à bornes.
L'extrémité libre doit être posée dans le boîtier électrique de
l'installation (Fig. en annexe, page IV).
 toron noir/marron:
 toron bleu:
 toron vert-jaune:
 Le câble de raccordement secteur doit être introduit dans le
boîtier électrique de l'installation par une décharge de
traction. Vérifier la décharge de traction et assurer
l'étanchéité contre les gouttes d'eau/la condensation. Si
nécessaire, le câble doit être équipé d'un anneau
d'écoulement des gouttes d'eau pour empêcher que l'eau
ne pénètre dans le boîtier électrique.
7 Entretien
Les travaux d'entretien et de réparation ne doivent être ef-
fectués que par un personnel autorisé et qualifié !
ATTENTION !
AVERTISSEMENT ! Risque d'électrocution
Écarter tous risques pouvant être causés par l'énergie électrique.
Mettre l'installation/la(les) pompe(s) hors tension avant d'effectuer tous
travaux d'entretien et de réparation et protéger contre toute remise en
marche accidentelle.
ATTENTION !
AVERTISSEMENT ! Risque d'échaudages
En cas de température du fluide et de pression du système élevées,
laisser la pompe refroidir et dépressuriser le système.
risque d'être durablement supérieure à 55 °C, veuillez vous
adresser à votre SAV.
Les enveloppes isolantes étanches à la diffusion pour
applications utilisant de l'eau froide ne doivent pas être installées
sur la tête de la pompe. Les orifices d'écoulement qui se trouvent
dans le carter de stator doivent impérativement rester dégagés.








L1 (phase)

N (fil neutre)
(terre de protection)
PRUDENCE ! Risque d'endommagement de la pompe
La pompe doit être séparée du réseau sur tous les pôles dans le boîtier
électrique de l'installation lors des contrôles d'isolation avec un
générateur haute tension.
452115.66.25 FD 9403
Si une coupure est effectuée au moyen d'un relais de
réseau externe/monté par le client, les conditions minimum
suivantes doivent être remplies :
courant nominal > 10 A
tension nominale 250 V AC
Courant de fuite par pompe I
60335)
La pompe peut être protégée par un disjoncteur différentiel.
Marquage FI: ou
Le type de courant et la tension du branchement secteur
doivent correspondre aux
signalétique.
Tension de raccordement secteur: 1 ~ 230 V, 50/60 Hz, DIN
CEI 60038.
Fusible réseau : voir plaque signalétique,
Mettre la pompe/l'installation à la terre conformément aux
prescriptions.
ATTENTION !
UPH 90-25 - UPH 90-32
3,5 mA (suivant EN
eff
données de la plaque
FR-5
