Auf der Rückseite des „plusoptiX S16" befindet sich ein 4,3'' großer Bildschirm (resistiver
Touchscreen). Um eine auf dem Bildschirm angezeigte Funktion aufzurufen, genügt es, den
Bildschirm mit dem Fingernagel anzutippen. Bildschirm und Berührungssensor sind hinter
einer dünnen Kunststoffscheibe geschützt.
Ein- / Aus-Taster
4,3'' Bildschirm
(Touchscreen)
Auslöser

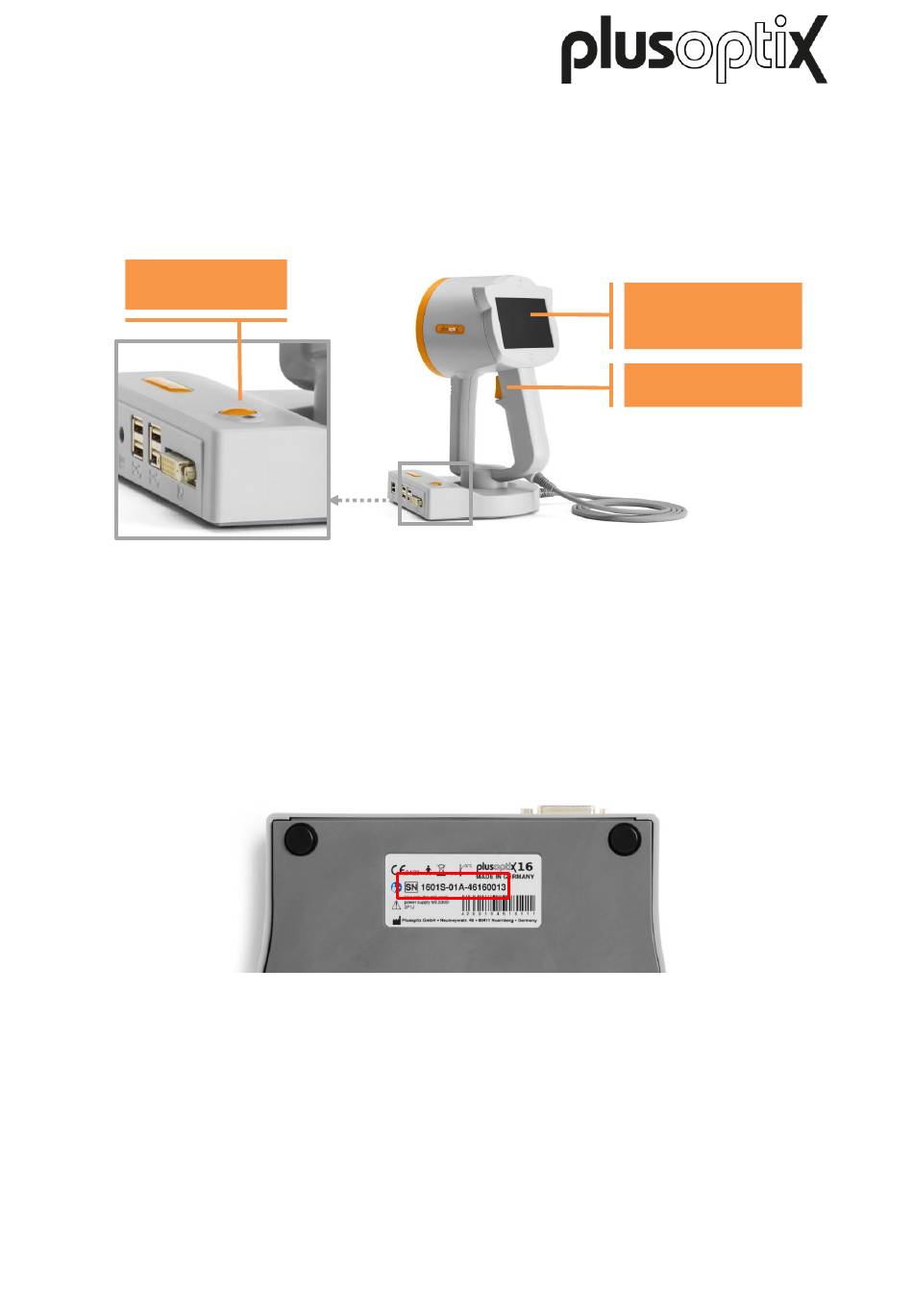

Abbildung 3: Ansicht Rückseite
Auf der Unterseite der Auflage befindet sich das Typenschild mit der Seriennummer
(S/N 1601S-xxx-xxxx xxxx). Falls Sie sich mit weiterführenden Service oder Garantiefragen
an uns wenden, denken Sie bitte immer daran uns die Seriennummer Ihres „plusoptiX S16"
mitzuteilen. Die Seriennummer hilft uns Ihre Anfrage schnell zu beantworten.

Abbildung 4: Unterseite der Auflage mit Typenschild

„plusoptiX S16" anschließen
3.1.
Verbinden Sie das medizinische Netzteil mit dem Stromkabel und schließen Sie dieses an
der Steckdose an. Die LED auf dem Netzteil leuchtet zur Bestätigung grün auf. Verbinden
Sie anschließend das medizinische Netzteils mit dem „plusoptiX S16".
