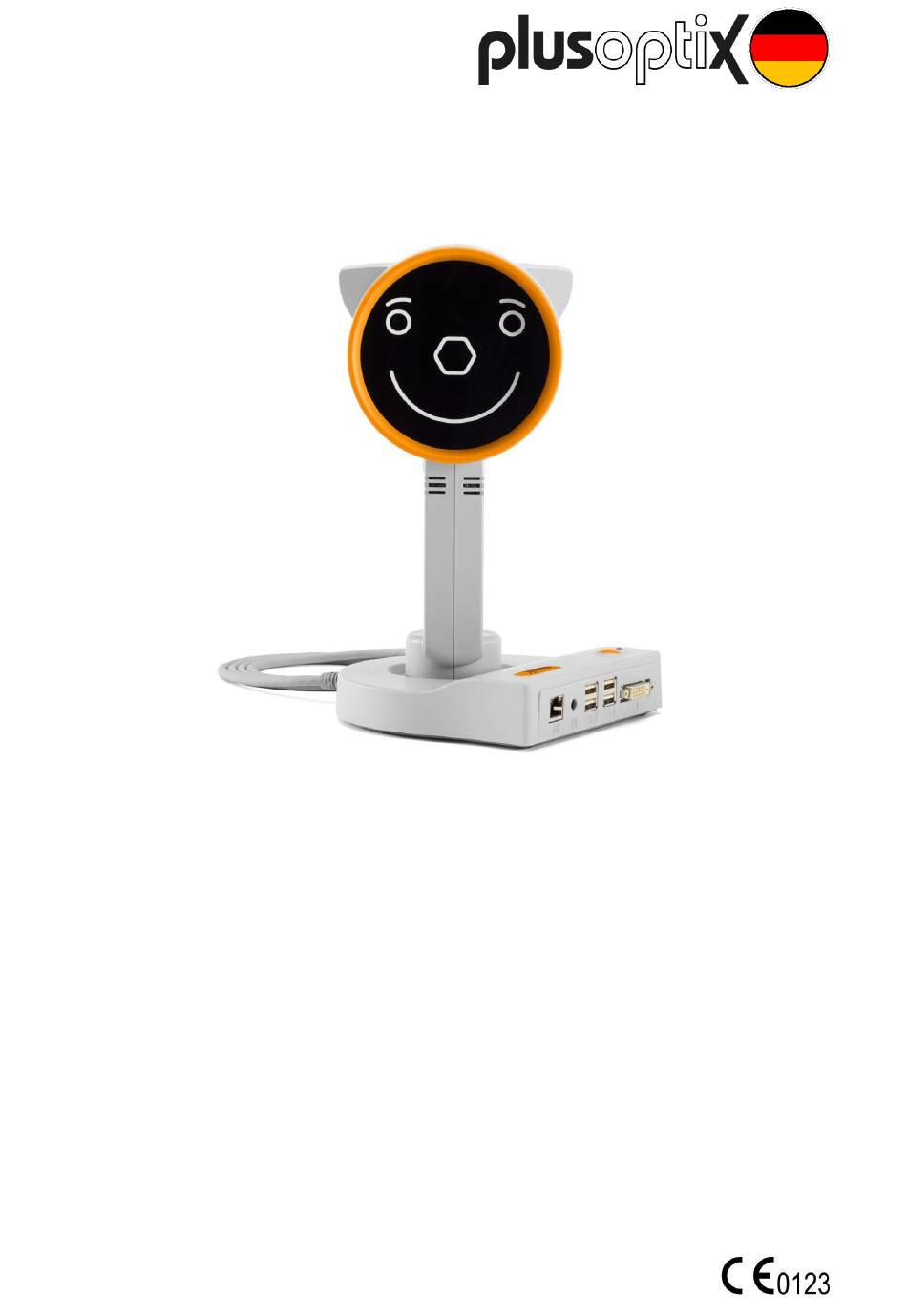

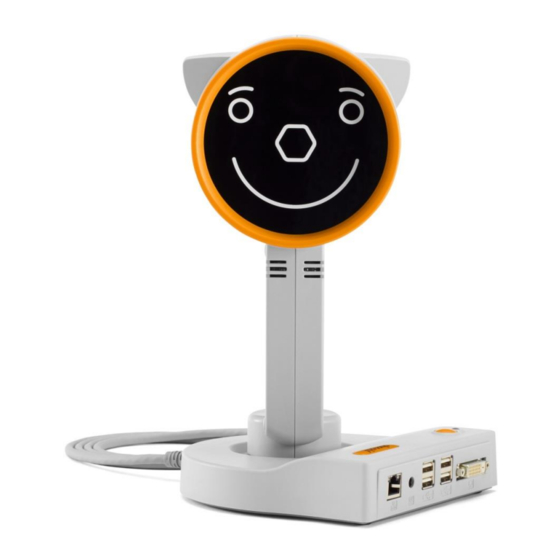

- Seite 1 Vision Screener „plusoptiX S16” Bedienungsanleitung Ausgabe: 10.08.2018 / PAD Plusoptix GmbH Neumeyerstrasse 48 90411 Nürnberg Deutschland www.plusoptix.de Deutsch...
-
Seite 2: Inhaltsverzeichnis
Externen Monitor anschließen ..................9 3.4. USB-Tastatur und -Maus anschließen (optional) ............9 „plusoptiX S16“ in Betrieb nehmen und Einstellungen vornehmen ......10 Bildschirmanzeigen und Trainingsvideos ..............11 Messguthaben prüfen und aufladen ................12 Aktuelles Messguthaben prüfen und Auswertung exportieren ........12 Neue Messungen bestellen .................. -
Seite 3: Bestimmungsgemäßer Gebrauch Und Verantwortung Des Betreibers
1 Bestimmungsgemäßer Gebrauch und Verantwortung des Betreibers Wir danken Ihnen, dass Sie sich für den Erwerb des „plusoptiX S16“ entschieden haben! Plusoptix ist der Weltmarktführer in der Entwicklung, Fertigung und dem Vertrieb von medizinischen Messgeräten für die Augenuntersuchung von Kindern. Falls Sie nach Lesen der Bedienungsanleitung noch weiterführende Fragen haben, stehen wir Ihnen jederzeit... - Seite 4 Bestimmungsgemäßer Gebrauch Die Aufgabe des „plusoptiX S16“ ist es Sehstörungen frühzeitig zu erkennen (Augenvorsorgeuntersuchung). Diese können den dauerhaften Sehverlust eines Auges verursachen (Ambylopie), wenn sie nicht in den ersten Lebensjahren entdeckt und behandelt werden. Um Sehstörungen zu erkennen, misst der „plusoptiX S16” Sphäre, Zylinder, Achse, Blickrichtung und Pupillengröße beider Augen gleichzeitig.
- Seite 5 Nutzer durchgeführt werden. Ergänzend dazu werden auch von Plusoptix und den von Plusoptix autorisierten Plusoptix Fachhändlern Unterweisungen angeboten. - Der Betreiber ist dafür verantwortlich, dass externe Geräte, die an den „plusoptiX S16“ angeschlossen werden, zusammen mit dem „plusoptiX S16“ die Normen IEC 60601-1 und IEC 60601-1-1 erfüllen.
-
Seite 6: Lieferumfang Überprüfen
2 Lieferumfang überprüfen Der „plusoptiX S16“ wird in einem Gerätekarton mit Schaumstoffeinsatz geliefert, der den „plusoptiX S16“ vor Beschädigungen schützt. Sollte der Gerätekarton bei Lieferung Beschädigungen aufweisen, informieren Sie bitte umgehend den Verkäufer des „plusoptiX S16“. Medizinisches Netzteil 230V plusoptiX S16 Stromkabel Abbildung 1: „plusoptiX S16“... -
Seite 7: Plusoptix S16" Kennen Lernen Und Anschließen
LAN (RJ-45) Abbildung 2: Ansicht der Geräteauflage Während einer Messung nimmt der „plusoptiX S16“ eine Reihe von Bildern auf. Damit Kinder während der Messung auf die Kamera sehen, spielt der „plusoptiX S16“ „Warble“-Töne ab. Der Lautsprecher, das Kameraobjektiv sowie die zur Belichtung der Bilder notwendigen LEDs befinden sich hinter der schwarzen Schutzscheibe mit dem Smiley. -
Seite 8: Plusoptix S16" Anschließen
Auf der Unterseite der Auflage befindet sich das Typenschild mit der Seriennummer (S/N 1601S-xxx-xxxx xxxx). Falls Sie sich mit weiterführenden Service oder Garantiefragen an uns wenden, denken Sie bitte immer daran uns die Seriennummer Ihres „plusoptiX S16“ mitzuteilen. Die Seriennummer hilft uns Ihre Anfrage schnell zu beantworten. -
Seite 9: Integrierte Schnittstellen
Nehmen Sie den Messkopf vor der Messung von der Auflage. Der Bildschirm des „plusoptiX S16“ wird nun aktiv und der externe Monitor wird ausgeschaltet. Dies soll vermeiden, dass das Kind während der Messung vom Bild auf dem externen Monitor abgelenkt wird. -
Seite 10: Plusoptix S16" In Betrieb Nehmen Und Einstellungen Vornehmen
Zum Einschalten drücken Sie kurz den Ein-/Aus-Taster. Der Bildschirm geht sofort an und der „plusoptiX S16“ fährt hoch. Nach ca. 30 Sekunden ist der „plusoptiX S16“ betriebsbereit. Nach dem ersten Hochfahren ist die Datums- und Uhrzeiteinstellungsseite zu sehen. Schaltflächen Uhrzeitformat Schaltflächen... -
Seite 11: Bildschirmanzeigen Und Trainingsvideos
5 Bildschirmanzeigen und Trainingsvideos Alle Bildschirmanzeigen des „plusoptiX S16“ sind gleich aufgebaut. Die Kopfzeile befindet sich oben, der Informationsteil in der Mitte und die Navigationszeile unten. Über die Schaltfläche mit dem blauen „?“ (1) gelangen Sie zur Hilfeseite, die Ihnen die angezeigten Schaltflächen erläutert. -
Seite 12: Messguthaben Prüfen Und Aufladen
Berühren Sie hierzu in den Einstellungen (2) das Symbol für die Pay-Per-Use Verwaltung (3). Die Schaltflächen zum Export einer Auswertung verbrauchter Messungen (4) und zum Druck eines Bestellfaxes (5) werden erst angezeigt, wenn ein USB-Speicher an den „plusoptiX S16“ angeschlossen ist. Load-Code eingeben Übersicht über... -
Seite 13: Neue Messungen Bestellen
Textdatei mit maximal 5 Zeilen und benennen Sie diese „surgeryaddress.txt“. Kopieren Sie die Datei ins Verzeichnis „/db“ eines USB-Speichers. Sobald Sie den USB-Speicher an den laufenden „plusoptiX S16“ anschließen, wird Ihre Anschrift automatisch geladen. Die Textdatei wird nach dem Laden automatisch auf dem USB-Speicher gelöscht. Um die gespeicherte Anschrift zu überschreiben, muss lediglich eine neue Textdatei im Verzeichnis... - Seite 14 Plusoptix wird Ihnen daraufhin einen Load-Code zusenden, mit dem Sie Ihre Messungen aufladen können. Tragen Sie diesen Load-Code mithilfe der in der Bildschirmansicht integrierten Tastatur oder mithilfe einer angeschlossenen USB-Tastatur in das graue Feld „Load-Code“ (1) ein und bestätigen Sie anschließend mit dem grünen Haken (2) in der Navigationsleiste.
-
Seite 15: Untersuchungsraum Vorbereiten
Abbildung 8: Messumfeld Mehr Informationen zum Vorbereiten des Untersuchungsraumes finden Sie in Kurzanleitung 2 im Bereich „Kundenservice“ auf unserer Homepage (www.plusoptix.de). 8 Messungen durchführen Der “plusoptiX S16“ misst aus einem Meter Entfernung in 0,5 Sekunden beide Augen gleichzeitig (binokular). Dadurch können... -
Seite 16: Voraussetzungen Für Eine Erfolgreiche Messung
Sie sich zu nah an einer Person oder einem Gegenstand. b) Der Patient schaut auf die Kameralinse: Der „plusoptiX S16“ und die Augen des Patienten müssen aufeinander ausgerichtet sein. Der Patient muss auf die Nase des Smiley Gesichts schauen. Um den Blick des Patienten auf das Smiley zu ziehen, ertönt beim Starten der Messung ein... -
Seite 17: Überweisungskriterien Auswählen
Gruppe durch Berühren der entsprechenden Schaltfläche (2) aus und betätigen Sie den grünen Haken (3). Messung starten und “plusoptiX S16” ausrichten Nachdem Sie die Uhrzeit und das Datum einmal eingestellt haben, wird nach jedem weiteren Einschalten des „plusoptiX S12“ die Startseite angezeigt. -
Seite 18: Abbildung 11: Auswahl Der Altersgruppe
Eine gestartete Messung kann durch Berühren des Bildschirms abgebrochen werden. - Richten Sie den „plusoptiX S16“ so aus, dass beide Augen auf dem Bildschirm zu sehen sind und bewegen Sie den „plusoptiX S16“ dann langsam auf den Patienten zu, bis das Kamerabild gestochen scharf auf dem Bildschirm zu sehen ist. -
Seite 19: Messergebnisse Ansehen Und Dokumentieren
Das Bild ist unscharf und zwei rote Balken werden neben dem Kamerabild angezeigt. Da der Messabstand zu groß ist, ist der Kopf des Patienten fast vollständig zu erkennen. Bewegen Sie den „plusoptiX S16“ auf den Patienten zu bis das Kamerabild gestochen scharf auf dem Bildschirm zu sehen ist und beide Pupillen grün umrandet sind. -
Seite 20: Wartung, Kalibrierung, Service Und Garantie
Die Seriennummer hilft uns Ihre Anfrage schnell zu beantworten. Abbildung 14: Typenschild mit Seriennummer „plusoptiX S16“ einsenden Im Service- oder Garantiefall bitten wir Sie uns den „plusoptiX S16“ auf Ihre Kosten im Gerätekarton zu senden. Wir senden ihn nach erfolgter Reparatur auf unsere Kosten an Sie zurück. -
Seite 21: Technische Angaben „Plusoptix S16
Bildschirm „plusoptiX S16“ Diagonale 4,3‘‘, Seitenverhältnis 5:3 (800 x 480 Pixel) Resistiver Berührungssensor Normen EN 60601-1 Plusoptix Geräte verwenden Infrarotlicht mit der Wellenlänge 870nm und einer maximalen Intensität von 135mW/sr. WLAN-Schnittstellen Standards: Physical layer Unterstützt 802.11 b und g Standards Network architecture types Kommunikation zu verkabelten Netzwerken über Access... - Seite 22 Gesundheitsfürsorge, außer KFZ und Flugzeug“ vorgesehen. Der „plusoptiX S16“ kann im Gerätekarton gelagert werden. Stellen Sie den Gerätekarton nicht in die Nähe von Wärmequellen (Heizkörper, Heizlüfter etc.). Wenn Sie den „plusoptiX S16“ zum Betrieb aus den Gerätekarton entnehmen, stellen Sie ihn nicht in die Sonne.
- Seite 23 Elektromagnetische Immunity Test IEC 60601 Testwerte Konformitätswerte Umgebung - Anleitung Der Boden sollte aus Holz, Keramik oder Stein bestehen. Ist der Boden mit einem ± 8 kV Kontakt ± 8 kV Kontakt ESD IEC 61000-4-2 synthetischen Material ± 2, 4, 8, 15 kV Luft ±...
- Seite 24 80 % AM at 1 kHz Leitungsgeführte HF-Störgrößen keinem geringeren Abstand zum 0,15 MHz – 80 MHz 0,15 MHz – 80 MHz IEC 61000-4-6 „plusoptiX 16“ (einschließlich der Leitungen) in ISM and amateur in ISM and amateur verwendet werden als dem radio bands between...
- Seite 25 Der „plusoptiX S16“ ist für den Betrieb in einer elektromagnetischen Umgebung mit kontrollierten HF-Störgrößen bestimmt. Der Kunde oder der Anwender des „plusoptiX S16“ kann dazu beitragen, elektromagnetische Störungen zu vermeiden, indem er den Mindestabstand zwischen tragbaren und mobilen HF-Telekommunikationsgeräten (Sendern) und dem „plusoptiX S16“ - abhängig von der Ausgangsleistung des Kommunikationsgerätes, wie nachfolgend angegeben - einhält.
