Einleitung

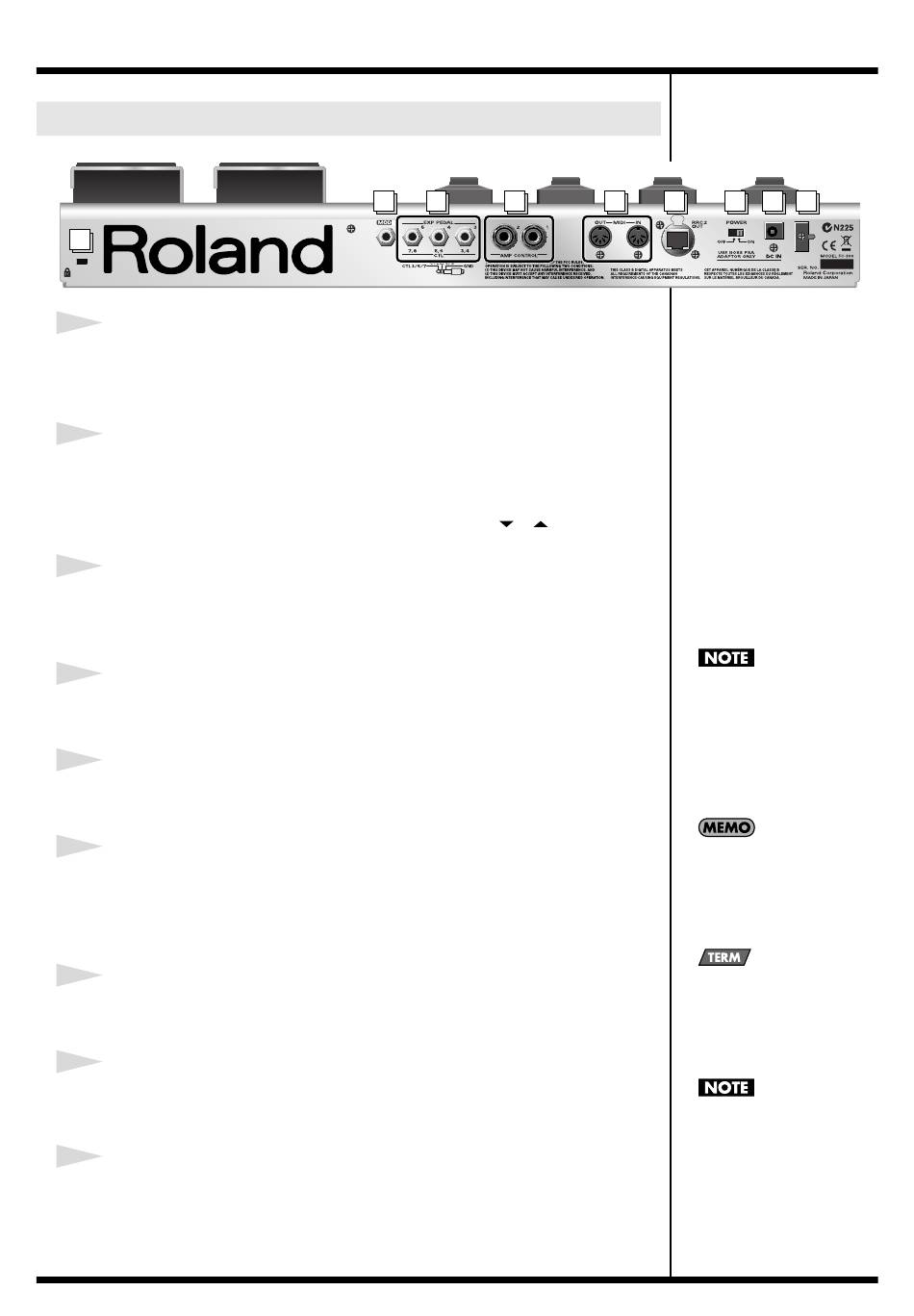

Die Rückseite
1
1
Security Slot
Hier können Sie eine spezielle Stahlkette zwecks Diebstahlschutz anschliessen.
Siehe http://www.kensington.com/
2
MODE-Buchse
Hier können Sie einen externen Fußschalter (wie den BOSS FS-5U) anschließen und
damit die Betriebsart umschalten.
Diese Funktion entspricht dem gleichzeitigen Drücken der [
3
EXP PEDAL/CTL-Buchse
Hier können Sie externe Expression Pedale (z.B. Roland EV-5, BOSS FV-500L/FV-
500H) oder/und externe Fußschalter (z.B. BOSS FS-5U/FS-6) anschließen.
4
AMP CONTROL 1, 2-Buchse
Über diese Anschlüsse können Sie Kanäle eines Verstärkers umschalten.
5
MIDI-Anschlüsse (OUT, IN)
Hier können externe MIDI-Instrumente angeschlossen werden.
6
RRC2 OUT-Anschluss
Hier können Sie ein externes RRC2 IN-Gerät anschließen und Steuerdaten
austauschen. Über die RRC2-Schnittstelle kann der FC-300 auch mit Strom versorgt
werden.
7
POWER-Schalter
Schaltet das Gerät ein bzw. aus.
8
DC IN (AC-Adapter)-Buchse
Hier wird der AC-Adapter angeschlossen (PSA-Serie, zusätzliches Zubehör).
9
Kabelsicherung
Führen Sie das Netzkabel des AC-Adapters um diesen Haken, der als Zugentlastung
dient. Siehe "Anschließen eines AC-Adapters" (S. 12).
10
2
3
4
][
5
6
]-Pedale.
Schließen Sie an den RRC2
OUT-Anschluss nur RRC2 IN-
kompatible Geräte an,
ansonsten treten
Fehlfunktionen auf bzw. die
Geräte können beschädigt
werden.
Wenn der FC-300 über RRC2
mit Strom versorgt wird, wird
er immer eingeschaltet,
unabhängig von der Position
des POWER-Schalters.
RRC2 ist ein von Roland
entwickelter Standard zur
Kommunikation zwischen
zwei RRC2-kompatiblen
Geräten über nur ein Kabel.
Verwenden Sie nur den
empfohlenen AC-Adapter der
PSA-Serie, ansonsten können
sowohl der Netzadapter als
auch das Gerät beschädigt
werden.
8
7
9
