ZURÜSTSATZ ANLAGENERWEITERUNGSKARTE

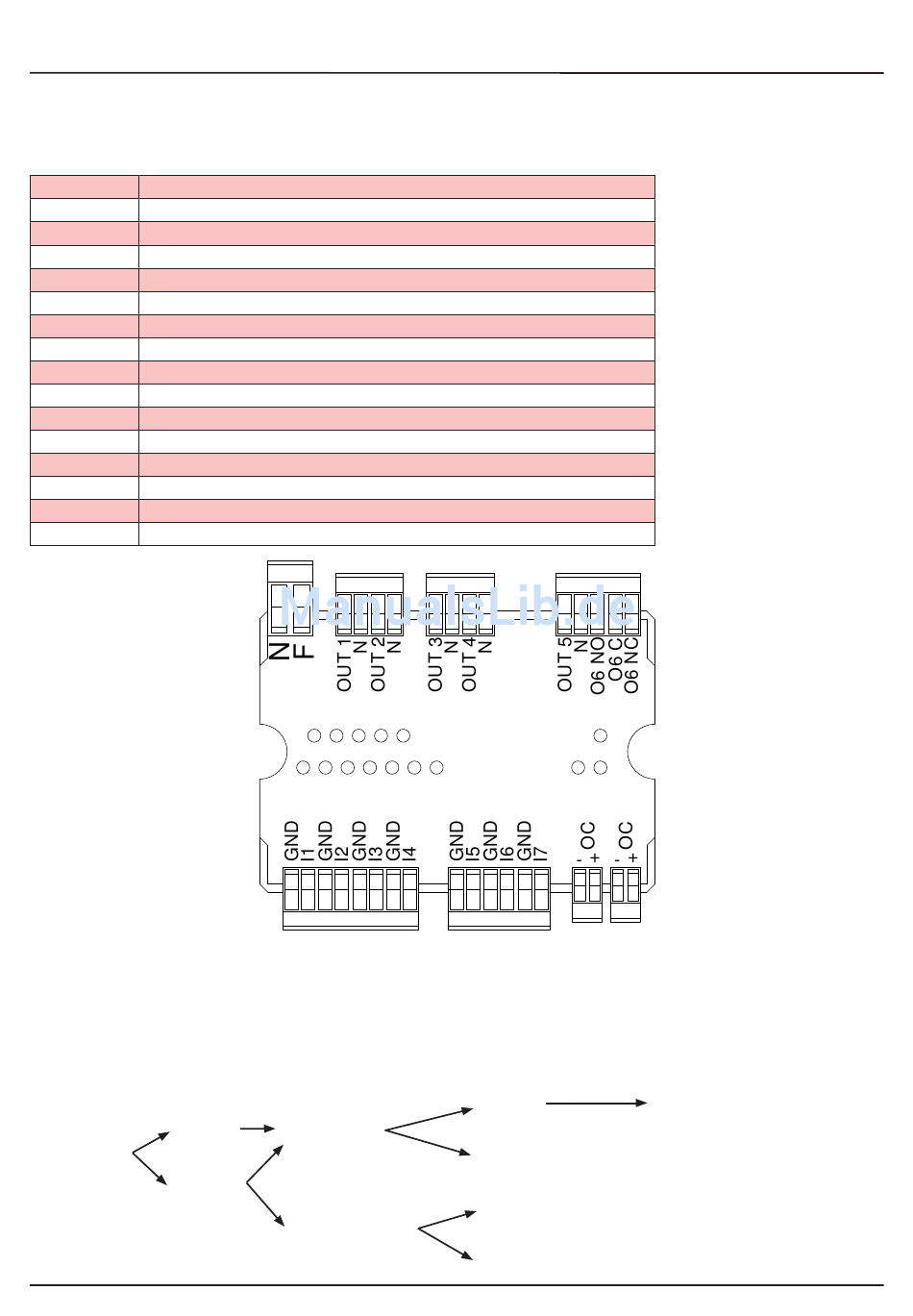

BELEGUNG EIN-/AUSGÄNGE AUF ANLAGENERWEITERUNGSKARTE
Am Heizkessel LP30 stehen mit dem Zurüstsatz Anlagenerweiterungskarte 7 Ein- und 6 Ausgänge zur Verfügung.
NF Nullleiter und Phase
OUT1/N Ausgang 230 V 50 Hz Heizzone 1 (max. 5A)
OUT2/N Ausgang 230 V 50 Hz Heizzone 2 (max. 5A)
OUT3/N Ausgang 230 V 50 Hz Heizzone 3 (max. 5A)
OUT4/N Ausgang 230 V 50 Hz Heizzone 4 oder Puff erspeicherpumpe (max. 5 A)
OUT5/N Ausgang 230 V 50 Hz WW-Speicher (max. 5A)
O6 NO/O6C Nebenausgang mit Schließerkontakt
O6 NC/O6C Nebenausgang mit Öff nerkontakt
I1/GND Eingang Zone 1 (potentialfreier Kontakt)
I2/GND Eingang Zone 2 (potentialfreier Kontakt)
I3/GND Eingang Zone 3 (potentialfreier Kontakt)
I4/GND Eingang Zone 4 (potentialfreier Kontakt)
I5/GND Eingang Sonde WW-Speicher/Wärmetauscher
I6/GND Eingang obere Puff ersonde
I7/GND Eingang untere Puff ersonde
OC Trägerfrequenz-Anschluss (+ = rot, - = schwarz)

BETRIEBSARTEN

Bei Einsatz der Anlagenerweiterungskarte sind diverse Betriebsarten möglich, die im folgenden Diagramm dargestellt sind.
SOMMER
BETRIEBSART
WINTER
38
SANITAER
HEIZUNG
SPEICHER
WTAUSCHER
PUFFER AKTIV
PUFFER DEAKTIVIERT
ZURÜSTSATZ ANLAGENERWEITERUNGSKARTE
LEGIONELLENSCHUTZ
