Montage des Tragarms
Dieser LCD-Monitor kann mit einem Tragarm verwendet werden.
1. Entfernen Sie den Standfuß entsprechend den Anleitungen im Abschnitt Entfernen des Monitorfußes für die Montage.

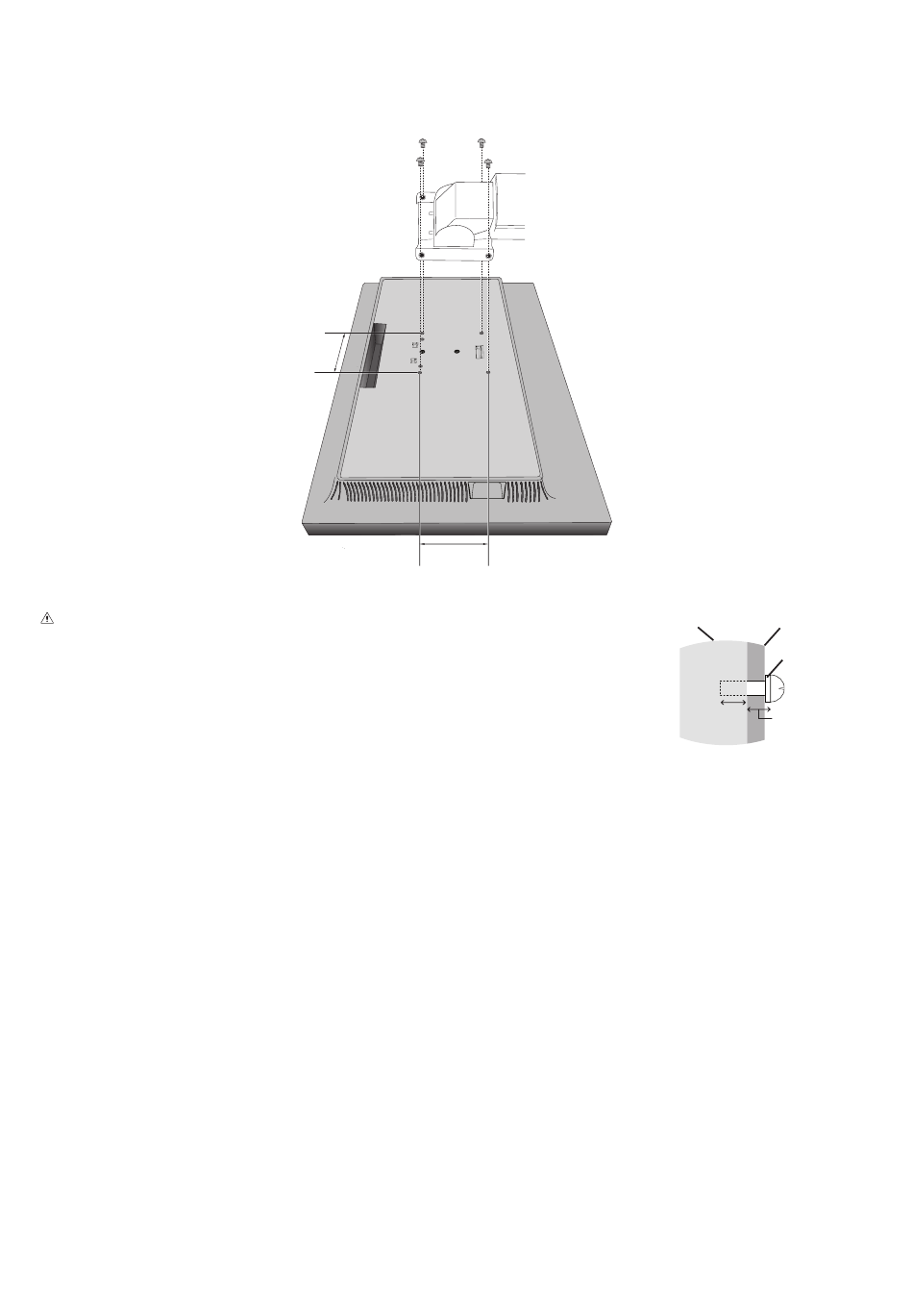

2. Verwenden Sie die vier beigelegten Schrauben, um den Tragarm am Monitor zu befestigen (Abbildung F.1).
VORSICHT: • Verwenden Sie für die Montage nur die mitgelieferten Schrauben (4 Stück)
bzw. Schrauben der Größe M4 (Länge: Dicke des Bügels und der
Unterlegscheibe + 10–12 mm), um Beschädigungen am Monitor und
Standfuß zu vermeiden.
• Die Sicherheitsvorschriften verlangen, dass der Monitor an einem Tragarm
montiert wird, der auf das Gewicht des Monitors ausgelegt ist. Der LCD-Monitor
sollte nur an einem zugelassenen Tragarm montiert werden, der beispielsweise
mit einem TÜV-GS-Zeichen versehen ist.
• Ziehen Sie alle Schrauben fest (empfohlenes Anzugsdrehmoment:
98–137 N/cm).
Bei lockeren Schrauben kann sich der Monitor vom Tragarm lösen.
• Zum Anbauen des Tragarms sind mindestens zwei Personen erforderlich, wenn der Monitor hierfür nicht
mit der Bildschirmoberfläche nach unten auf einer ebenen Oberfläche abgelegt werden kann.
100 mm
100 mm
Abbildung F.1
Deutsch-10
10
Gerät
Tragebügel
Unterlegscheibe
Schraube
10-12 mm
Dicke von
Bügel und
Unterlegscheibe
