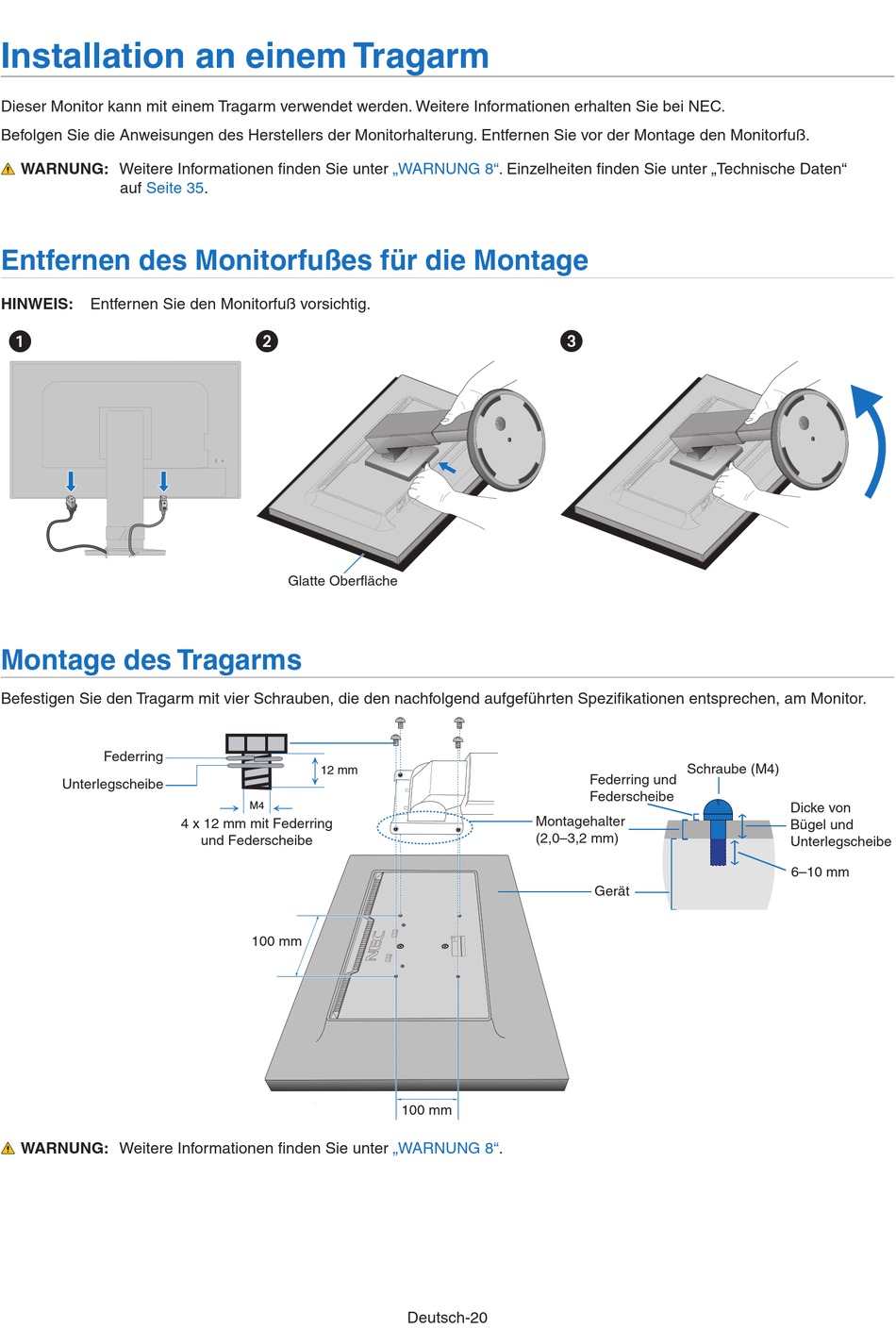

Installation an einem Tragarm
Dieser Monitor kann mit einem Tragarm verwendet werden. Weitere Informationen erhalten Sie bei NEC.
Befolgen Sie die Anweisungen des Herstellers der Monitorhalterung. Entfernen Sie vor der Montage den Monitorfuß.
NARNUNG:
Weitere Informationen finden Sie unter
auf
Seite
Entfernen des Monitorfußes für die Montage
HINNEIS:
Entfernen Sie den Monitorfuß vorsichtig.
1
Montage des Tragarms
Befestigen Sie den Tragarm mit vier Schrauben, die den nachfolgend aufgeführten Spezifikationen entsprechen, am Monitor.
Federring
Unterlegscheibe
NARNUNG:
Weitere Informationen finden Sie unter
35.
2
Glatte Oberfläche
12 mm
M4
4 x 12 mm mit Federring
und Federscheibe
100 mm
„WARNUNG
8". Einzelheiten finden Sie unter „Technische Daten"
3
Montagehalter
(2,0–3,2 mm)
100 mm
„WARNUNG
8".
Deutsch-20
Schraube (M4)
Federring und
Federscheibe
Gerät
Dicke von
Bügel und
Unterlegscheibe
6–10 mm
