1.3.4 Steuerklemmen

Alle Klemmen für die Steuerkabel befinden sich unter der
Klemmenabdeckung vor dem Frequenzumrichter. Entfernen
Sie diese Klemmenabdeckung mit Hilfe eines Schrauben-
drehers.
HINWEIS
Auf der Rückseite der Klemmenabdeckung finden Sie
einen Überblick über die Steuerklemmen und Schalter.
Betätigen Sie die Schalter nur, wenn der Frequenzum-
richter spannungsfrei geschaltet ist.
Stellen Sie 6-19 Klemme 53 Funktion gemäß der Position
von Schalter 4 ein.

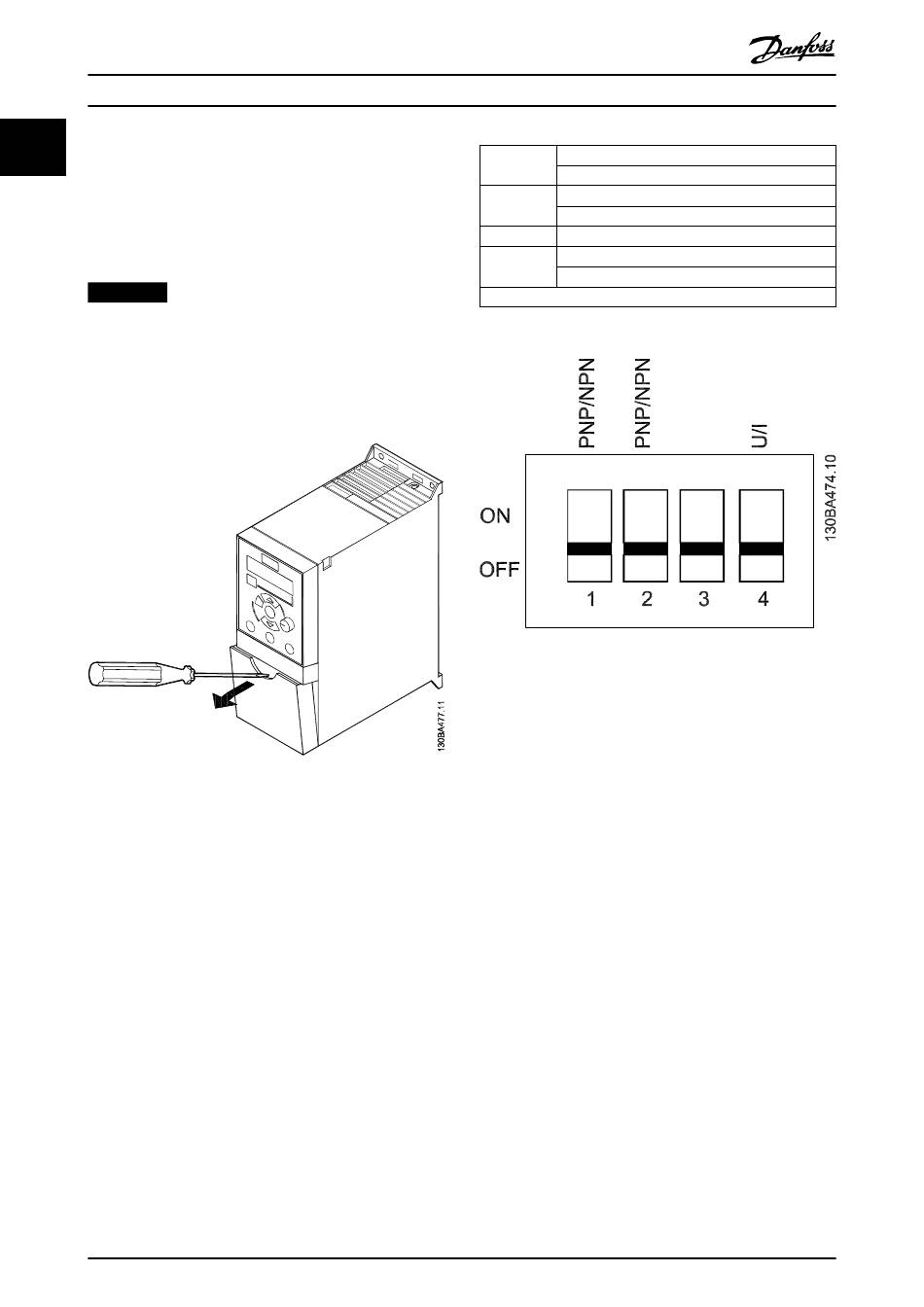

Abbildung 1.3 Entfernen der Klemmenabdeckung
8
®
VLT Micro Drive FC 51
Schalter 1
Schalter 2
Schalter 3
Schalter 4
1)=Werkseinstellung
Abbildung 1.5 zeigt alle Steuerklemmen des Frequenzum-
richters. Durch Anlegen eines Startbefehls (Klemme 18)
und eines Analogsollwerts (Klemme 53 oder 60) versetzen
Sie den Frequenzumrichter in den Betriebszustand.
Danfoss A/S © 10/2017 Alle Rechte vorbehalten.
Aus=PNP-Klemmen 29
Ein=NPN-Klemmen 29
Aus=PNP-Klemmen 18, 19, 27 und 33
Ein=NPN-Klemmen 18, 19, 27 und 33
Ohne Funktion
Aus=Klemme 53 0-10 V
Ein=Klemme 53 0/4-20 mA
Tabelle 1.5 Einstellungen für Schalter S200 1-4
Abbildung 1.4 S200-Schalter 1–4
1)
1)
1)
