5.14.2 Inkrementalgeber ES16
Eigenschaften
Der Inkrementalgeber ES 16 zeichnet sich durch folgende Merkmale aus:
•
•
•
Installation
•

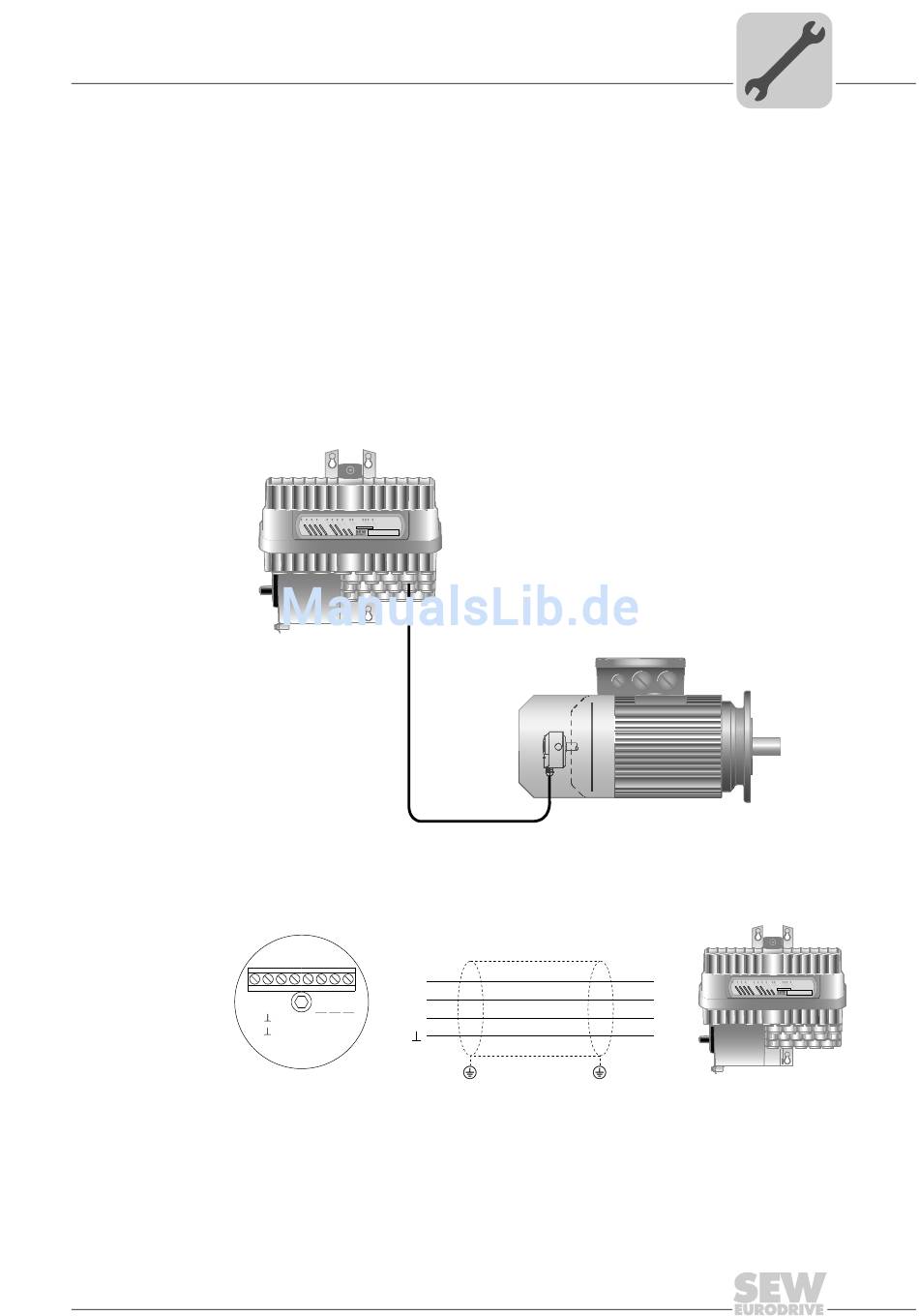

Anschlussbild
[1]
[2]
[3]
[4]
Betriebsanleitung – MOVIFIT®-FC
6 Impulse / Umdrehung für jede Spur
24 Inkremente / Umdrehung durch 4-fach-Auswertung
Geberüberwachung und Auswertung mit MOVIFIT
möglich.
Verbinden Sie den Inkrementalgeber ES16 über ein geschirmtes Kabel mit den pas-
senden Gebereingängen von MOVIFIT
– bei Standard-ABOX siehe Kapitel "Klemmenbelegung" / "X25: I/O-Klemmen".
– bei Hybrid-ABOX siehe Kapitel "Elektrische Anschlüsse" / "X21 – X28: Binäre
Ein- / Ausgänge".
ES16
A (K1)
B (K2)
UB
UB
K1 K2 K0 K1 K2 K0
UB
A B
®
Gebereingang MOVIFIT
®
Gebereingang MOVIFIT
+24-V-Versorgungsspannung
0V24-Bezugspotenzial
Elektrische Installation
Geberanschluss
®
:
®
MOVIFIT
ES16
Spur A
Spur B
®
Funktionslevel "Technology"
940193803
MOVIFIT
[1]
[2]
[3]
[4]
940061195
5
®
99
