Mechanische Installation
4
Zentraler Öffnungs- / Schließmechanismus
34

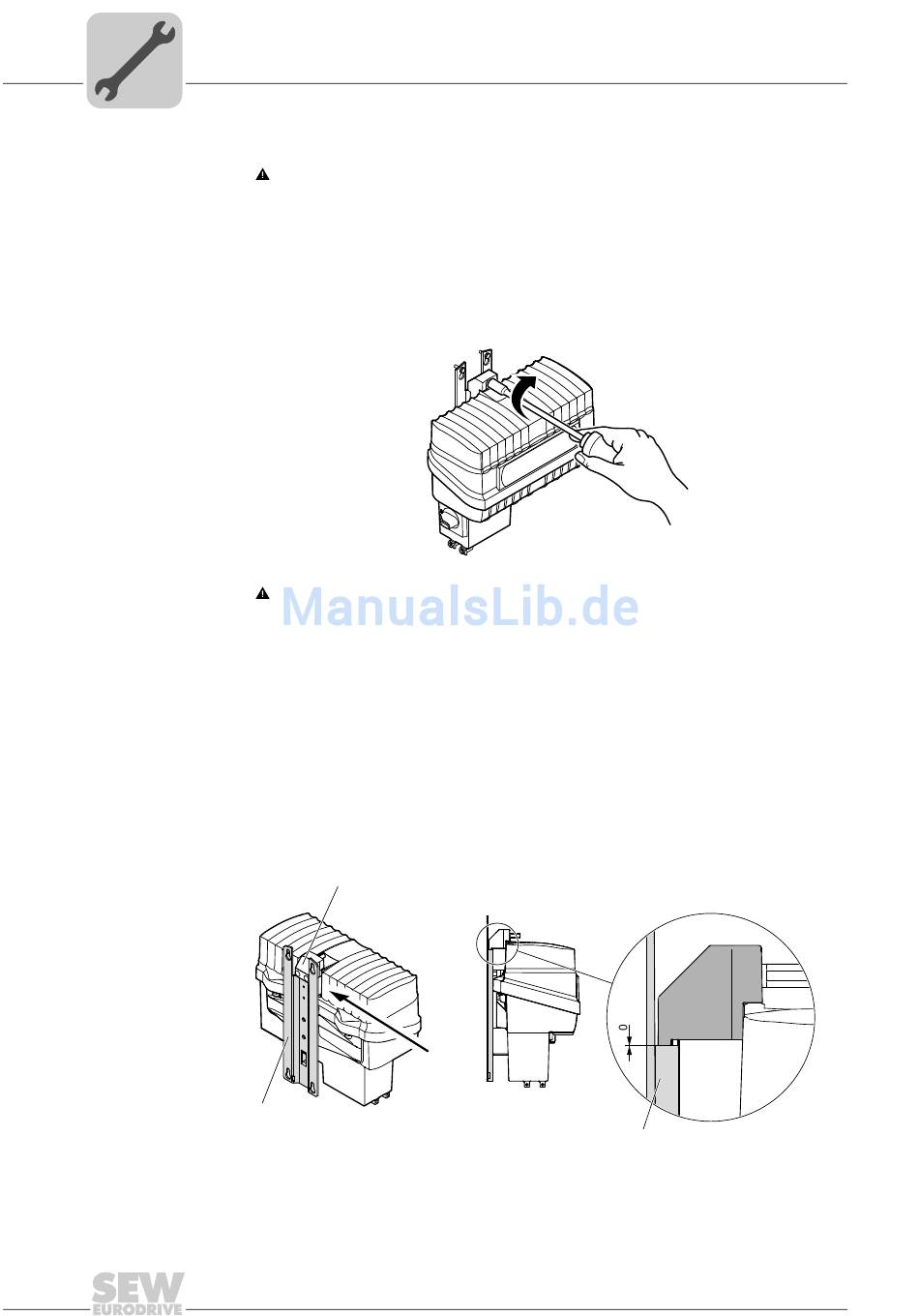

3. Prüfen Sie die EBOX auf richtige Lage.
ACHTUNG! Beschädigung des zentralen Öffnungs- / Schließmechanismus.
Zerstörung des zentralen Öffnungs- / Schließmechanismus.
•
Bei allen geneigten Raumlagen müssen Sie die EBOX beim Schließen mit der
Hand nachführen.
•
Achten Sie darauf, dass die EBOX nicht verkantet.
4. Ziehen Sie die Befestigungsschraube mit einem Anzugsdrehmoment von 7 Nm bis
zum Anschlag an.
ABOX
ACHTUNG! Bei zu hohem Drehmoment kann der zentrale Öffnungs- / Schließ-
mechanismus zerstört werden.
•
Ziehen Sie die Befestigungsschraube mit einem Anzugsdrehmoment von
maximal 7 Nm an.
•
Falls ein spürbares Gegenmoment auftritt, nehmen Sie die EBOX nochmals ab
und prüfen Sie den Sitz der Dichtung. Bei Bedarf drücken Sie die Dichtung fest in
die Nut.
•
Drehen Sie keinesfalls mit unzulässig starken Drehmomenten an der Befesti-
gungsschraube.
®
5. MOVIFIT
ist richtig geschlossen, wenn die Umlenkung des Schließmechanismus
[2] am Montageblech [1] anliegt.
[2]
[1]
EBOX
Z
Z
813384075
[2]
[1]
813392395
Betriebsanleitung – MOVIFIT®-FC
