Elektrische Installation
5
Hybrid-ABOX MTA...-S52.-...-00
5.8.3 Steckverbinder-Positionen
74

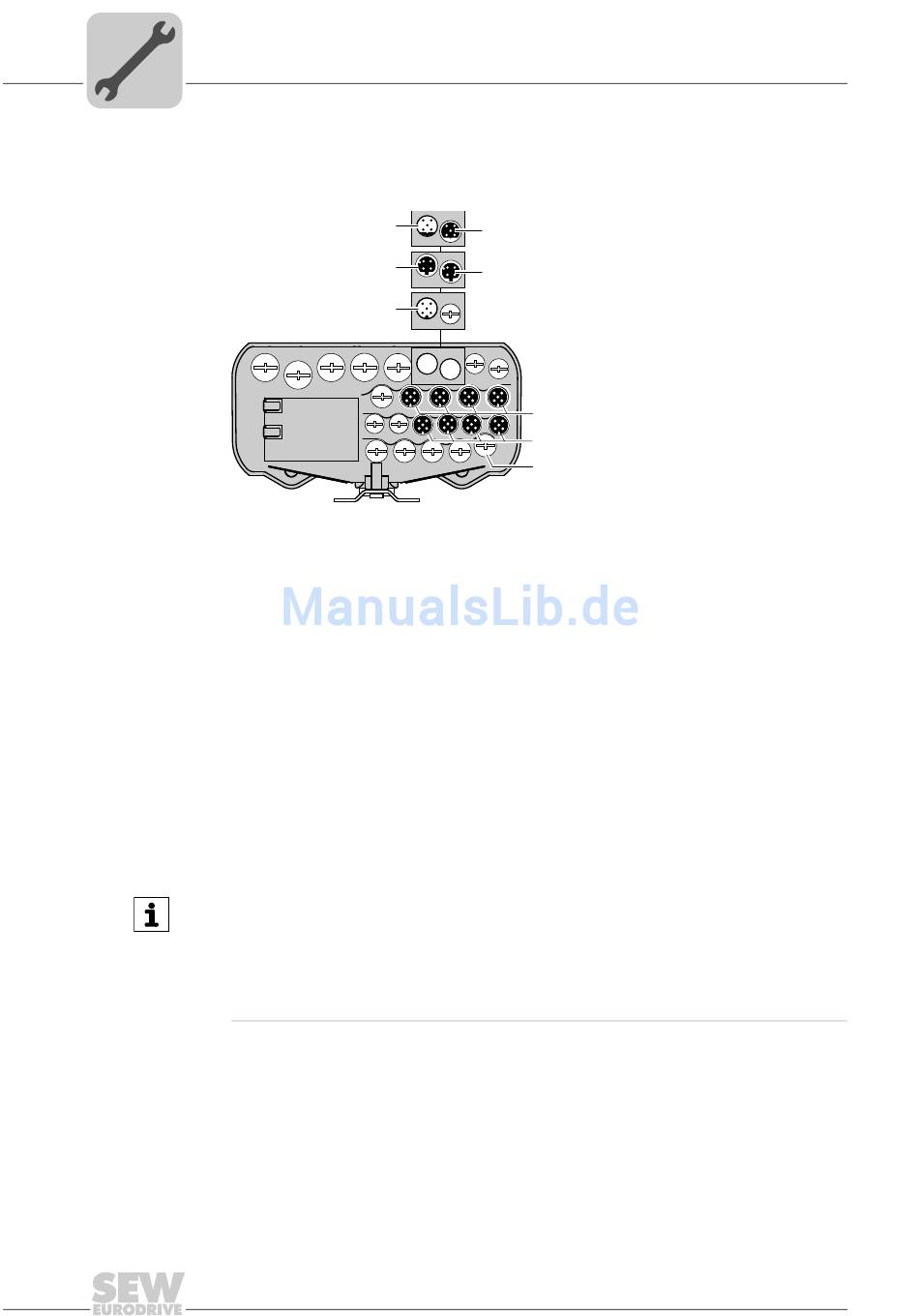

Das folgende Bild zeigt die Steckverbinder der Hybrid-ABOX:
PROFIBUS:
[1] X11
Ethernet:
[3] X11
DeviceNet:
[5] X11
[1] X11 PROFIBUS-Eingang
[2] X12 PROFIBUS-Ausgang
[3] X11 Ethernet-Schnittstelle, Port 1
(PROFINET, EtherNet/IP, Modbus/TCP)
[4] X12 Ethernet-Schnittstelle, Port 2
(PROFINET, EtherNet/IP, Modbus/TCP)
[5] X11 DeviceNet-Schnittstelle
[6] X21 – X28 Binäre Ein- / Ausgänge
[7] X50 Diagnoseschnittstelle
HINWEIS
• Die eingebauten M12-Steckverbinder sind beliebig ausgerichtet. Verwenden Sie
deshalb nur gerade M12-Gegenstecker.
• Die Steckerbelegung der Steckverbinder finden Sie im Kapitel "Elektrische An-
schlüsse".
• Zum Anschluss von 2 Sensoren / Aktoren an einem M12-Steckverbinder ver-
wenden Sie Y-Adapter mit Verlängerung, siehe Kapitel "Y-Adapter" (Seite 92).
[2] X12
[4] X12
[6] X21 – X24
[6] X25 – X28
[7] X50
(M12, 5-polig, male, B-codiert)
(M12, 5-polig, female, B-codiert)
(M12, 4-polig, female, D-codiert)
(M12, 4-polig, female, D-codiert)
(Micro-Style-Connector, male,
A-codiert)
(M12, 5-polig, female, A-codiert)
(RJ10, female,
unter der Verschluss-Schraube)
