Elektrische Installation
5
Hybrid-ABOX MTA...-S533-...-00/L10
76

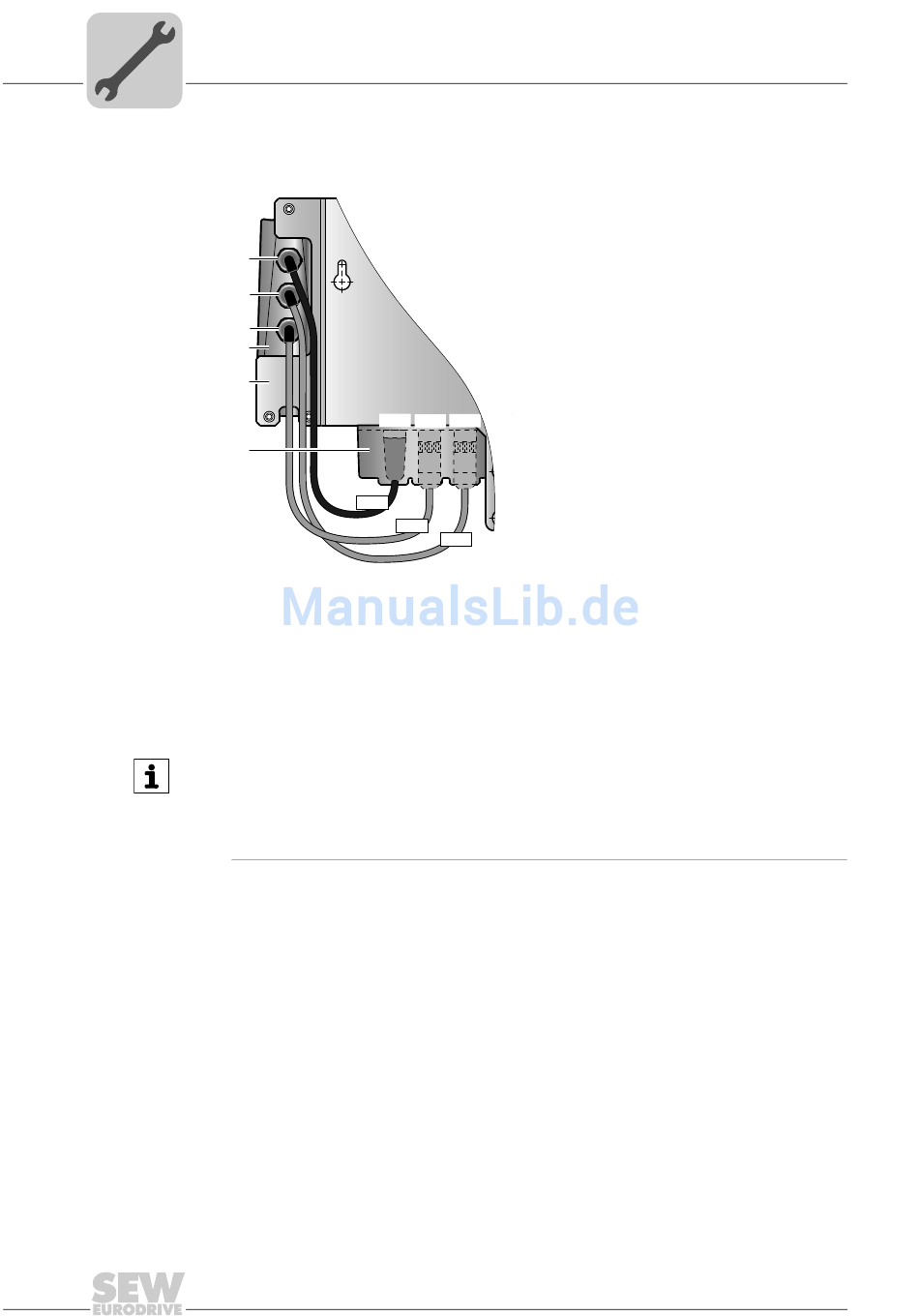

Das folgende Bild zeigt die Montageschiene und POF-Option L10 von hinten:
[1]
[2]
[3]
[4]
[5]
X13
[6]
X13
X12
[1] DC-24-V-Versorgung
[2] PROFINET IO, Port 1
[3] PROFINET IO, Port 2
[4] POF-Option L10
[5] Montageschiene
[6] ABOX
HINWEIS
Die Steckverbinder der POF-Option L10 müssen gemäß dem obigen Bild an den
Steckverbindern X11, X12 und X13 der ABOX eingesteckt sein.
Wenn die Steckverbinder X11 und X12 vertauscht werden, funktioniert die Erkennung
der Netzwerk-Topologie durch die überlagerte Steuerung nicht ordnungsgemäß.
X12 X11
X11
Kabelverschraubung (werkseitig angeschlossen)
Kabelverschraubung (werkseitig angeschlossen)
Kabelverschraubung (werkseitig angeschlossen)
