5.6.4
Klemmenpositionen

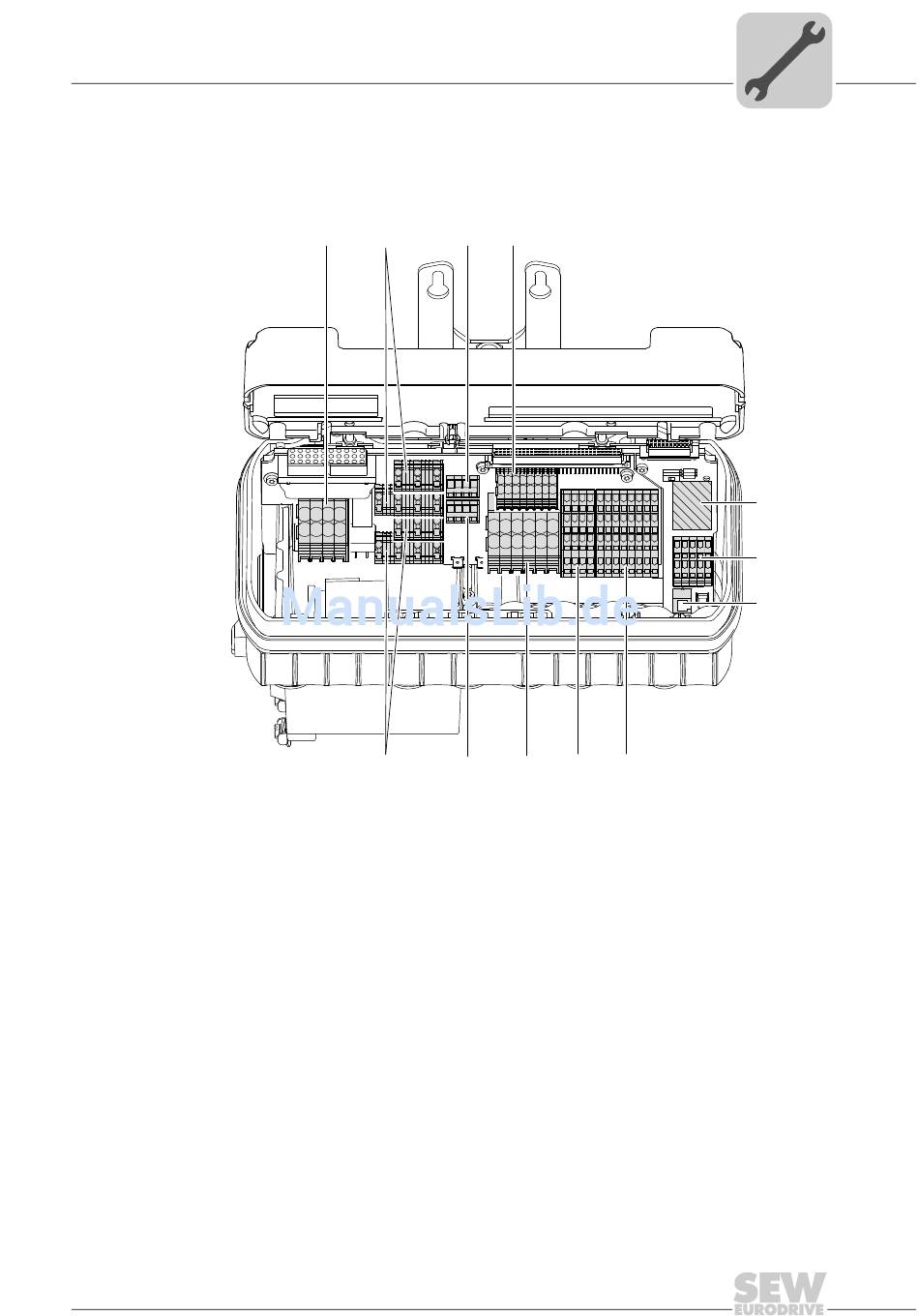

Das folgende Bild zeigt die Positionen der Klemmen in der ABOX:
[1]
[2]
[3]
[4]
[5]
[6]
[7]
[8]
[9]
[10]
[11]
[12]
Betriebsanleitung – MOVIFIT®-FC
Standard-ABOX MTA...-S02.-...-00
[1]
[2]
X1
X8
1
5
6
7
1
2
3
4
1
1
2
3
4
11
12
13
14
5
6
7
1
2
3
4
[12]
X9
X1
Netzklemmen
X8
Anschlussklemmen Motor 1, Motorphasen und Bremse
X81
Anschlussklemmen Motor 1, TH / TF und Bremsenausgang
X29
24-V-Verteilerklemmen
X30, (X31) Feldbus-Klemmen oder -Steckverbinder, abhängig vom Feldbus
Der vom Feldbus abhängige Bereich ist schraffiert dargestellt.
X35
SBus-Klemmen (CAN)
X50
Diagnoseschnittstelle (RJ10, female)
X25
I/O-Klemmen für binäre Ein- / Ausgänge (Anschluss Sensoren + Aktoren)
X45
I/O-Klemmen für sicherheitsgerichtete, binäre Ein- / Ausgänge
(nur in Verbindung mit der PROFIsafe-Optionskarte S11)
X20
24-V-Versorgungsklemmen (24-V-Energiebus)
X91
Reserviert
X9
Anschlussklemmen Bremswiderstand
Elektrische Installation
[3]
[4]
X81
X29
1 2 3 4 5 6 7 8
11
12
13
14
15
16
17
18
2 3 4
2 3 4
1
2
3
4
5
6
11
12
13
14
15
16
[10]
[9]
[8]
[11]
X20
X45
X25
X91
5
[5] X30 (X31)
[6] X35
[7] X50
3633204619
57
