Fehlerbehebung

7 Fehlerbehebung
7.1.1 Schritt-für-Schritt-Fehlerbehebung
Überprüfen: LEDs
Die Option verfügt über zwei LEDs zur Anzeige des Zustands von Gerät und Netzwerk. Während des Normalbetriebs
leuchten die MS-LED und mindestens eine NS-LED durchgehend grün.
Zustand
Standby
Gerät betriebsbereit
Großer reparabler
Fehler
Großer irreparabler
Fehler
7 7
Selbsttest

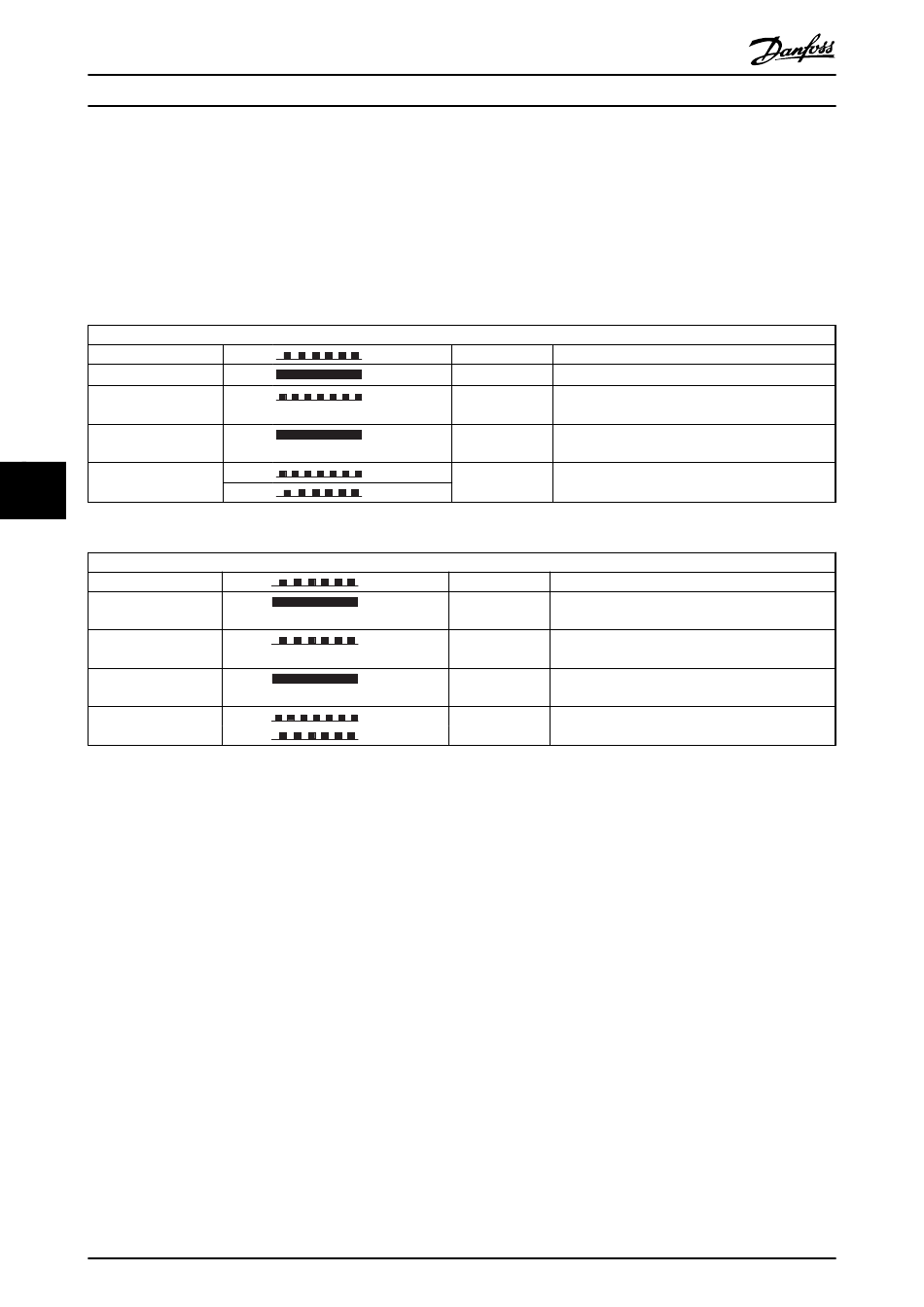

Tabelle 7.1 MS: Modulzustand
Zustand
Keine Anschlüsse
Angeschlossen
Verbindungs-Timeout
Duplizierte IP
Selbsttest
Tabelle 7.2 NS1 + NS2: Netzwerkstatus (einer pro Schnittstelle)
Überprüfen: Verb.status
Der Zustand der Ethernet-Verbindung kann nicht direkt über die LEDs identifiziert werden, wenn keine CIP-Verbindung
besteht.
Verwenden Sie 12-10 Link Status, um zu überprüfen, ob Verbindungen bestehen.
Verwenden Sie 12-11 Link Duration, um zu überprüfen, dass die Verbindung durchgängig besteht.
Der Parameter zeigt die Dauer der vorhandenen Verbindung an und ist auf 00:00:00:00 voreingestellt, wenn die Verbindung
unterbrochen wurde.
Überprüfen: Verkabelung
Im seltenen Fall einer fehlerhaften Konfiguration der Verkabelung zeigt die Option eine bestehende Verbindung an, jedoch
besteht keine Kommunikation. Tauschen Sie das betreffende Kabel aus.
Überprüfen: IP-Adresse
Stellen Sie sicher, dass die Option über eine gültige IP-Adresse verfügt (siehe Abschnitt: IP-Einstellungen) in 12-01 IP Address.
Wenn die Option eine duplizierte IP-Adresse erkannt hat, leuchten die NS-LEDs rot. Wenn die Option für BOOTP oder DHCP
konfiguriert ist, so überprüfen Sie in 12-04 DHCP Server, dass ein BOOTP- oder DHCP-Server angeschlossen ist. Wenn kein
Server angeschlossen ist, zeigt der Parameter Folgendes an: 000.000.000.000.
42
MCA 121 EtherNet/IP
LED
Grün:
Grün:
Rot:
Rot:
Grün:
LED
Grün:
Grün:
Rot:
Rot:
Rot:
Grün
®
MG90J303 - VLT
Grün blinkend Das Gerät muss in Betrieb genommen werden
Grün leuchtend Das Gerät ist betriebsbereit
Rot blinkend Das Gerät hat einen reparablen Fehler (MAR)
erkannt
Rot leuchtend Das Gerät hat einen irreparablen Fehler (MAU)
erkannt
Rot/Grün
Die EIP-Option befindet sich im Selbsttestmodus
blinkend
Grün blinkend Es bestehen keine CIP-Verbindungen zum Gerät
Grün leuchtend Es besteht (mindestens) eine CIP-Verbindung zum
Gerät
Rot blinkend Eine oder mehrere CIP-Verbindungen befinden sich
im Timeout-Zustand
Rot leuchtend Die dem Gerät zugewiesen IP-Adresse wird bereits
verwendet
Rot/Grün
Die EIP-Option befindet sich im Selbsttestmodus
blinkend
ist eine eingetragene Marke von Danfoss.
Beschreibung
Beschreibung
