3.1.7 EMV-Schutzmaßnahmen
Die folgenden EMV-Schutzmaßnahmen werden empfohlen, um den störungsfreien Betrieb des Ethernet-Netzwerks zu
erreichen. Zusätzliche EMV-Informationen finden Sie im Frequenzumrichter-Projektierungshandbuch.
HINWEIS
3 3
Beachten Sie die geltenden nationalen und lokalen Bestimmungen, z. B. zum Anschluss der Schutzerdverbindung.
Das Ethernet-Kommunikationskabel muss von Motor- und Bremswiderstandskabeln ferngehalten werden, um das Einkoppeln
von Hochfrequenzstörungen von einem Kabel zum anderen zu vermeiden. In der Regel reicht ein Abstand von 200 mm aus.
Es wird jedoch empfohlen, den größtmöglichen Abstand zwischen den Kabeln vorzusehen, insbesondere dann, wenn die
Kabel über größere Entfernungen parallel geführt werden. Lässt sich das Kreuzen der Kabel nicht vermeiden, muss das
Ethernet-Kabel in einem Winkel von 90 Grad über Motor- und Bremswiderstandskabel geführt werden.

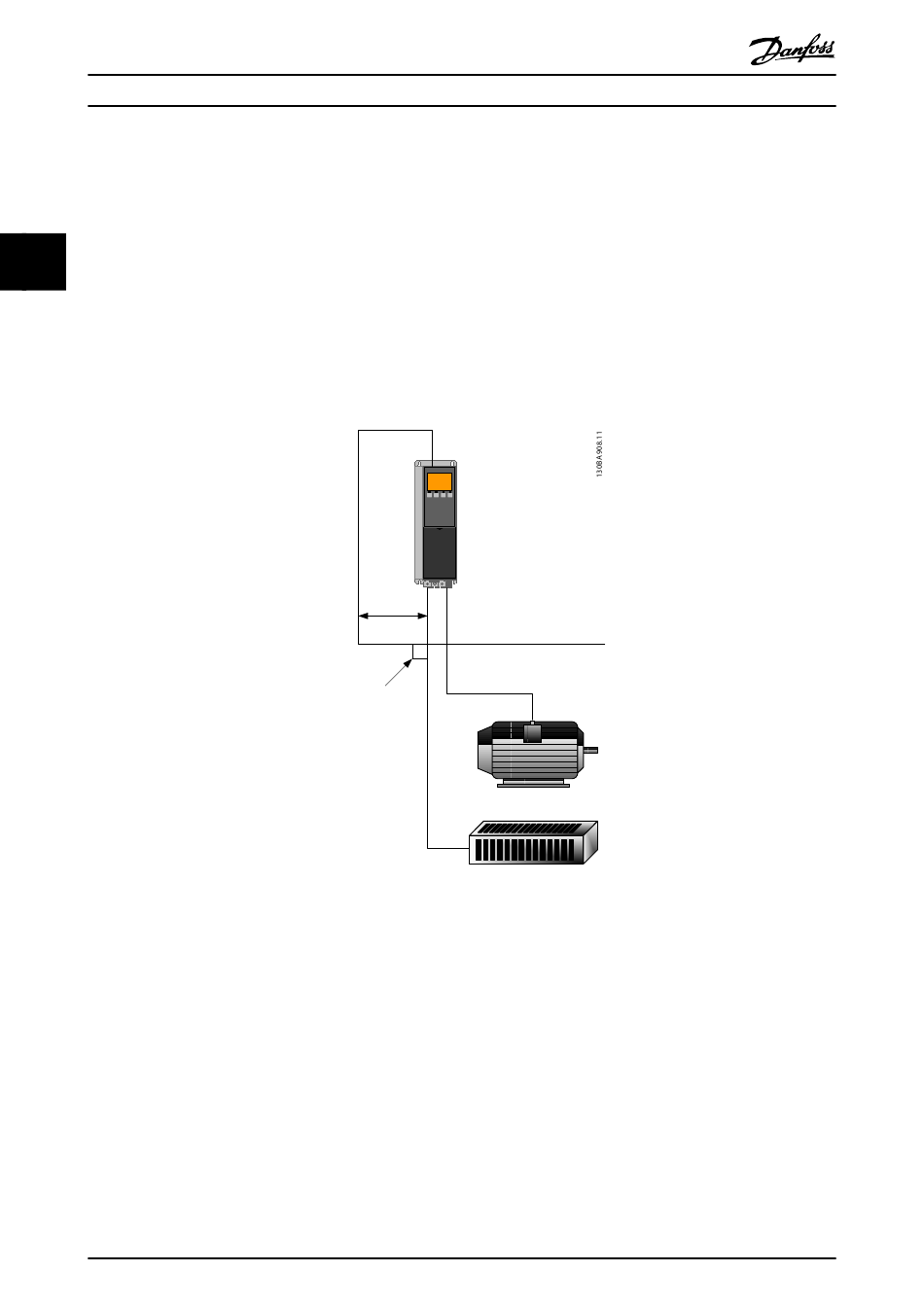

min. 200 mm
Ethernet Cable
90 ° crossing
®
