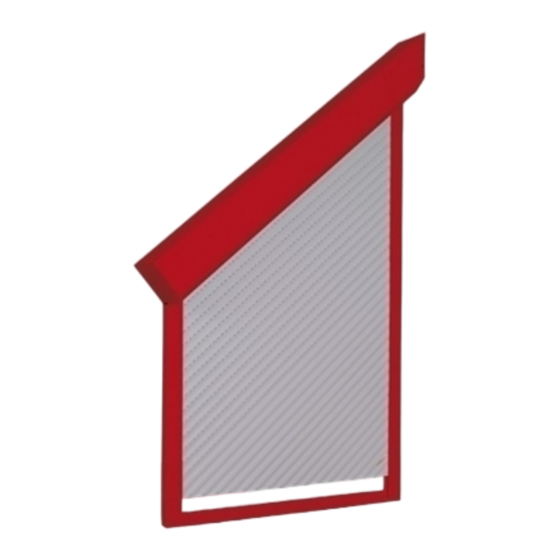

- Seite 1 Außenjalousie Rollladen Schrägverschattung Markise Wintergartenmarkise Insektenschutz Plissee Innenjalousie Fensterbank Montage- und Bedienungsanleitung Schrägrollladen AsyRoll Zum späteren Gebrauch aufbewahren!
-
Seite 2: Inhaltsverzeichnis
Inhaltsverzeichnis 1_Allgemeine Hinweise 1.1_Sicherheitshinweise 1.2_Lesen der Montage- und Bedienungsanleitung 1.3_Fachpersonal 1.4_Transport 1.5_Aufstiegshilfen 1.6_Absturzsicherung 1.7_Elektroanschluss 1.8_Bestimmungsgemäße Verwendung 1.9_Probelauf 1.10_Übergabe 2_Montage und Installation 2.1_AsyRoll-Teile 2.2_Kastendeckel öffnen 2.3_Transportsicherungen entfernen 2.4_Behang kompelttieren 2.5_Führungsschienen aufschieben 2.6_Querschienenmontage 2.7_Vorbereiten am Fenster 2.8_Montage 2.9_Funktionskontrolle 2.10_Einweisung 3_Funktionskontrolle 3.1_Funktionskontrolle 4_Serviceleistungen 4.1_Serviceleistungen 4.2_Ersatzteile / Reparatur 4.3_Demontage / Entsorgung... - Seite 3 Sehr geehrte Kundin, sehr geehrter Kunde, herzlichen Glückwunsch zum Kauf eines Produkts aus dem Hause Reflexa. Wir bedanken uns für Ihr Ver- trauen und garantieren Ihnen ein qualitativ hoch wertiges Produkt „Made in Germany“, an dem Sie viel Freude haben werden.
-
Seite 4: Sicherheitshinweise
1_Allgemeine Hinweise 1.1_Sicherheitshinweise Bitte beachten Sie jederzeit die Sicherheitshinweise in dieser Montage- und Bedienungsanleitung. Sie sind mit einem Symbol und einem Hinweistext gekenn- zeichnet. Mit diesem Warndreieck sind Hinweise gekennzeichnet, die eine Gefahr für Sie oder das Produkt darstellen. Diesen Hinweistexten ist unbedingt folge zu leisten. Achtung! Mit diesem Warndreieck sind Hinweise gekennzeichnet, welche eine Gefahr durch Stromschlag, die zum Tod oder zu schweren Verletzungen führen kann,... -
Seite 5: Transport
1_Allgemeine Hinweise Schrägrollladen AsyRoll Elektroarbeiten: Achtung! Die elektrische Festinstallation muss gemäß VDE 100 durch eine zugelassene Elektrofachkraft erfolgen. Die beigefügten Installationshinweise der mitgelieferten Elektrogeräte sind zu beachten. 1.4_Transport Achtung! Die zulässigen Achslasten und das zulässige Gesamtgewicht für das Transport- mittel dürfen nicht überschritten werden. Durch Zuladung kann sich das Fahrver- halten des Fahrzeugs ändern. -
Seite 6: Elektroanschluss
1_Allgemeine Hinweise 1.7_elektroanschluss Der Schrägrollladen darf nur angeschlossen werden, wenn die Angaben auf de- ren Typenschild mit der Stromquelle übereinstimmen. Die beigefügten Montage- hinweise der mitgelieferten elektrischen Komponenten sind zu beachten. 1.8_Bestimmungsgemäße Verwendung Der Schrägrollladen darf nur für seinen in der Bedienungsanleitung definierten Verwendungszweck eingesetzt werden. -
Seite 7: 2_Montage Und Installation
2_Montage und Installation Schrägrollladen AsyRoll 2.1_AsyRoll-Teile lose beigelegtes Panzereck Kastenblende Rollladenpanzer Führungsschienen Bedienungsanleitung Querschiene... -
Seite 8: Kastendeckel Öffnen
2_Montage und Installation 2.2_kastendeckel öffnen Blendenvorderteil öffnen. 2.3_ Transportsicherungen entfernen Kabelbinder (Transportsicherung) zwischen Ballen und Lagerschale entfernen. Achtung! Graues Textilband unter keinen Umständen beschädigen. -
Seite 9: Behang Kompelttieren
2_Montage und Installation Schrägrollladen AsyRoll 2.4_Behang komplettieren 2.4.1 Ballen abwickeln, bis der letzte Rollladenstab 2cm aus dem Rollladen- kasten vorsteht. 2.4.2 Lose beigelegte Rollladen-Panzerecke auf den Behang aufschieben, dabei die Reihenfolge der Eckstäbe beachten. -
Seite 10: Führungsschienen Aufschieben
2_Montage und Installation 2.5_Führungsschienen aufschieben 2.5.1 Führungsschiene hohe Seite auf den Steckzapfen bündig aufschieben. Achtung! Die Hakennippel müssen hinter dem Keder liegen (siehe Skizze). Lage Hakennippel in Führungsschiene... - Seite 11 2_Montage und Installation Schrägrollladen AsyRoll 2.5.2 Führungsschiene niedere Seite auf den Steckzapfen bündig aufschie- ben, überstehenden Keder nicht entfernen.
-
Seite 12: Übergänge Feilen
2_Montage und Installation 2.5.3 Der Übergang von Führungsschiene zu Kasten ist ggf. einzufeilen bzw. zu überprüfen, dass ein reibungsloser Ablauf gewährleistet ist. Montage- bedingte Gratbildung an der Führungsschiene ist zu entfernen. Übergänge feilen... -
Seite 13: Querschienenmontage
2_Montage und Installation Schrägrollladen AsyRoll 2.6_ Querschienenmontage bei Befestigung seitlich in den Führungsschienen Bei der Ausführung Querschienenbefestigung bündig mit den Führungsschienen wird die Querschiene bündig mit der Unterkante der Führungsschienen befestigt. Die Querschiene ist auf das Lichtmaß zwischen den Führungsschienen zuge- schnitten. -
Seite 14: Vorbereiten Am Fenster
2_Montage und Installation 2.7_Vorbereiten am Fenster Bei Einbau ist das schräge Überstandsmaß „P“ an der niederen Seite zu berück- sichtigen (ggf. ausstemmen). Bei Kabelaustritt nach oben ggf. diesen zusätzlich gegen Wassereintritt sichern. 2.8_Montage 2.8.1 Anlage vor der Fensteröffnung positionieren und ausrichten. Vorgegebe- nen Neigungswinkel einhalten und senkrechte Lage der Führungsschie- nen beachten. -
Seite 15: Funktionskontrolle
2_Montage und Installation Schrägrollladen AsyRoll 2.9_Funktionskontrolle Bei Elektroantrieb: Prüfkabel anschließen. Testlauf vornehmen. Die Endlagen sind werkseitig eingestellt. Das Panzereck bleibt ca. 60 mm auf der hohen Seite sichtbar. -
Seite 16: Einweisung
1_Allgemeine Hinweise 2.10_einweisung Der Rollladen ist ein Vorbauelement. Blenden und Führungsschienen müssen für Revisoinsarbeiten jederzeit frei zugänglich und demontierbar sein. 2.10.1 Kunde in die Funktion und Arbeitsweise des Produktes einweisen. 2.10.2 Qualitätszertifikat, Bedienungs- und Wartungsanleitung übergeben. Elektroanschluss und Installation müssen von einem örtlich zugelassenen Fach- betrieb durchgeführt werden. - Seite 17 1_Allgemeine Hinweise Schrägrollladen AsyRoll AsyRoll im geöffnetem Zustand AsyRoll im geschlossenen Zustand Für Wartungsarbeiten sind unbedingt die Hinweise auf dem beigelegten Quali- tätszertifikat und der Bedienungs- und Wartungsanleitung zu beachten. Frostbedienung: Die Anlagen dürfen bei Frost nicht bedient werden, eine Automatik ist ggf. abzu- stellen.
-
Seite 18: Funktionskontrolle
3_Funktionskontrolle 3.1_Funktionskontrolle Allgemeine Hinweise zur Wartung und Pflege Sachgemäße, regelmäßige Wartung und Pflege sowie die ausschließliche Ver- wendung von Original-Ersatzteilen sind für einen störungsfreien Betrieb und eine hohe Lebensdauer Ihres Rollladens von ausschlaggebender Bedeutung. Gefahr! Verletzungsgefahr durch Bedienung der Rollläden außerhalb des Blickfeldes! Rollladen von der Automatik und/oder dem Strom trennen. - Seite 19 3_Funktionskontrolle Schrägrollladen AsyRoll Wartung des Rollladens Der Rollladen muss regelmäßig, jedoch mindestens einmal pro Jahr, gewartet werden. Alle Inspektions- und Wartungsarbeiten dürfen nur von einem Fachbetrieb ausge- führt werden. Wir empfehlen Ihnen mit dem Fachbetrieb einen Wartungsvertrag abzuschließen. Gefahr! Verletzungsgefahr durch unregelmäßige Wartung! Überprüfen Sie den Rollladen regelmäßig auf Anzeichen von Verschleiß...
-
Seite 20: Serviceleistungen
Reparatur nur von einem Fachbetrieb durchführen lassen. Um die Funktion Ihres Rollladens auf Dauer sicherzustellen und um den zugelas- senen Serienzustand nicht zu verändern, dürfen nur Orginal Reflexa Ersatzteile verwendet werden. Wenden Sie sich bei Bedarf an einen Fachbetrieb. 4.3_Demontage / entsorgung Vorsicht! Personen oder Sachbeschädigung durch unsachgemäße Demontage! -
Seite 21: 5_Problembehebung / Nachweis
5_Problembehebung / Nachweis Schrägrollladen AsyRoll 5.1_ Problembehebung Vorsicht! Personen- oder Sachbeschädigung durch Beseitigung von Problemen! Probleme ohne Hinweis auf den Fachbetrieb dürfen eigenständig beseitigt wer- den. Andere Probleme müssen von einem Fachbetrieb beseitigt werden. Problem Mögliche Ursachen Behebung Motor funktioniert nicht... -
Seite 22: Konformitätserklärung
DIN EN 13659 Abschlüsse außen - folgenden Normen angewandt: Leistungs- und Sicherheitsanforderungen In particular the following standards were used: Windklassifizierung: Windklasse 0 wind grading: Hersteller: REFLEXA-WERKE Albrecht GmbH manufactor Silbermannstr. 29 89364 Rettenbach Rettenbach, Juni 2012 Deutschland Hans Peter Albrecht Geschäftsführer... -
Seite 23: Gewährleistung
5_Problembehebung / Nachweis Schrägrollladen AsyRoll 5.3_Gewährleistung Für unsere Reflexa-Erzeugnisse übernehmen wir für die Dauer von 2 Jahren Gewährleistung. Ausgenommen hiervon sind Verschleißteile, Verbrauchsmaterial, Schäden aufgrund unsachgemäßen Gebrauchs oder baulicher Veränderung, sowie fehlerhafte Montage. Wir leisten für Mängel zunächst nach unserer Wahl Gewährleistung durch Nachbesserung oder Ersatzlieferung. - Seite 24 Ihr Reflexa-Fachhändler: Reflexa – Die sichtbar beste lösung.
