Montageanleitung
Zur Vereinfachung und zum besseren Verständnis der Anleitung schneiden Sie die Stückliste aus der Anleitung,
um bei den einzelnen Baustufen immer den direkten Zugriff zu haben.
Montage der Tragfläche

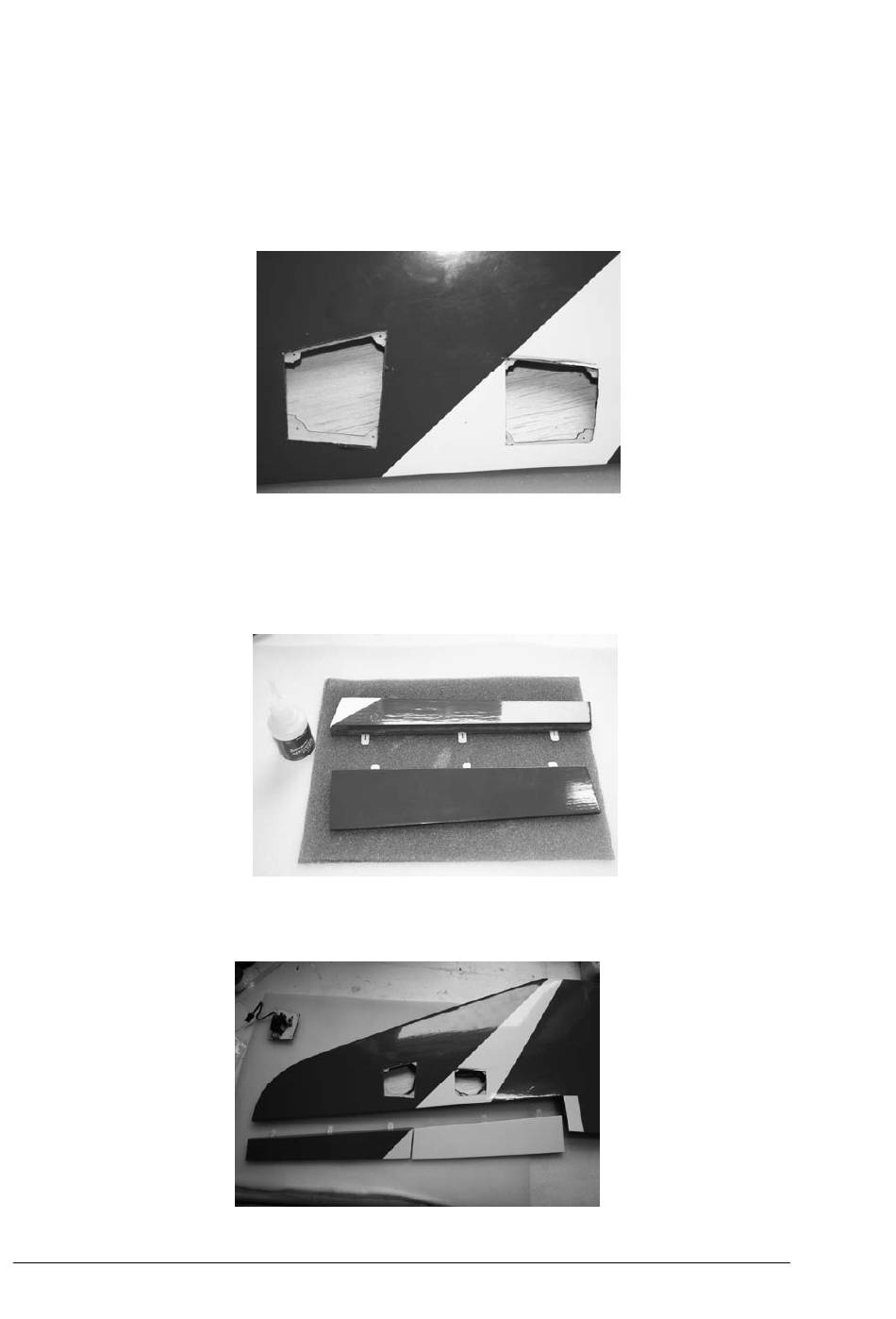

Legen Sie die Servoabdeckungen auf die dafür vorgesehenen Aussparungen an der Tragflächenunterseite,
zeichnen Sie die Aussparung mit einem Filzschreiber an und schneiden sie mit einem scharfen Messer
vorsichtig die Folie entlang der Kanten auf.
Öffnen Sie mit einem scharfen Messer die Öffnungen für die Servokabel auf der Tragflächenoberseite.
Montage der Querruder und Landeklappen
Schieben Sie die Fließscharniere (Nr. 15) in die dafür vorgesehenen Schlitze in den Rudern (Nr. 32 – 35).
Geben Sie etwas dünnflüssigen Sekundenkleber an die Scharniere zur Sicherung. Die Scharniere saugen den
Kleber auf und stellen so eine gute Verbindung zum Ruder her.
Schieben Sie nun die Ruder entsprechend ihrer Position in die dafür vorgesehenen Schlitze der Tragflächen.
Bewegen Sie das Ruder vorsichtig in eine Richtung, so dass sich der Ruderspalt etwas öffnet.
5
