Option
Montage des Einziehfahrwerkes

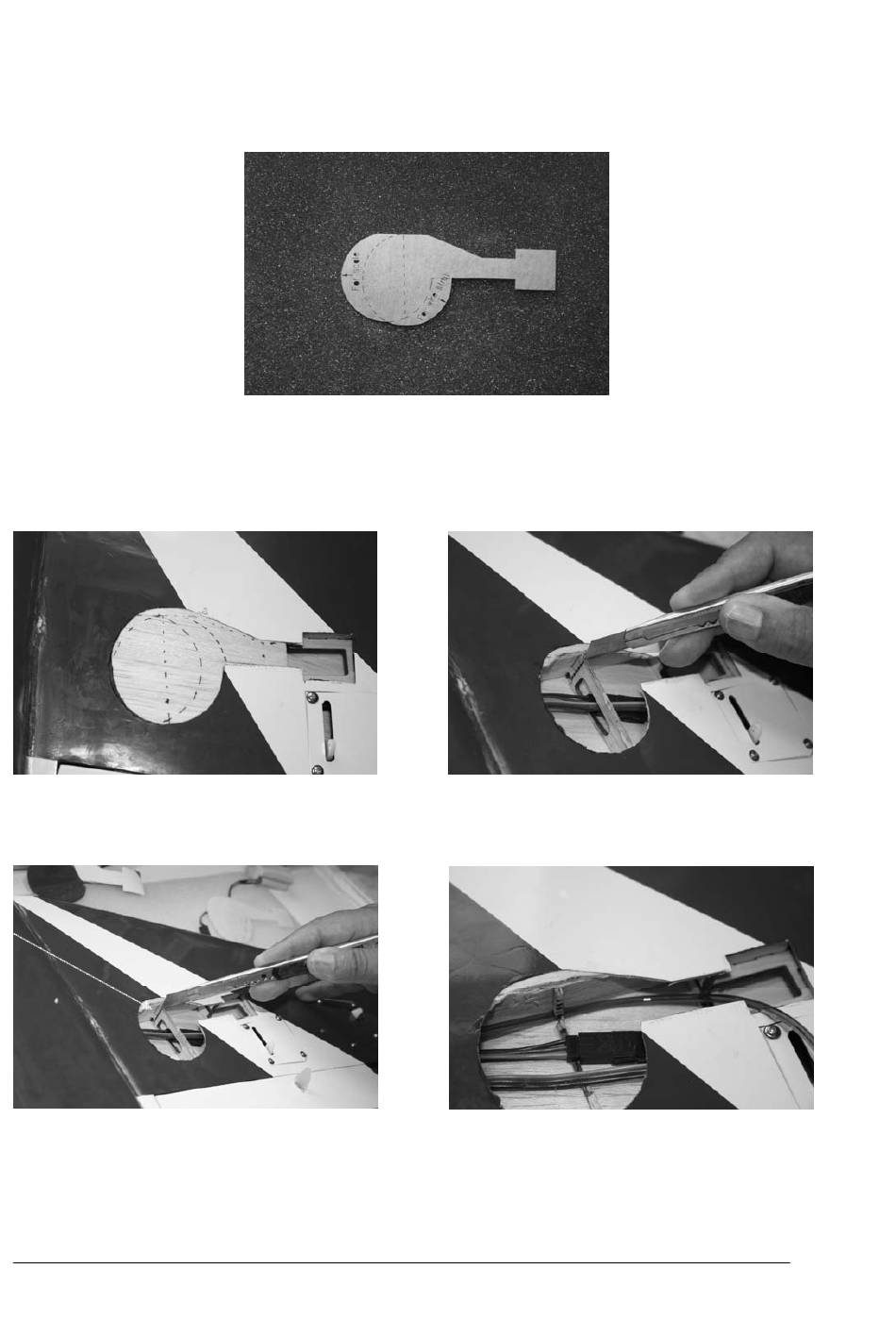

Bei Verwendung des empfohlenen Einziehfahrwerkes nutzen Sie für die Markierung des Fahrwerkschachtes auf
der Unterseite der Tragfläche die Schablone (Nr. 78) mit dem Abschnitt „for scale".
Legen Sie die Schablone auf die Tragflächenunterseite, bündig an der Stelle, an der die Fahrwerksaufnahme in
der Beplankung unter der Folie ausgespart ist. Zeichnen Sie den zu öffnenden Ausschnitt an. Achten Sie beim
Anzeichnen auf der Tragflächenunterseite möglichst exakt auf die Position der Schablone über der Aussparung
für das Hauptfahrwerk. Entfernen Sie mit einem scharfen Messer die Folie an der Markierung.
Dadurch wird die bereits angelaserte Beplankung sichtbar.
Schneiden Sie die Beplankung entlang der gelaserten Markierung auf.
Trennen Sie die sichtbare Rippe an der Markierung ab.
Führen Sie den Pneumatikschlauch durch die dafür vorgesehenen Löcher in den Rippen.
Führen Sie den Schlauch von der Tragflächenmitte zum Fahrwerksausschnitt.
Achten Sie darauf, dass der Schlauch lose verläuft und nicht abgeknickt wird.
23
GRAUPNER GmbH & Co. KG D-73230 KIRCHHEIM/TECK GERMANY
Keine Haftung für Druckfehler. Technische Änderungen vorbehalten!
10/2009
