Webasto Thermo Top C Einbauanleitung
Mitsubishi outlander
Vorschau ausblenden
Andere Handbücher für Thermo Top C:
- Einbaudokumentation (50 Seiten) ,
- Einbauanleitung (42 Seiten) ,
- Anleitung (29 Seiten)
Inhaltsverzeichnis
Werbung
Quicklinks
Wasser-Heizgerät
Zusatzheizung Thermo Top C
1 2
3
4
5

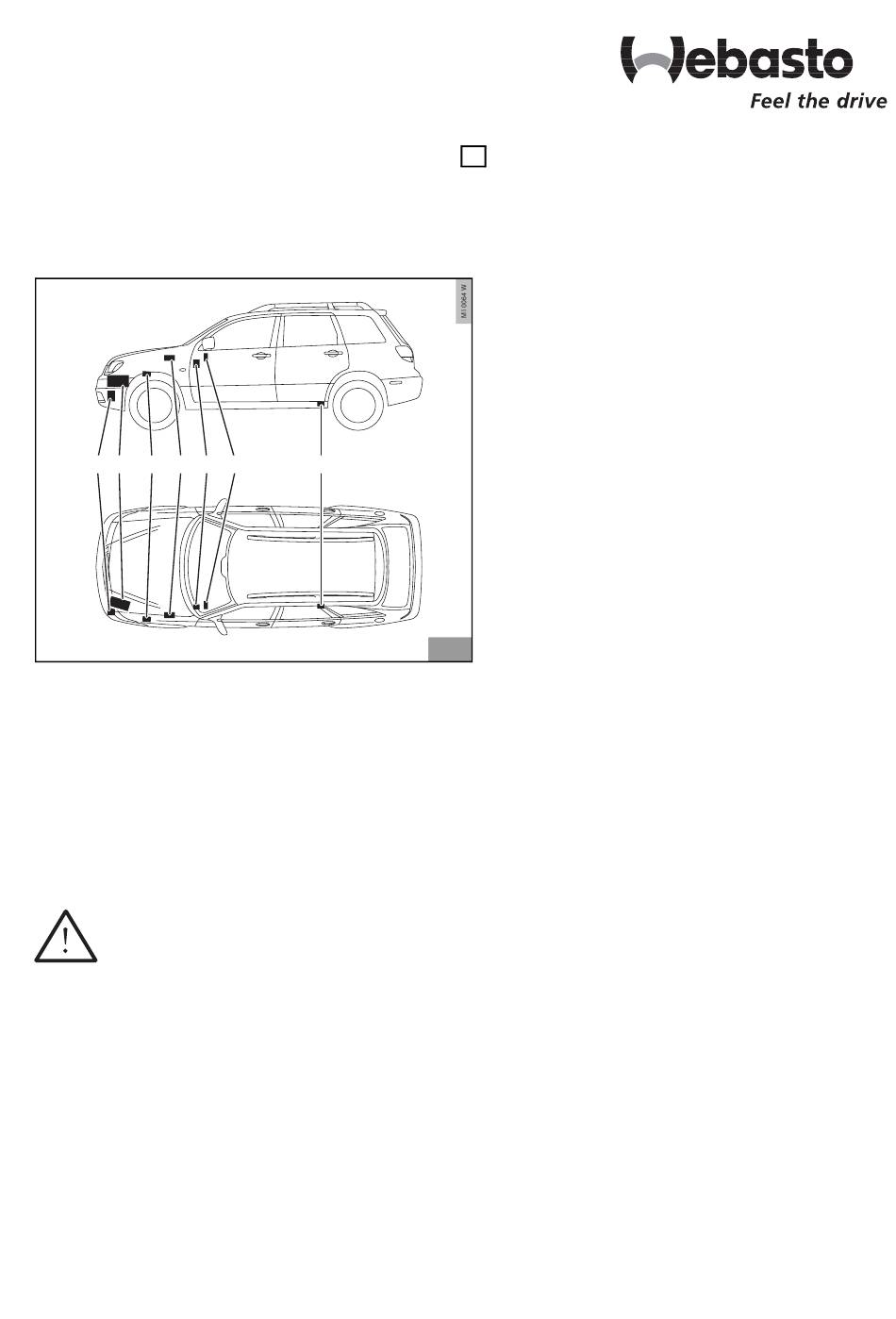

Legende zu Bild 1
1 Abgasschalldämpfer
2 Heizgerät Thermo Top C
3 Brennluftansaugschalldämpfer
4 Flachsicherungshalter und Gebläserelais
5 Telestart-Empfänger
6 Vorwahluhr
7 Dosierpumpe
ACHTUNG!
Warnung vor Gefahr:
Das unsachgemäße Einbauen oder Reparieren von Webasto Heiz- und Kühlsystemen kann
Feuer verursachen oder zum Austritt von tödlichem Kohlenmonoxid führen. Dadurch können
schwere oder tödliche Verletzungen hervorgerufen werden.
Für den Einbau und die Reparatur von Webasto Heiz- und Kühlsystemen bedarf es eines
speziellen Firmentrainings, technischer Dokumentation, Spezialwerkzeuge und einer
Spezialausrüstung.
Versuchen Sie NIEMALS, Webasto Heiz- oder Kühlsysteme einzubauen oder zu reparieren,
wenn Sie das Firmentraining nicht erfolgreich abgeschlossen und dabei die notwendigen
technischen Fähigkeiten erworben haben und die für einen sachgerechten Einbau und
Reparatur nötigen technischen Dokumentationen, Werkzeuge und Ausrüstungen nicht zur
Verfügung stehen.
Befolgen Sie IMMER alle Webasto Einbau- und Reparaturanleitungen, und beachten Sie alle
Warnhinweise.
Webasto übernimmt keine Haftung für Mängel und Schäden, die auf einen Einbau durch
ungeschultes Personal zurückzuführen sind.
Ident.-Nr. 1302539B
6
7
Schutzgebühr 10.- EUR
e1
00 0002
Einbauanleitung
MITSUBISHI Outlander
Benzin
ab Modelljahr 2003
alle Ausstattungsvarianten
gültig nur bei Linkslenker
Gültigkeit siehe Seite 2
1
© Webasto AG
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für Webasto Thermo Top C
Inhaltszusammenfassung für Webasto Thermo Top C
- Seite 1 Das unsachgemäße Einbauen oder Reparieren von Webasto Heiz- und Kühlsystemen kann Feuer verursachen oder zum Austritt von tödlichem Kohlenmonoxid führen. Dadurch können schwere oder tödliche Verletzungen hervorgerufen werden. Für den Einbau und die Reparatur von Webasto Heiz- und Kühlsystemen bedarf es eines speziellen Firmentrainings, technischer Dokumentation, Spezialwerkzeuge und einer Spezialausrüstung.
-
Seite 2: Inhaltsverzeichnis
Thermo Top C Outlander Inhaltsverzeichnis Gültigkeit Heizgerät / Einbaukit Vorwort Spezialwerkzeug Allgemeine Hinweise Vorarbeiten Einbauort Heizgerät Flachsicherungshalter und Gebläserelais Gebläseansteuerung Abbildung Zentralelektrik Vorwahluhr und Option Sommer-/Winterschalter Option Telestart T70/T80 Einbau Heizgerät Abgaseinbindung Brennlufteinbindung Brennstoffeinbindung Dosierpumpe Brennstoffentnahme Wassereinbindung Abschließende Arbeiten Bedienungshinweise für den Endkunden Bohrschablone Heizgerät... -
Seite 3: Heizgerät / Einbaukit
Outlander Thermo Top C Heizgerät / Einbaukit Menge Bezeichnung Bestell-Nr. Wasser-Heizgerät Thermo Top C - B mit Lieferumfang 90604D Zusätzlich erforderliche Teile: Einbaukit MITSUBISHI Outlander 2.0 l und 2.4 l Benzin 1302536A Vorwort Diese Einbauanleitung gilt für den PKW MITSUBISHI Outlander mit 2.0 l, 2.0 l Turbo und 2.4 l Benzinmotore - Gültigkeit siehe Seite 2 - Modelljahr 2003 und später, wenn technische Änderungen am Fahrzeug den Einbau... -
Seite 4: Vorarbeiten
Thermo Top C Outlander Vorarbeiten - Die nicht zutreffende Jahreszahl Duplikatschild entfernen - Duplikatschild (Typschild) an geeigneter Stelle anbringen Motorraum ACHTUNG Batterie abklemmen! - Batterie komplett mit Schale ausbauen - Kühlverschlussdeckel öffnen - Druck vom Kühlsystem ablassen - Kühlverschlussdeckel wieder schließen - Luftfilter komplett ausbauen Fahrzeugaußenseite... -
Seite 5: Flachsicherungshalter Und Gebläserelais
Outlander Thermo Top C Flachsicherungshalter und Gebläserelais Nur für Fahrzeuge mit Klimaautomatik Kabelbaum vorbereiten - Zusatzsicherung F4 (2) mit beiliegenden Flach- steckverbindern und Flachfederkontakten gemäß Schaltplan Abbildung 10 anschließen - Leitungsstück 150 mm von beiliegender Leitung sw 1,0 mm ablängen - Leitung sw (1) aus Gebläserelais K3/30 (4) aus-... -
Seite 6: Gebläseansteuerung
Thermo Top C Outlander - Kabelbaum der Vorwahluhr (1), Kabelbaum der Gebläseansteuerung (2) und Leitung von Zusatz- sicherung F4 (nur für Fahrzeuge mit Klima- automatik) entlang fahrzeugeigenen Kabelbaumes im Radhaus und dort durch fahrzeug- eigene Gummitülle (3) in den Innenraum gemäß... - Seite 7 Outlander Thermo Top C - Leitung bl (2, 3) ca. 50 mm vor dem 6-poligen Stecker C203 (1), PIN 3, trennen - Leitung bl (3) zu fahrzeugeigenem Gebläseregler mit Leitung sw (4) von Gebläserelais K3/30 verbinden - Leitung bl (2) vom 6-poligen Stecker C203 (1) mit Leitung rt (5) vom Gebläserelais K3/87a verbinden...
- Seite 8 Thermo Top C Outlander - Leitung bl (2, 3) ca. 50 mm vor dem 6-poligen Stecker C203 (1), PIN 3, trennen - Leitung bl (3) zu fahrzeugeigenem Gebläseregler mit Leitung sw (4) von Gebläserelais K3/30 verbinden - Leitung bl (2) vom 6-poligen Stecker C203 (1) mit Leitung rt (5) vom Gebläserelais K3/87a verbinden...
-
Seite 9: Abbildung Zentralelektrik
Outlander Thermo Top C Abbildung Zentralelektrik C-203 C-205... -
Seite 10: Vorwahluhr Und Option Sommer-/Winterschalter
Thermo Top C Outlander Vorwahluhr und Option Sommer-/Winterschalter ACHTUNG Bei der Montage der Vorwahluhr nicht auf das LCD- Display drücken HINWEIS Der dargestellte Einbauort der Vorwahluhr (1) und des Sommer-/Winterschalters (2) ist eine Empfehlung! Vor der Montage bitte den Einbauort mit Ihrem Kunden abstimmen. -
Seite 11: Option Telestart T70/T80
Outlander Thermo Top C Option Telestart T70/T80 Montage Telestart-Empfänger HINWEIS Beiliegende allgemeine Einbauanweisung für die Option Telestart T70/T80 beachten! Die Montage des Telestart-Empfängers (2) erfolgt im Fußraum auf der Fahrerseite! - Halter (1) des Telestart-Empfängers (2) mit Schraube M5 x 16 mm (3), Scheibe und Bundmutter M5 an vorhandener Bohrung gemäß... -
Seite 12: Halter Vorbereiten Nur Bei 2,0 L Turbo
Thermo Top C Outlander - Abgaswinkel (1) am Heizgerät aufstecken und mit Schlauchklemme befestigen - Abgasleitung (2) formen, auf Abgaswinkel (1) aufstecken und mit Schlauchklemme befestigen - Profilgummi rot (3) auf Abgasleitung (2) aufstecken 2 19 Halter vorbereiten nur bei 2,0 l Turbo - Ecke vom Halter gemäß... -
Seite 13: Heizgerät Einbauen
Outlander Thermo Top C - Lochbilder mit Ø 9,1 mm in Längsträger bohren und Einnietmuttern (1, 2) gemäß Abbildung einziehen - Blech (3, 24/2) gemäß Abbildungen 22 und 24 nach unten verformen 2 22 Heizgerät einbauen - Halter 1 (1) mit Schrauben M6 x 20 mm (2, 3),... - Seite 14 Thermo Top C Outlander 2 26 HINWEIS Zur Befestigung der Strebe am Heizgerät sind nur die im Lieferumfang beiliegenden Spezialschrauben Typ EJOT PT zu verwenden (Anzugsdrehmoment 10 Nm)! An Position 2, 29/2 ist eine Scheibe zwischen Heizgerät und Strebe (1, 29/1) einzufügen! - Strebe 2 (1) mit Ejotschraube (2) am Heizgerät lose...
- Seite 15 Outlander Thermo Top C HINWEIS Um sicherzustellen, dass der Stoßfänger nach der Montage des Heizgeräts ohne Probleme zu montieren ist, sollte dieser nun probeweise angebaut werden! - Heizgerät (3) ausrichten, dabei an den Positionen 1 zur Traverse (2), 31/1 zur Scheinwerfereinigung (31/2) (wenn vorhanden) und 32/1 zum Stoßfänger...
-
Seite 16: Abgaseinbindung
Thermo Top C Outlander Abgaseinbindung ACHTUNG Bei der Verlegung der Abgasanlage auf genügend Abstand zu Schläuchen, Leitungen und benachbarten Bauteilen achten! - Bohrung (1), Ø 7 mm, in Kühlertraverse gemäß Abbildung bohren 2 33 - Winkel (1) mit Schraube M6 x 20 mm (2) und Bund- mutter gemäß... - Seite 17 Outlander Thermo Top C - Unterfahrschutz einbauen - Profilgummi rot (1) mit Nut zwischen Unterfahr- schutz und Abgasleitungs-Endstück (2) gemäß Abbildung positionieren 2 37...
-
Seite 18: Brennlufteinbindung
Thermo Top C Outlander Brennlufteinbindung - Brennluftansaugleitung (1) mit geschlitzter Seite am Heizgerät aufstecken und mit Schlauchschelle befestigen - Brennluftansaugschalldämpfer Anschlag Brennluftansaugleitung eindrehen - Brennluftansaugleitung gemäß Abbildung formen - Brennluftansaugschalldämpfer (2) mit Kabelbinder fahrzeugeigenen Kabelbaum gemäß Abbildung befestigen - Brennluftansaugleitung gemäß... -
Seite 19: Brennstoffeinbindung
Outlander Thermo Top C Brennstoffeinbindung ACHTUNG Tankverschlussdeckel des Fahrzeugs öffnen, Tank belüften und Tankverschlussdeckel wieder schließen! Auslaufenden Kraftstoff mit geeignetem Behälter auffangen! Mecanyl-Brennstoffleitungen so verlegen, dass sie gegen Steinschlag geschützt sind! An scharfen Kanten sind Mecanyl-Brennstoffleitungen und Kabelbäume mit Scheuerschutz zu versehen! - Mecanyl-Brennstoffleitung (1) mit Schlauchstück (2) -
Seite 20: Brennstoffentnahme
Thermo Top C Outlander Brennstoffentnahme Die Brennstoffentnahme erfolgt mit dem Tankentnehmer aus der Tankarmatur. HINWEIS Beim Bohren auf Späne achten! Anzugsdrehmoment vom Tankentnehmer 5 Nm! - Tankarmatur nach Herstellerangaben ausbauen - Karosseriescheibe (1), Außen-Ø 22 mm, auflegen und Lochbild (2) auf Tankarmatur übertragen - Bohrung Ø... -
Seite 21: Wassereinbindung
Outlander Thermo Top C Wassereinbindung HINWEIS Alle Schlauchschellen mit 2 + 0,5 Nm festziehen! Auslaufendes Kühlwasser mit geeignetem Behälter auffangen! Wasserschläuche knickfrei verlegen! Durchflußrichtung der Umwälzpumpe vom Motor zum Heizgerät beachten! ACHTUNG Alle Schlauchschellen so positionieren, dass kein anderer Schlauch beschädigt werden kann! Im Folgenden wird eine Einbindung des Heizgerätes... - Seite 22 Thermo Top C Outlander - Flechtschutzschläuche, 1500 mm lang, jeweils auf Schlauch C und Schlauch E aufschieben - Beiliegende Schrumpfschläuche (1), 100 mm lang, mittig teilen und auf die Enden der Flechtschutz- schläuche aufschieben und einschrumpfen - Schlauch C und Schlauch B mittels Verbindungs-...
- Seite 23 Outlander Thermo Top C - Vormontierte Schläuche C und E über den Längs- träger in den Motorraum gemäß Abbildung verlegen 2 53 - Batterieschale einbauen - Schlauch C und Schlauch E gemäß Abbildung ausrichten 2 54 - Fahrzeugeigenen Wasserschlauch Motor- Ausgang Wärmetauscher-Eingang...
-
Seite 24: Abschließende Arbeiten
Thermo Top C Outlander Abschließende Arbeiten - Demontierte Teile in umgekehrter Reihenfolge wieder montieren - Alle Schlauchleitungen, Schlauch- und Rohrschellen sowie alle elektrischen Anschlüsse auf festen Sitz prüfen - Alle losen Leitungen mit Kabelbinder sichern - Heizgerätekomponenten mit Korrosionsschutzwachs (Tectyl ML, Bestell-Nr. 111329) einsprühen - Werkzeuge, wie z. -
Seite 25: Bedienungshinweise Für Den Endkunden
Outlander Thermo Top C Bedienungshinweise für den Endkunden (Ausschneiden und der Fahrzeugbedienungs- anleitung beifügen). Vor Abstellen des Fahrzeugs sind folgende Einstellungen vorzunehmen: Nur für Fahrzeuge ohne Klimaautomatik - Luftaustritt (1) auf „FRONTSCHEIBE“ - Temperaturregler (2) auf „MAX“ - Gebläseregler (3) auf Stufe „1“ oder maximal „2“... -
Seite 26: Bohrschablone Heizgerät
Thermo Top C Outlander Bohrschablone Heizgerät... -
Seite 27: Biegeschablone Tankentnehmer
Outlander Thermo Top C Biegeschablone Tankentnehmer... - Seite 28 Webasto AG Postfach 80 - 82132 Stockdorf - Hotline 0 18 05 / 93 22 78 Hotfax (0395) 55 92-353 - http://www.webasto.de Printed in Germany 05/05 Druck: Steffen...
