Webasto Thermo Top P Einbauanleitung
Renault clio / clio grandtour
international
Vorschau ausblenden
Andere Handbücher für Thermo Top P:
- Einbauanleitung (36 Seiten) ,
- Einbaudokumentation (40 Seiten) ,
- Einbau & bedienungsanleitung (19 Seiten)
Inhaltsverzeichnis
Werbung
Quicklinks
Wasser-Heizgerät
Zusatzheizung Thermo Top E
Zusatzheizung Thermo Top C

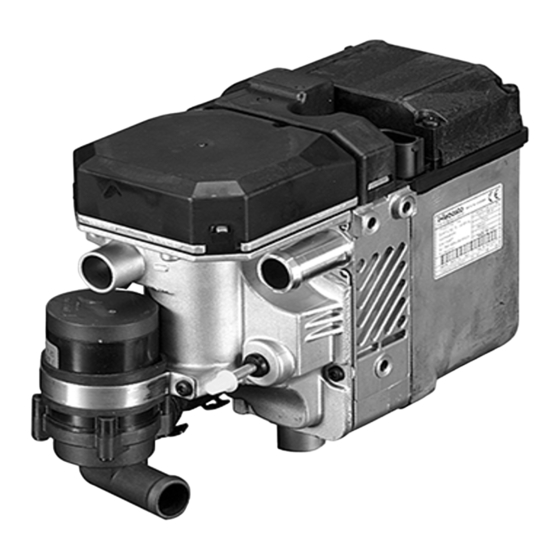

Zusatzheizung Thermo Top P
Einbauanleitung
Renault Clio / Clio Grandtour
International
Benzin
ab Modell 2005
Nur für Linkslenker
Kombination Automatikgetriebe mit Xenon-Licht nicht geprüft!
ACHTUNG!
Warnung vor Gefahr:
Das unsachgemäße Einbauen oder Reparieren von Webasto Heizsystemen kann Feuer ver-
ursachen oder zum Austritt von tödlichem Kohlenmonoxid führen. Dadurch können schwere
oder tödliche Verletzungen hervorgerufen werden.
Für den Einbau und die Reparatur von Webasto Heiz- und Kühlsystemen bedarf es eines
speziellen Firmentrainings, technischer Dokumentation, Spezialwerkzeuge und eine Spezial-
ausrüstung.
Es dürfen nur Originalteile von Webasto verwendet werden. Siehe dazu auch Zubehörkatalog
Luft- und Wasserheizgeräte von Webasto.
Versuchen Sie NIEMALS, Webasto Heiz- oder Kühlsysteme einzubauen oder zu repa-
rieren, wenn Sie das Firmentraining nicht erfolgreich abgeschlossen und dabei die
notwendigen technischen Fähigkeiten erworben haben und die für einen sachgerech-
ten Einbau und Reparatur nötigen technischen Dokumentationen, Werkzeuge und
Ausrüstungen nicht zur Verfügung stehen.
Befolgen Sie IMMER alle Webasto Einbau- und Reparaturanleitungen, und beachten Sie alle
Warnhinweise.
Webasto übernimmt keine Haftung für Mängel und Schäden, die auf einen Einbau durch un-
geschultes Personal zurückzuführen sind.
Ident.-Nr.: 1310519D
e1
00 0003
e1
00 0002
e1
00 0104
Schutzgebühr 10,- Euro
Feel the drive
© Webasto AG
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für Webasto Thermo Top P
Inhaltszusammenfassung für Webasto Thermo Top P
- Seite 1 Das unsachgemäße Einbauen oder Reparieren von Webasto Heizsystemen kann Feuer ver- ursachen oder zum Austritt von tödlichem Kohlenmonoxid führen. Dadurch können schwere oder tödliche Verletzungen hervorgerufen werden. Für den Einbau und die Reparatur von Webasto Heiz- und Kühlsystemen bedarf es eines speziellen Firmentrainings, technischer Dokumentation, Spezialwerkzeuge und eine Spezial- ausrüstung.
-
Seite 2: Inhaltsverzeichnis
Renault Clio / Clio Grandtour Inhaltsverzeichnis Gültigkeit Kühlmittelkreislauf Heizgerät / Einbaukit 1.2 Benzin Vorwort 1.6 Benzin Spezialwerkzeug Alle Fahrzeuge Erläuterungen zum Dokument Brennlufteinbindung Vorarbeiten Brennstoffeinbindung Einbauort Heizgerät Abgaseinbindung Elektrik vorbereiten Abschließende Arbeiten Einbindung Elektrik Schablone Tankentnehmer Gebläseansteuerung manuelle Klimaanlage Schablone Lochband A Gebläseansteuerung Klimaautomatik Schablone Lochband B Option Telestart... -
Seite 3: Heizgerät / Einbaukit
Thermo Top E Mittelklasse, Kombi Thermo Top C Oberklasse, Van, Offroader Thermo Top P Die Auswahl des Heizgerätes richtet sich nach der Innenraumgröße des Fahrzeugs und dem Komfort- anspruch des Kunden! Vorwort Diese Einbauanleitung gilt für die Fahrzeuge Renault Clio / Clio Grandtour mit Benzinmotor - Gültigkeit siehe Seite 2 - ab Modelljahr 2005 und später, wenn technische Änderungen am Fahrzeug... -
Seite 4: Erläuterungen Zum Dokument
Gefahr von Verletzungen oder tödlichen Un- fällen besondere Gefahr der Beschädigung von Bauteilen besondere Brand- und Explosionsgefahr Verweis auf allgemeine Einbauanweisung der Webasto Komponente bzw. auf fahrzeugspezifische Unterlagen des Herstellers Hinweis auf eine technische Besonderheit Der Pfeil im Fahrzeugpiktogramm zeigt die Position am... -
Seite 5: Vorarbeiten
Renault Clio / Clio Grandtour Vorarbeiten Achtung! - Batterie abklemmen! - Druck im Kühlsystem ablassen! - Fabriknummer vom Typschild Original auf das Typschild Duplikat übertragen - Die nicht zutreffende Jahreszahl auf dem Duplikatschild entfernen - Duplikatschild (Typschild) an geeigneter Stelle sichtbar anbringen - Batterie komplett ausbauen - Luftfilter komplett mit Ansaugschlauch ausbauen - Tankdeckel öffnen, Tank belüften... -
Seite 6: Elektrik Vorbereiten
Renault Clio / Clio Grandtour Elektrik vorbereiten Klimaautomatik Leitungsabschnitt 1 wird später für den An- schluß der Sicherung F4 und Leitungsab- sw 0,75mm² schnitt 2 für den Anschluß des Klimabedien- teiles benötigt. Leitungen ablängen 1900 Verbindungen gemäß Schaltplan mit beilie- genden Flachsteckhülsen herstellen. -
Seite 7: Einbindung Elektrik
Renault Clio / Clio Grandtour Elektrik Kabelbaumdurchführung Vorwahluhr / Opt. Sommer- / Winterschalter (1) Gummitülle (1) Vorwahluhr (2) Kabelbaum Gebläseansteuerung und (2) Sommer- / Winterschalter, Bohrung Ø12mm Vorwahluhr Schema Kabel- baumverle- Kabelbaum Dosierpumpe erst gung später zusammen mit Brenn- stoffleitung entlang der fahr- zeugeigenen Kraftstoffleitungen am Unterboden verlegen Sicherungshalter, K3-Relais... -
Seite 8: Gebläseansteuerung Manuelle Klimaanlage
Verbindungen gemäß Schaltplan mit beiliegenden Stoßverbindern herstellen. Gebläse- ( 1 ) Stecker Gebläsemotor ansteue- rung Webasto Renault rt/ws Schaltplan manuelle Klimaanla- Bauteile Webasto Bauteile Renault Farben und Symbole Heizgerät TT-C/E Gebläsemotor Sicherung 25A Gebläseschalter weiß Gebläserelais Sicherung Gebläse schwarz Legende braun grün... -
Seite 9: Gebläseansteuerung Klimaautomatik
Renault Clio / Clio Grandtour Gebläseansteuerung Klimaauto- matik Einbindung am 12-poligen Stecker blau vom Klimabedienteil. Verbindungen gemäß Schaltplan mit beilie- genden Stoßverbindern herstellen. Ansteue- rung Kli- ( 1 ) Ltg. ge zum Stecker bl Pin 10 mabedien- ( 2 ) Ltg. ge von Sicherung F14, isolieren und teil wegbinden ( 3 ) 12-poliger Stecker bl... - Seite 10 Renault Clio / Clio Grandtour Webasto Renault rt/ws 1,0mm² 1,5mm² 1,5mm² gn/ws Schaltplan Klimaauto- matik 1,0mm² Bauteile Webasto Bauteile Renault Farben und Symbole Heizgerät TT-C/E Gebläseregler Sicherung 25A Verbindungsstecker weiß Sicherung 5A Sicherung 10A schwarz Gebläserelais Sicherung 20A braun Legende Sicherung 15A grün...
-
Seite 11: Option Telestart
Renault Clio / Clio Grandtour Option Telestart ( 1 ) Empfänger ( 2 ) Halter ( 3 ) Blechschraube 5,5x13 Empfän- ger montie- ( 1 ) Antenne Antenne montieren... -
Seite 12: Einbauort Vorbereiten
Renault Clio / Clio Grandtour Einbauort vorbereiten Fahrzeuge mit Automatikgetriebe Steuergerät für Automatikgetriebe ( 1 ) demon- tieren, Halter entsorgen! Einbauort vorberei- Kombination mit Xenon-Licht nicht ge- prüft! Lochbänder A und B gemäß Schablone ab- längen und biegen. Steuergerät für Automa- tikgetriebe ( 3 ) mit Lochbänder A und B unterhalb vom linken Scheinwerfer montie- ren! Clip vom fzg.eigenen Kabelbaum an Po-... - Seite 13 Renault Clio / Clio Grandtour Alle Fahrzeuge ( 1 ) Halteclip entsorgen Einbauort vorberei- ( 1 ) Fahrzeugeigene Schraube bis zur Gewin- dehülse kürzen ( 2 ) Gewindehülse Einbauort vorberei- ( 1 ) Halter ( 2 ) Bohrung Ø 7mm 35mm Halter vor- bereiten...
-
Seite 14: Heizgerät Montieren
Renault Clio / Clio Grandtour ( 1 ) Einnietmutter M6 [2x] ( 2 ) Fahrzeugeigener Stehbolzen ( 3 ) Bohrung Ø 7mm Einbauort vorberei- An allen vier Befestigungspunkten Distanz- scheibe 5mm zwischen Halter und Fahrzeug einfügen! ( 1 ) Halter ( 2 ) Bundmutter M6 ( 3 ) Schraube M6x20, Karosseriescheibe, Bundmutter M6... -
Seite 15: Kühlmittelkreislauf
Renault Clio / Clio Grandtour Kühlmittelkreislauf ACHTUNG! Auslaufendes Kühlmittel ist mit geeignetem Behälter aufzufangen! Schläuche knickfrei verlegen! Wenn nicht anders beschrieben, erfolgt die Befestigung mit Kabelbindern! Schellen so positionieren, dass kein anderer Schlauch beschädigt werden kann! Bei der Montage der Schläuche ist das Heizgerät mit Kühlmittel zu befüllen! Der Anschluss erfolgt „Inline“... -
Seite 16: 1.2 Benzin
Renault Clio / Clio Grandtour 1.2 Benzin a = 680mm b = 740mm Schlauch B kurz hinter Bogen trennen. Abschnitt X entsorgen Wasser- schläuche ablängen Flechtschutzschläuche ablängen und auf Schlauch B und D aufschieben ( 1 ) Schrumpfschläuche mittig teilen, auf- schieben und einschrumpfen Wasser vorberei-... -
Seite 17: 1.6 Benzin
Renault Clio / Clio Grandtour 1.6 Benzin a = 650mm b = 650mm Schlauch B kurz hinter Bogen trennen. Abschnitt X entsorgen Wasser- schläuche ablängen Flechtschutzschläuche ablängen und auf Schlauch B und D aufschieben. Beiliegender Formschlauch A gemäß Schema montieren! ( 1 ) Schrumpfschläuche mittig teilen, auf- schieben und einschrumpfen Wasser... -
Seite 18: Alle Fahrzeuge
Renault Clio / Clio Grandtour Alle Fahrzeuge ( 1 ) Kantenschutz 100 lg ( 2 ) Kantenschutz 200 lg ( 3 ) Beiliegender Clip mit Kabelbinder in vor- handene Bohrung Clip und Kanten- schutz montieren Wasserschläuche vor dem Verbinden mit Kühlwasser befüllen! Anschluß... - Seite 19 Renault Clio / Clio Grandtour Brennluft Einbaulage Ansaugschalldämpfer beachten, siehe „Einbauanweisung“! Ansaugleitung um 60mm kürzen! ( 1 ) Brennluftleitung ( 2 ) Kabelbinder [2x] Schall- ( 3 ) Schalldämpfer dämpfer montieren ( 1 ) Brennluftleitung ( 2 ) Schlauchschelle Ø 27mm Brennluft- leitung montieren...
-
Seite 20: Brennstoffeinbindung
Renault Clio / Clio Grandtour Brennstoff VORSICHT! Tankdeckelverschluß des Fahrzeugs öffnen, Tank belüften und Tankverschluß wieder schließen! Auslaufenden Kraftstoff mit geeignetem Behälter auffangen! Brennstoffleitung und Kabelbaum Dosierpumpe so verlegen, dass sie gegen Steinschlag geschützt sind! Wenn nicht anders beschrieben, erfolgt die Befestigung mit Kabelbindern! An scharfen Kanten Brennstoffleitung und Kabelbaum mit Scheuerschutz versehen! ACHTUNG! Verlegung Brennstoffleitung und Kabelbaum zur Dosierpumpe erfolgt gemäß... - Seite 21 Renault Clio / Clio Grandtour Tank und Tankarmatur nach Herstelleranga- ben ausbauen! Lochbild gemäß Bild übertra- gen und Bohrung Ø 6mm bohren. ( 1 ) Tankarmatur ( 2 ) Karosseriescheibe Ø 5mm Tankarma- tur vorbe- reiten Tankentnehmer gemäß Schablone formen, ablängen und einsetzen, siehe „Einbauan- weisung“! ( 1 ) Tankarmatur...
- Seite 22 Renault Clio / Clio Grandtour ( 1 ) Tankarmatur ( 2 ) Tankentnehmer ( 3 ) Schlauchstück, Caillauschelle Ø 10mm [2x] ( 4 ) Reststück Brennstoffleitung Brenn- stofflei- tung an- schließen Brennstoffleitung vom Brennstoffentnehmer an Saugseite der Dosierpumpe [Seite ohne Stecker].
-
Seite 23: Abgaseinbindung
Renault Clio / Clio Grandtour Abgas ( 1 ) Abgasleitung a = 280mm ( 2 ) Abgasendstück b = 520mm Abgaslei- Abschnitt X entsorgen tung vor- bereiten Ejotstehbolzen, Anzugsdrehmoment 10 Nm! ( 1 ) Ejotstehbolzen, Distanzschraube M6x30 ( 2 ) Heizgerät Distanz- schraube montieren... - Seite 24 Renault Clio / Clio Grandtour ( 1 ) Abgasschalldämpfer ( 2 ) Schlauchklemme ( 3 ) Abgasendstück Abgas- endstück montieren Fahrzeuge ohne Unterfahrschutz! Auf ausreichenden Abstand zu benachbarten Bauteilen achten! ( 1 ) Abgasendstück ( 2 ) Rohrschelle Abgas- ( 3 ) Schraube M6x40, Distanzhülse 20 mm, endstück Bundmutter M6 an vorhandener Bohrung montieren...
- Seite 25 Renault Clio / Clio Grandtour Abgasendstück ( 2 ) bündig am Profilgummi rot ( 1 ) ausrichten! Unterfahr- schutz montieren...
-
Seite 26: Abschließende Arbeiten
Endkunden“ einstellen - Funktion der Standheizung prüfen, siehe Betriebsanweisung / Einbauanweisung - Hinweisschild „Standheizung vor dem Tanken abschalten“ im Bereich des Einfüllstutzen anbrin- Feel the drive Webasto AG Postfach 80 D-82131 Stockdorf / Germany National Hotline: 01805 93 22 78... -
Seite 27: Schablone Tankentnehmer
Renault Clio / Clio Grandtour Schablone Tankentnehmer Ansicht A 100mm Maßstab 1:1 Größe der Druckausgabe mit Maßlinien vergleichen. Zulässige Toleranz maximal 2%. Bei größeren Abweichungen Druckereinstellung entspre- chend korrigieren oder Originalausdruck anfordern. 100mm... -
Seite 28: Schablone Lochband A
Renault Clio / Clio Grandtour Schablone Lochband A Schablone Lochband B... -
Seite 29: Bedienungshinweise Für Den Endkunden
Renault Clio / Clio Grandtour Bedienungshinweise für den Endkunden Bitte Seite entnehmen und der Fahrzeug- Bedienungsanleitung beifügen! Hinweis: Wir empfehlen die Heizzeit auf die Fahrzeit abzustimmen. Heizzeit = Fahrzeit Beispiel: Bei einer Fahrzeit von ca. 20min (einfache Strecke) empfehlen wir eine Einschaltdauer von 20min nicht zu überschreiten.
