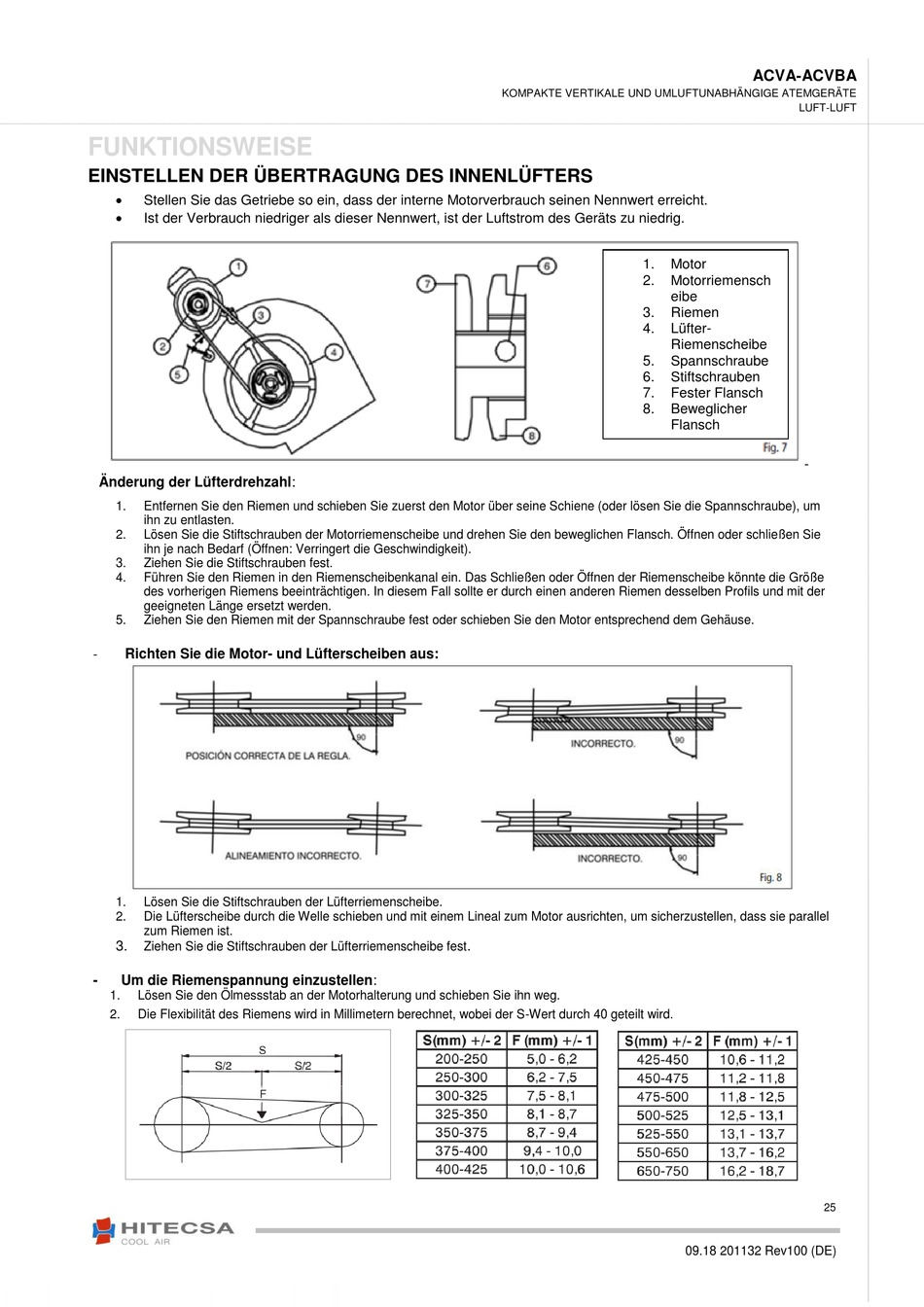

FUNKTIONSWEISE
EINSTELLEN DER ÜBERTRAGUNG DES INNENLÜFTERS
Stellen Sie das Getriebe so ein, dass der interne Motorverbrauch seinen Nennwert erreicht.
Ist der Verbrauch niedriger als dieser Nennwert, ist der Luftstrom des Geräts zu niedrig.
Änderung der Lüfterdrehzahl:
1.
Entfernen Sie den Riemen und schieben Sie zuerst den Motor über seine Schiene (oder lösen Sie die Spannschraube), um
ihn zu entlasten.
2.
Lösen Sie die Stiftschrauben der Motorriemenscheibe und drehen Sie den beweglichen Flansch. Öffnen oder schließen Sie
ihn je nach Bedarf (Öffnen: Verringert die Geschwindigkeit).
3.
Ziehen Sie die Stiftschrauben fest.
4.
Führen Sie den Riemen in den Riemenscheibenkanal ein. Das Schließen oder Öffnen der Riemenscheibe könnte die Größe
des vorherigen Riemens beeinträchtigen. In diesem Fall sollte er durch einen anderen Riemen desselben Profils und mit der
geeigneten Länge ersetzt werden.
5.
Ziehen Sie den Riemen mit der Spannschraube fest oder schieben Sie den Motor entsprechend dem Gehäuse.
-
Richten Sie die Motor- und Lüfterscheiben aus:
1.
Lösen Sie die Stiftschrauben der Lüfterriemenscheibe.
2.
Die Lüfterscheibe durch die Welle schieben und mit einem Lineal zum Motor ausrichten, um sicherzustellen, dass sie parallel
zum Riemen ist.
3.
Ziehen Sie die Stiftschrauben der Lüfterriemenscheibe fest
-
Um die Riemenspannung einzustellen:
1.
Lösen Sie den Ölmessstab an der Motorhalterung und schieben Sie ihn weg.
2.
Die Flexibilität des Riemens wird in Millimetern berechnet, wobei der S-Wert durch 40 geteilt wird.
KOMPAKTE VERTIKALE UND UMLUFTUNABHÄNGIGE ATEMGERÄTE
.
ACVA-ACVBA
LUFT-LUFT
1.
Motor
2.
Motorriemensch
eibe
3.
Riemen
4.
Lüfter-
Riemenscheibe
5.
Spannschraube
6.
Stiftschrauben
7.
Fester Flansch
8.
Beweglicher
Flansch
-
09.18 201132 Rev100 (DE)
25
