ACVA-ACVBA
KOMPAKTE VERTIKALE UND UMLUFTUNABHÄNGIGE ATEMGERÄTE
LUFT-LUFT
INSTALLATION

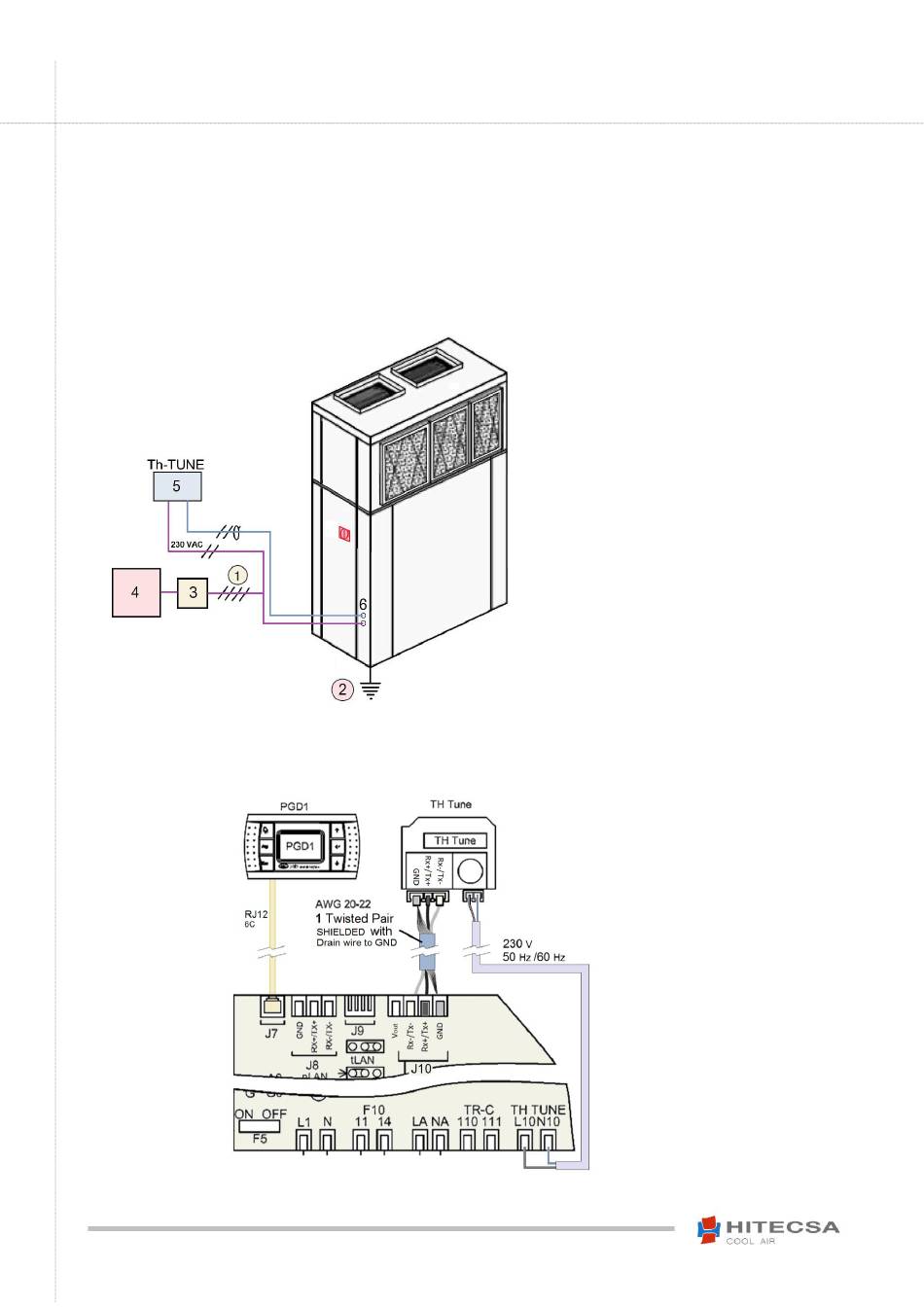

SCHALTBILD
Weitere Informationen finden Sie in den Benutzerhandbüchern und elektrischen Schaltplänen.
22
09.18 201132 Rev100 (DE)
(DE)
LEGENDE
1.
4-adriges Netzteil (dreiphasig + neutral
400 V / 3 + N / 50 Hz)
2.
Erdung
3.
Sicherungen mit verzögerter Wirkung
oder magnetothermische Sicherungen
Krümmung D
4.
Allgemeiner Schalter
5.
Th Tune Fernbedienung
Zwei separate Schläuche (Netzkabel
nicht mit Steuerkabel mischen)
-
230V 2-adriges Netzkabel
-
Geschirmtes Kabel AWG20 / 22 mit
GND-Ableitern
6.
Kabeleingang
(Die Position kann je nach Modell
variieren)
