ACVA-ACVBA
KOMPAKTE VERTIKALE UND UMLUFTUNABHÄNGIGE ATEMGERÄTE
LUFT-LUFT
INSTALLATION
DRAINAGE
Alle Abflüsse werden über einen 3/4 „männlichen" Gasanschluss (MPT) angeschlossen.
Der Durchmesser der Abflussleitung muss gleich oder größer als der Anschlussdurchmesser der Einheit sein, abhängig
von der Länge und der Gebäudekonfiguration.
Die Abflussleitung muss eine Neigung von mindestens 2 % aufweisen, um eine gute Ableitung des Kondenswassers zu
gewährleisten

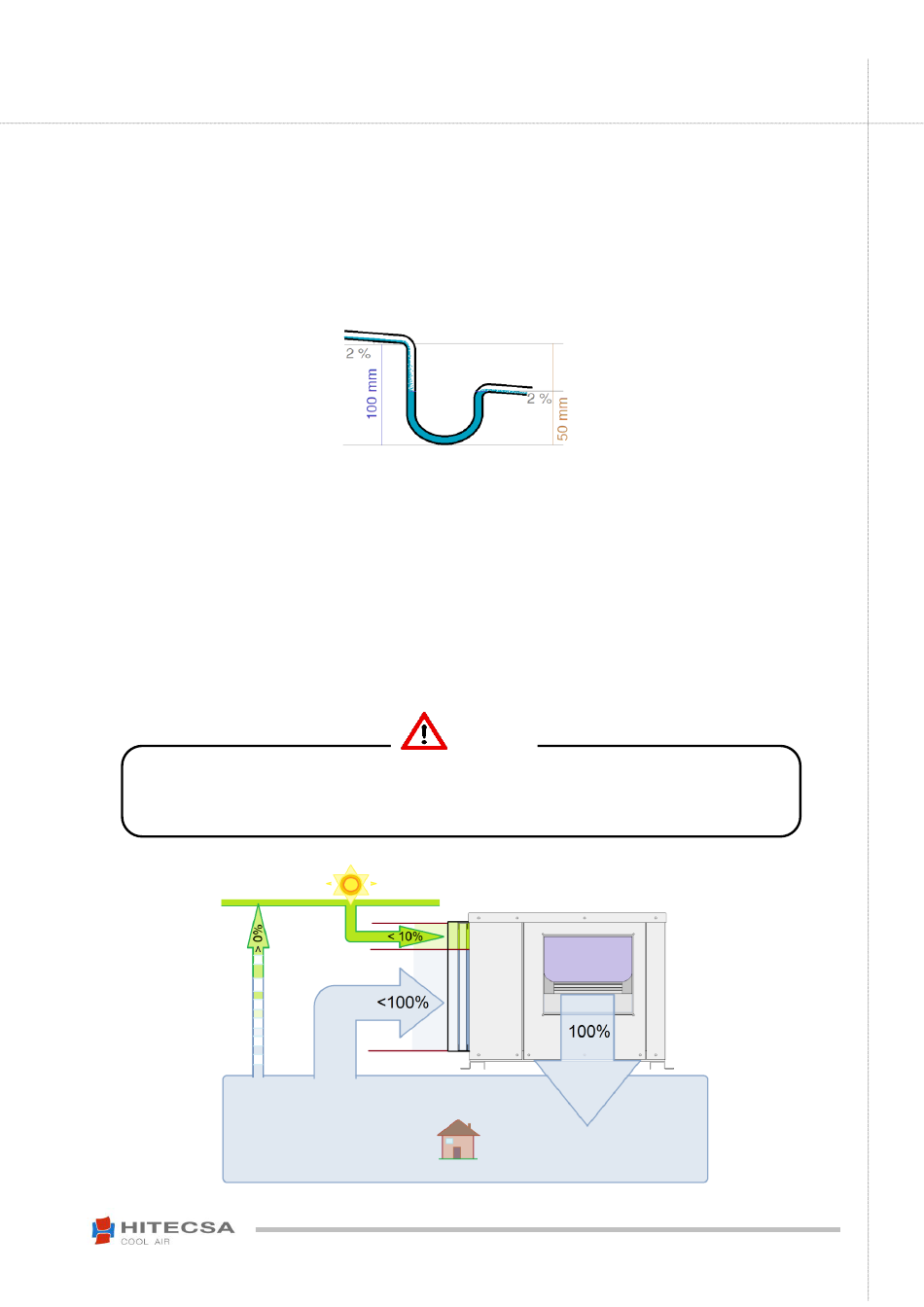

Es ist ratsam, einen Siphon mit den entsprechenden Abmessungen herzustellen (siehe Zeichnung).
Empfohlene SIFÖN-Maßnahmen
Wenn die Temperatur der Abflussleitung unter 0 Grad liegt, muss eine Wärmeisolierung oder ein elektrisches Heizkabel
angebracht werden, um ein Einfrieren und eine Beschädigung des Rohrs zu verhindern.
LÜFTUNGSROHRE
Die Abmessungen der Rohre sind auf Basis der Luftdurchflussrate und dem verfügbaren statischen Druck der Einheit zu
bestimmen.
Die Rohre müssen von qualifiziertem technischem Personal entworfen werden.
Verwenden Sie Rohre aus unbrennbaren Materialien, die im Brandfall keine giftigen Gase abgeben. Es ist ratsam,
Metallrohre mit Isolierung zu verwenden.
Verwenden Sie zur Verbindung des Luftrohrs mit dem Gerät ein flexibles Teil, um Vibrationen und Geräusche zu
vermeiden
.
ACHTUNG
Bei Maschinen, die für den menschlichen Komfort bestimmt sind, ist es erforderlich, eine
externe Lufterneuerung von mehr als 0 % und weniger als 10 % vorzusehen.
19
09.18 201132 Rev100 (DE)
