INSTALLATION

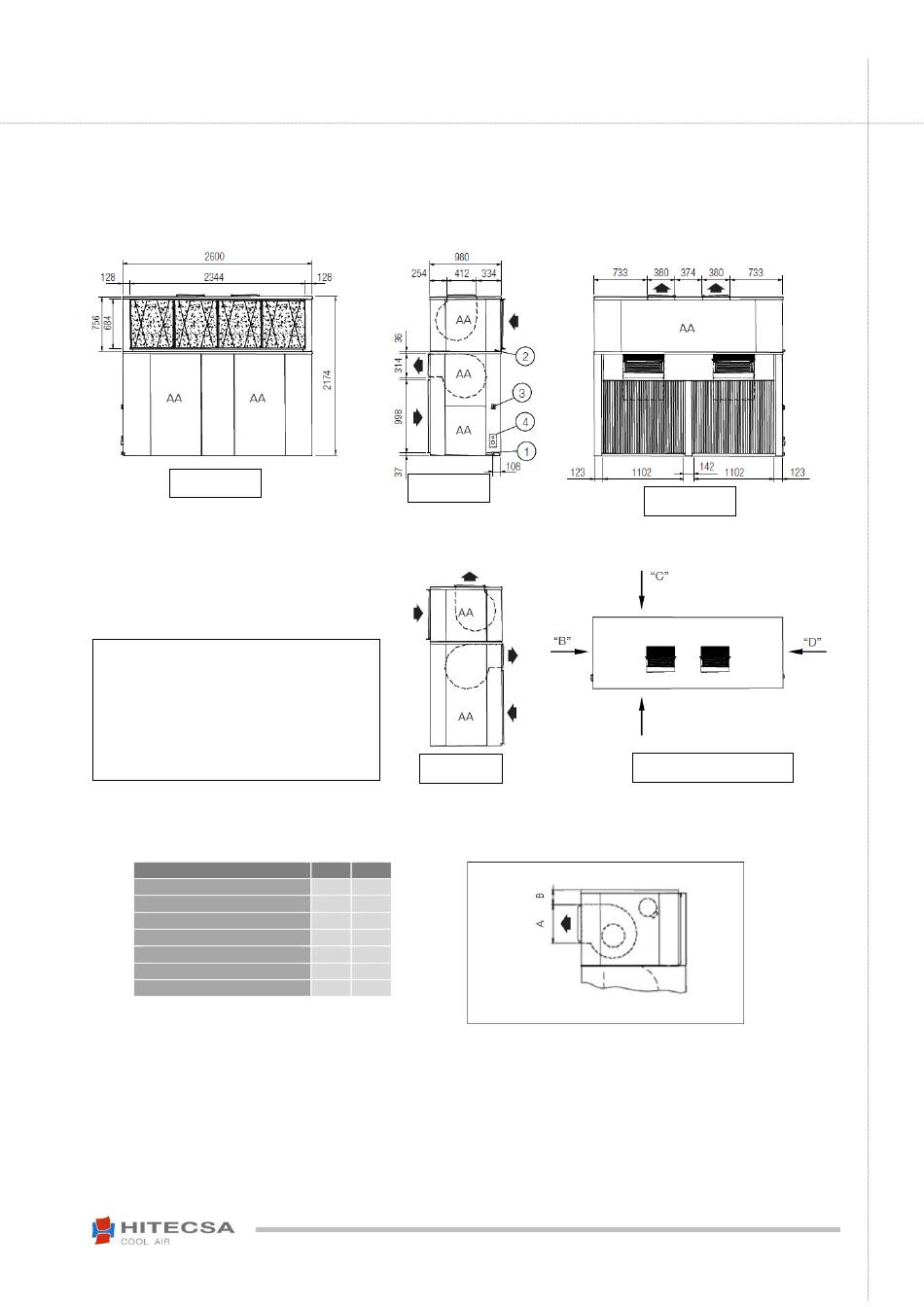

ABMESSUNGEN

Modelle 2002, 2300, 2402

SICHT "A"
LEGENDE:
1. Außenabfluss 3/4" männlich (ACVBA)
2. Innenabfluss 3/4" männlich.
3. Allgemeiner Schalter.
4. Eingang Stromversorgung.
AA. Zugangspaneel.
OPTIONALE LUFTENTLADUNG UND ZUFÜHRUNG
MODELL
ACVA-ACVBA 351-501
ACVA-ACVBA 701-801
ACVA-ACVBA 1001-1201
ACVA 1002-1502
ACVBA 1402-1602
ACVA 2002-2402
ACVBA 2002-2402
SICHT "B"
SICHT "D"
A B
294 109
347 104
349 114
349 115
349 207
411 41
411 89
KOMPAKTE VERTIKALE UND UMLUFTUNABHÄNGIGE ATEMGERÄTE
SICHT "C"
DRAUFSICHT
ACVA-ACVBA
LUFT-LUFT
17
09.18 201132 Rev100 (DE)
