Installation; Abmessungen; Modelle 351, 401, 501 - Hitecsa ACVA-ACVBA 501 Installations-, Betriebs- Und Wartungsanleitung

INSTALLATION

ABMESSUNGEN

Modelle 351, 401, 501

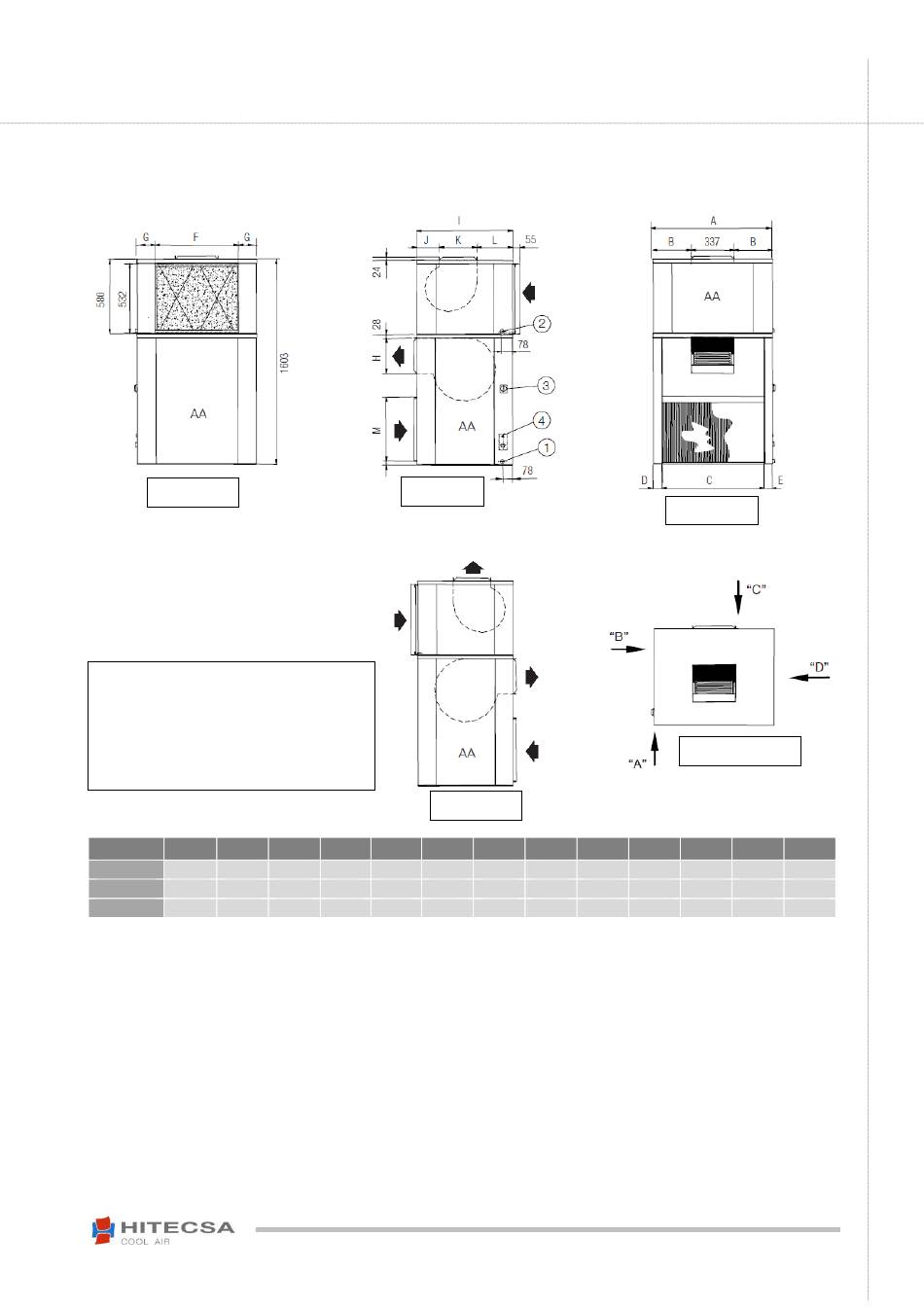

SICHT "A"
LEGENDE:
1. Außenabfluss 3/4" männlich (ACVBA)
2. Innenabfluss 3/4" männlich.
3. Allgemeiner Schalter.
4. Eingang Stromversorgung.
AA. Zugangspaneel.
MODELL A B
351 937 300
401 937 300
501 1087 375
SICHT "B"
SICHT "D"
C D E F
804 71 62 651
804 71 62 651
904 91 92 731
KOMPAKTE VERTIKALE UND UMLUFTUNABHÄNGIGE ATEMGERÄTE
G H I J
143 277 750 176
143 301 750 176
143 277 750 176
ACVA-ACVBA
LUFT-LUFT
SICHT "C"
DRAUFSICHT
K L M
294 280 500
294 280 500
294 280 500
