Anschluss ABS-Sensor an das SmartBoard (nur bei Trailer EBS D erforderlich)
5.2

Inbetriebnahme

Situation
Das SmartBoard wurde bereits mit einer anderen Trai-
ler EBS betrieben oder die Systemkonfiguration des
Fahrzeugs hat sich verändert.
Gewährleistung der korrekten Anzeige des internen
Kilometerzählers (Trailer EBS E oder Trailer EBS D
und Y-Sensorkabel)
Einbau und Installation
2 Kabelfamilie 449 911 ... 0
3 SmartBoard 446 192 110 0
4 Reifendrucküberwachung (IVTM) 446 220 ... 0
5 Kabelfamilie 449 ... ... 0

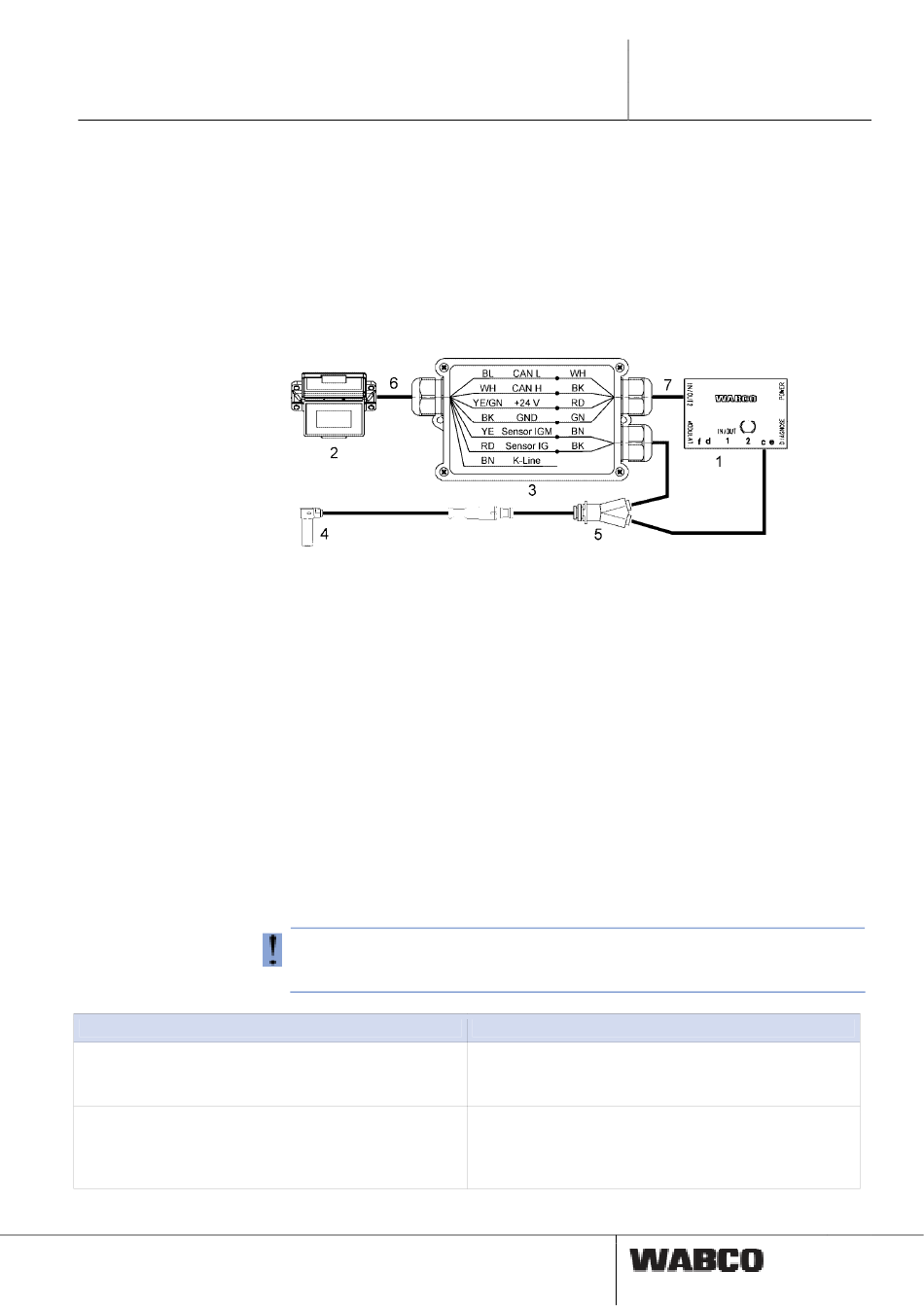

Um den internen Kilometerzähler des SmartBoard auch mit Trailer EBS D betreiben
zu können, muss ein ABS-Sensor mit einem Y-Kabel an das SmartBoard ange-
schlossen werden. Verbinden Sie dazu die Kabelenden in einem Verteilergehäuse
entsprechend der Darstellung.
1 Trailer EBS D Modulator 480 102 014 0
2 SmartBoard 446 192 110 0
3 Verteilergehäuse
4 ABS-Sensor 441 032 578 0 / 441 032 579 0
5 Y-Kabel 894 590 075 0
6 Kabel 449 637 050 0
7 Kabelfamilie 449 378 ... 0
Sofort nach Anschluss an Trailer EBS ist das SmartBoard betriebsbereit. Eine Pa-
rametrierung ist nur für besondere Einsatzfälle erforderlich.
– Stecken Sie den ABS-Stecker an den Motorwagen und schalten Sie die Zündung
an.
– Führen Sie gegebenenfalls noch spezielle Einstellungen entsprechend der fol-
genden Tabelle aus.
Sollten keine Daten der Trailer EBS D ECU angezeigt werden (Kilometerzähler,
Systeminformationen), dann sollte mittels Diagnose an der Trailer EBS D die Akti-
vierung des CAN 2 kontrolliert werden.
Ablauf
Ausführen der Funktion <AutoConfig> im Menü <Ex-
tras> (siehe Kapitel 4.4.14.4 „Auto Config", Seite 37).
Einstellen der Reifenparameter im Menü <Reifen>
(siehe Seite 34).
Diese Funktion ist auch über die Diagnose Software
verfügbar.
