SmartBoard
5.1
Verkabelungshinweise
Anschluss SmartBoard an Trailer EBS D (Schaltplan 841 801 913 0)
Anschluss SmartBoard an Trailer EBS E (Schaltplan 841 802 155 0 / 159 0)
42
Einbau und Installation

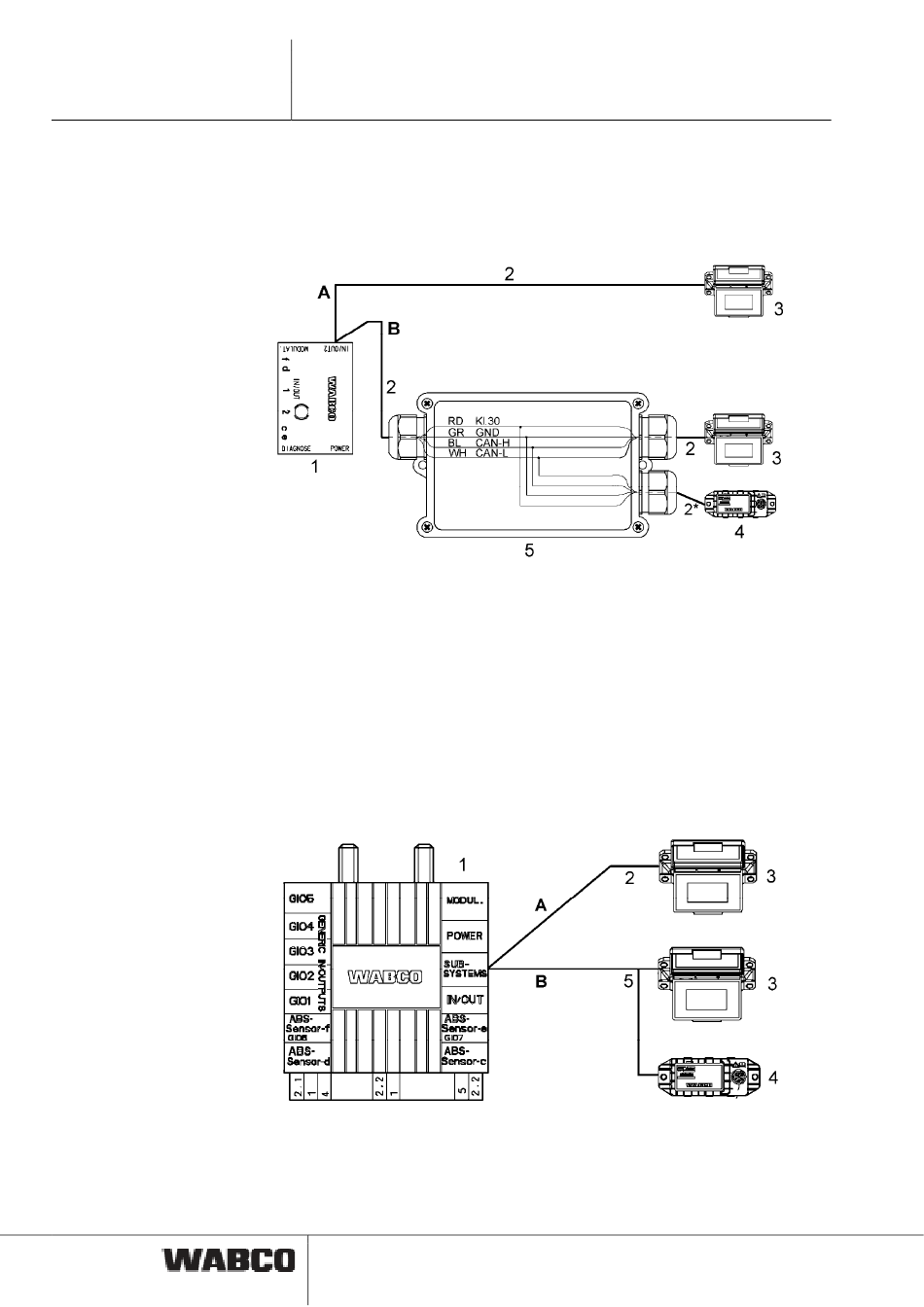

Das SmartBoard wird an den Anschluss IN/OUT2 des Trailer EBS D Modulators an-
geschlossen. Mittels der Diagnostic Software muss CAN 2 muss aktiviert werden.
A Option Trailer EBS D mit SmartBoard
B Option Trailer EBS D mit SmartBoard und Reifendrucküberwachung (IVTM)
1
Trailer EBS D Modulator 480 102 014 0
2
Kabelfamilie 449 377 ... 0 (* maximale Länge: 0,3 m, nur bei IVTM)
3
SmartBoard 446 192 110 0
4
Reifendrucküberwachung (IVTM) 446 220 014 0
5
Verteilergehäuse
Das SmartBoard wird an den Anschluss SUBSYSTEMS des Trailer EBS E Modula-
tors angeschlossen.
A Option Trailer EBS E mit SmartBoard
B Option Trailer EBS E mit SmartBoard und Reifendrucküberwachung (IVTM)
1
Trailer EBS E Modulator 480 102 ... 0
