Systembeschreibung; Systemkonfiguration - WABCO SmartBoard Systembeschreibung

3
SmartBoard
3

Systembeschreibung

3.1

Systemkonfiguration

10
Systembeschreibung
Das SmartBoard wird standardmäßig zusammen mit Trailer EBS betrieben und
zeigt die von Trailer EBS übermittelten Daten an.
Das SmartBoard wird mit Trailer EBS verbunden. Das Reifendrucküberwachungs-
system IVTM und die BVA (Bremsbelagverschleißanzeige) sind wiederum mit Trai-
ler EBS verbunden und übertragen ihre Daten somit über das Trailer EBS an das
SmartBoard.
Der Kilometerzähler wird vom Trailer EBS gespeist. Um den internen Kilometerzäh-
ler des SmartBoards unabhängig von der Funktion des Trailer EBS D (auch ohne
ABS-Steckverbindung zum Motorwagen) zu betreiben, muss das SmartBoard mit-
tels Y-Kabel an den Radsensor direkt angeschlossen. Bei Anbindung an Trailer EBS
E ist dies nicht erforderlich: das Signal des Radsensors wird auch ohne Stromver-
sorgung durch den Motorwagen direkt dem SmartBoard übermittelt.
Die Steuerung der Luftfederungsfunktionen (z. B. Heben & Senken der Liftachse,
des Chassis) setzt die entsprechende Konfiguration von Trailer EBS E voraus.

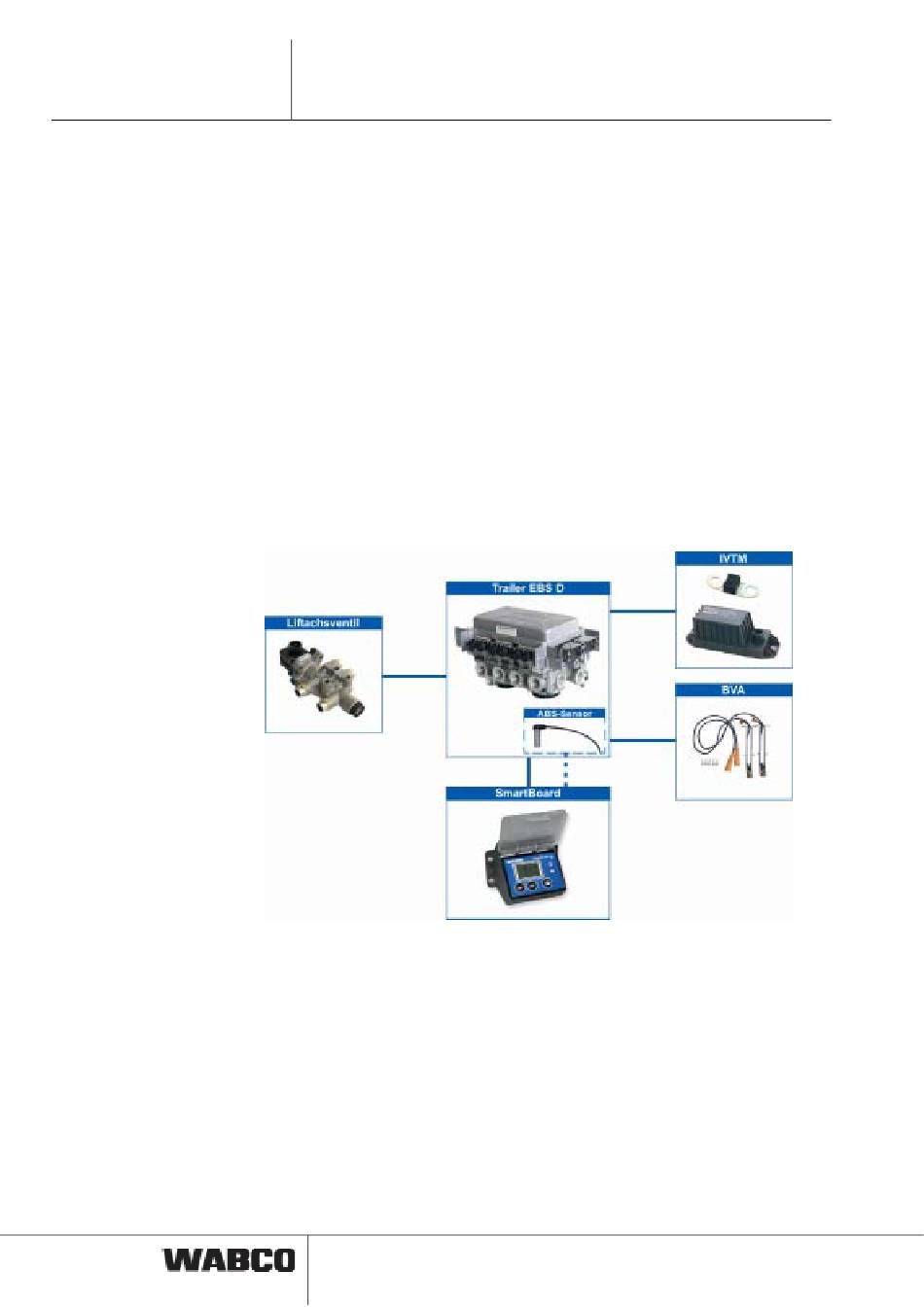

Abb. 3-1: Systemkonfiguration in Verbindung mit Trailer EBS D
