Installationshinweise

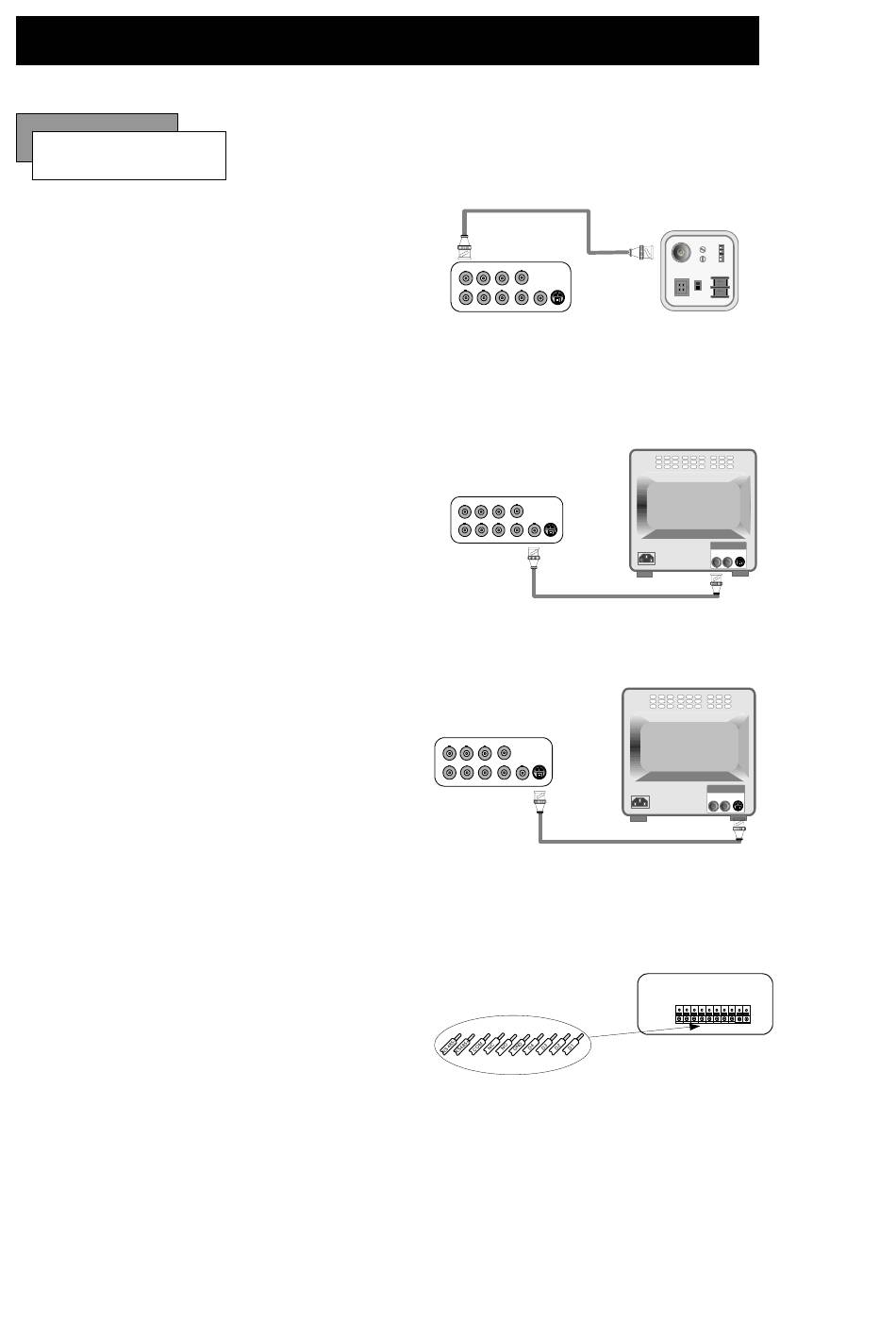

Anschlüsse
1) Kamera-Verbindung
Schließen Sie die Kamera an dem
entsprechenden Videoeingang an.
2) Monitor-Verbindung für FBAS-Ausgang
Schließen Sie den Monitor an dem
entsprechenden Videoausgang an.
3) Monitor-Verbindung für S-VHS-Ausgang
Schließen Sie den Monitor an dem
entsprechenden Videoausgang an.
4) Schraubanschlüsse
Stellen Sie die Verbindungen entsprechend
der nachstehenden Tabelle her.
Schraubklemmen
KL 1 RS485 -
KL 2 RS485 +
KL 3 Gemeinsamer
KL 4 NC(öffner)
KL 5 NO(schliesser)
CH1 CH2 CH3 CH4
MONITOR
CH1 CH2 CH3 CH4
CH4
CH1 CH2 CH3
MONITOR
CH1 CH2 CH3 CH4
CH1 CH2 CH3 CH4
MONITOR
CH1 CH2 CH3 CH4
KL 6 Masse
KL 7 Alarm 1
KL 8 Alarm 2
KL 9 Alarm 3
KL 10 Alarm 4
6
DC
LEVEL
V.P
VIDEO
DC
VIDEO
LENS
AC24V/DC12
Rear part of CAMERA
VIDEO A
IN OUT
VIDEO A
IN OUT
1 2 3 4 5 6 7 8 9 10
