R
R
Installations- und Betriebsanleitung
C
C
Installations- und Betriebsanleitung
Sehr geehrter Kunde!
Mit der Wahl für ein VC Produkt haben Sie sich für
ein professionelles Gerät entschieden,
das höchste Qualität und Zuverlässigkeit gewährleistet.
Bitte lesen Sie die nachfolgenden Hinweise vor
der Installation bzw. Inbetriebnahme genau durch, damit Sie
in den vollen Genuß aller Produktvorteile kommen.

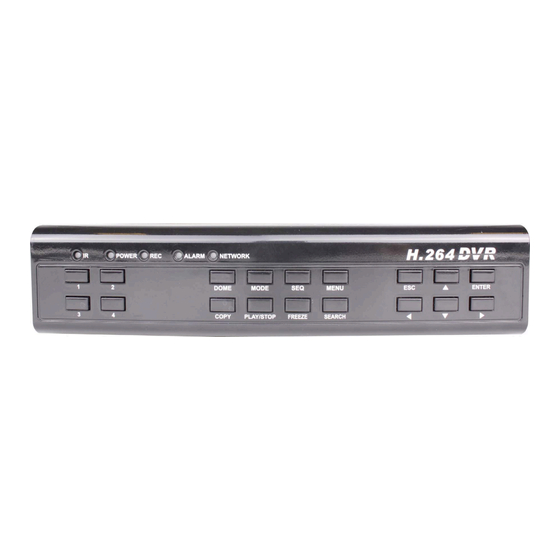

Digitaler Videorekorder
Einrichtung
Art. Nr. 15004
©
Änderungen in Technik, Design und Ausstattung vorbehalten
IB_15004-E / 8.
.20
Änderungen in Technik, Design und Ausstattung vorbehalten

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für VC 15004

Inhaltszusammenfassung für VC 15004

  • Seite 1 Installations- und Betriebsanleitung Installations- und Betriebsanleitung Sehr geehrter Kunde! Mit der Wahl für ein VC Produkt haben Sie sich für ein professionelles Gerät entschieden, das höchste Qualität und Zuverlässigkeit gewährleistet. Bitte lesen Sie die nachfolgenden Hinweise vor der Installation bzw. Inbetriebnahme genau durch, damit Sie in den vollen Genuß...

  • Seite 3: Sicherheitshinweise

    Installations- und Betriebsanleitung Sicherheitshinweise Lesen Sie diese Installations-und Betriebsanleitung vor Inbetriebnahme sorgfältig durch! Damit werden eventuelle Schäden durch nicht sachgemäßen Gebrauch vermieden. Beachten Sie die am Gerät angebrachten Warnhinweise. Die Geräte dürfen nur in nicht explosionsgefährdeten Bereichen eingesetzt werden. Bevor Sie das Netzteil anschließen, achten Sie darauf, dass die Spannung und Stromaufnahme vom Netzteil der Spannungsangabe des Gerätes entsprechen.

  • Seite 5: Warnungen Und Präventive Hinweise

    Warnungen und präventive Hinweise  Achten Sie darauf dass das Gerät nicht zu Boden fällt oder Stössen ausgesetzt wird.  Platzieren Sie dieses Gerät nicht auf unstabilem Untergrund.  Dieses Gerät ist nur für geschlossene Räume. Platzieren Sie das Gerät nicht in feuchten Räumen.
  • Seite 6 Wichtige Information Bevor Sie die Installation weiterführen, lesen und beachten Sie bitte alle Instruktionen und Warnungen im Handbuch. Bewahren Sie dieses Handbuch und die Originalrechung für zukünftige Referenzen, und falls nötig, zur Garantieleistung, auf. Wenn Sie das Gerät auspacken prüfen Sie bitte ob alle Teile vorhanden sind. Sollte ein Teil fehlen oder offensichtlich beschädigt sein, INSTALLIEREN SIE DAS GERÄT NICHT und BENUTZEN SIE ES NICHT.

  • Seite 7: Inhaltsverzeichnis

    Inhaltsverzeichnis Bedienelemente Ereignis Beschreibung der LED’s ezRekord Einstellungen Anschluss des Gerätes Daueraufnahme Anschliessen weiterer Elemente Audio Aufnahme Konfiguration Datenbereinigung Passwortüberprüfung Sequenz Einstellungen System Einstellung Main Umschaltzeit Version Main Zeitplan Sprache Ereigniseinstellung Datum/Zeit Interner Summer NTP Einrichtung Ereignis Icon Einheit/Name E-Mail Notiz Passwort E-Mail Anhänge Netzwerkeinstellung...

  • Seite 8: Bedienelemente

    Bedienelemente Kanaltasten 1-4 Sowohl im Live- als auch im Playback Modus wird durch das Drücken dieser Taste das Video als Vollbild gezeigt. Die Zahl der Kanaltasten entspricht der Anzahl der Videoeingänge welche vom System unterstützt werden. COPY Betätigen Sie im Wiedergabe-Modus die Taste „Copy“, um die Start- und Endzeit des zu exportierenden Videos festzulegen.
  • Seite 9 FREEZE (Standbild) Drücken Sie Freeze, während Sie das Live Bild beobachten und das Bild bleibt stehen. Die Datums- und Zeitanzeige am Monitor läuft weiter. Drücken Sie noch einmal FREEZE, um zum Live Modus zurückzukehren. Wenn Sie FREEZE während des Abspielens eines aufgezeichneten Videos drücken, wird dieses angehalten.

  • Seite 10: Beschreibung Der Led's

    Beschreibung der LED’s Power LED (Grün) LED leuchtet, wenn das Gerät mit der korrekten Spannung versorgt wird. Netzwerk LED (Grün) Die LED Anzeige leuchtet, wenn das System in ein Netzwerk eingebunden ist und blinkt, wenn Daten übertragen werden REC LED (Grün) Die LED Anzeige blinkt während das Gerät aufzeichnet.

  • Seite 11: Anschluss Des Gerätes

    Geräte wie USB-Sticks anzuschliessen. Das Gerät erlaubt die Bedienung des OSD Menüs per USB Maus. Audio In / Out Die 15004 Geräteserie bietet 4 Kanäle für Audioaufzeichnung. Der Audioeingang ist die Verbindung von einer Audioquelle, z.B. externem Mikrophon, zur Basiseinheit; die Audioausgänge zu einem Audio Ausgabegerät, z.B.

  • Seite 12: Anschliessen Weiterer Elemente

    Alarm I/O & RS485 Das Gerät bietet Alarmeingangs-/Alarmausgangskontakte und eine RS-485 Schnittstelle, um angeschlossenen Dome Kameras zu kontrollieren. Der Anschluß erfolgt über die D-Sub 15pol. Buchse. Pin 1 Alarmausgang Schliesser Pin 9 Alarmausgang Öffner Pin2 Alarmausgang Gemeinsamer Pin 10 Gemeinsamer Pin 3 RS-485 D+ Pin 11 Gemeinsamer...

  • Seite 13: Konfiguration

    Konfiguration User Management / Passwortüberprüfung Die Konfiguration des DVR erfolgt über das grafische Benutzer Interface. In Verbindung mit einer USB-Maus ist die Konfiguration genau so einfach wie auf einem PC. Betätigen Sie die Menütaste und geben Sie einen gültigen Benutzernamen ein. Es existieren 2 voreingestellte Benutzernamen.
  • Seite 14 Nun erscheint die Passwortabfrage. In der Werkseinstellung gilt admin 1234 Hinweis user 4321 Als Administrator stehen Ihnen alle Menüpunkte zur Verfügung, während dem Benutzer nur eingeschränkte Rechte zugebilligt werden. Betätigen Sie nach Eingabe des Passwortes über die Kanaltasten an der Vorderseite die Taste „ENTER“.

  • Seite 15: System Einstellung

    System Einstellung In diesem Menü werden alle das System/Gerät betreffenden Einstellungen getätigt: Version System/Version Info Modell Name L08E8-04 Video System Hardware 12-44-A3 Software 0023-0390-0464-3648 MAC-Adress 1 00:D0:89:03:C4:95 Software-Akt. über lokales Laufwerk Modell Name Hier erscheint die aktuelle Modellbezeichnung. Video System Hier erscheint das aktuell gewählte Videosystem (PAL/NTSC). Hardware Hier erscheint die aktuelle Hardwareversion.

  • Seite 16: Sprache

    Sprache Im Menü „Sprache“ erfolgt die Sprachauswahl für die Menüsprache. Wählen Sie über die Richtungstasten „Auf“ und „Ab“ das Menü „Sprache“ aus und bestätigen Sie mit „Enter“. Die Sprachauswahl blinkt. Wählen Sie jetzt über die Richtungstasten „Auf“ und „Ab“ die gewünschte Sprache und bestätigen Sie diese Auswahl mit der Taste „Enter“.

  • Seite 17: Datum/Zeit

    Datum / Zeit Datum 2009/05/ 13 Zeit PM09:34:12 Zeitzone +01:00 Zeit/Datumformat 1 Reihe Datumanzeige Modus Y/M/T Zeitanzeige Modus 12 Uhr Zeit-/ Datumordnung Datum zuerst Zeitumstellungseinrichtung NTP Einrichtung Im Datum/Zeit Menü können das Datum, die Zeit und andere OSD Parameter eingestellt werden. Die Administratorrechte sind notwendig, um das Untermenü...

  • Seite 18: Zeitumstellungseinrichtung

    Datumanzeige Modus Diese Funktion ermöglicht dem Nutzer die Anzeigeart einzustellen. Drei Optionen stehen zur Wahl: <Y/M/D>, <M/D/Y>, oder <D/M/Y>. “Y” steht für “Jahr”, “M” für “Monat” und “D” für “Tag”. Gehen Sie zu dieser Funktion und drücken Sie ENTER, die Option beginnt zu blinken.

  • Seite 19: Ntp Einrichtung

    DST Anfang / Ende Mit dieser Funktion stellen Sie die Dauer der Sommerzeit ein. Verwenden Sie die Richtungstasten, um den Cursor in das nächste bzw. vorherige Feld zu stellen, die Auf- / Ab- Tasten, um die Einstellung zu ändern. DST Neigung Die Funktion erlaubt die Eingabe in Minuten, um wieviel die Sommerzeit früher beginnt.

  • Seite 20: Einheit/Name

    Einheit Name Im Menü „Einheit Name“ erfolgt die Vergabe einer Bezeichnung für den Rekorder. Wählen Sie über die Richtungstasten „Auf“ und „Ab“ das Menü „Einheit Name“ aus und bestätigen Sie mit „Enter“. Es öffnet sich folgendes Untermenü: Der Buchstabe „A“ blinkt. Wählen Sie jetzt über die Richtungstasten „Auf“ und „Ab“ die gewünschten Buchstaben und Zeichen.

  • Seite 21: Password Protection / Passwort Einschalten

    Passwort / User Management Im Menü „Passwort“ bzw. „User Management“ erfolgt die Verwaltung der Rechte und Passworte. Die Verwaltung ist nur dem Administrator gestattet. Wählen Sie über die Richtungstasten „Auf“ und „Ab“ das Menü „User Management“ und bestätigen Sie mit „Enter“. Es öffnet sich folgendes Untermenü: Password Protection / Passwort einschalten Wenn der Menüpunkt „Passwort einschalten“...
  • Seite 22 Benutzer anlegen / Account Setup Benutzenamen ändern Rufen Sie in der Zeile des entsprechenden Benutzers mit den Pfeiltasten die Spalte „ID“ auf, um einen gewünschten Benutzernamen über die erscheinende Oberfläche einzugeben. Bis zu 14 Zeichen können für einen Benutzernamen vergeben werden. Passwort ändern Rufen Sie in der Zeile des entsprechenden Benutzers mit den Pfeiltasten die Spalte „PWD“...

  • Seite 23: Benutzerrechte / Authority Setup

    Benutzerrechte / Authority Setup Hier werden die Zugriffsrechte geregelt. Alle aufgelisteten Bedienfunktionen und Menüpunkte können über verschiedene Levelangaben freigeschaltet bzw. gesperrt werden. Die entsprechende Levelangabe in einem Benutzerprofil (Menü „Benutzer anlegen“) erlaubt den Zugriff auf alle mit der gleichen Levelangabe freigeschalteten Bedienfunktionen und Menüpunkte.

  • Seite 24: Passwort

    Netzwerkeinstellung LAN wählen LAN Einstellung Auslöseport E-Mail Adresse SMTP Einstellung DDNS Einstellung Der Benutzer kann in diesem Menü die Einstellungen zur Einbindung des Gerätes in das LAN vornehmen. Die Administratorrechte sind notwendig, um das Untermenü aufzurufen. Im OSD Hauptmenü wählen Sie „Systemeinstellung“ und drücken ENTER. Nun wählen Sie „Netzwerkeinstellung“, um das Menü...
  • Seite 25 DHCP DHCP bedeutet „Dynamic Host Configuration Protocol“. Durch DHCP ist die vollautomatische Einbindung eines neuen Teilnehmers in ein bestehendes Netzwerk ohne weitere Konfiguration möglich. Bei einem Teilnehmer muss im Normalfall lediglich der automatische Bezug der IP-Adresse eingestellt sein (DHCP AN). Der Teilnehmer erhält dann vom Router, wenn dieser die Funktion unterstützt, automatisch eine IP-Adresse zugewiesen.

  • Seite 26: Auslöseport

    Auslöseport Der Auslöseport ist der Port, über den der DVR im LAN bzw. WAN mit dem Browser (Internet Explorer) erreichbar ist. In der Werkseinstellung ist hier der Port 80 eingetragen. Port 80 ist der Standardport für den Zugriff über Internet Explorer auf den Webserver. E-Mail Adresse SMTP Einstellung DDNS Einstellung...

  • Seite 27: Smtp Einstellung

    SMTP Einstellung E-Mail via SMTP SMTP Server SMTP Port SMTP Konto SMTP Passwort E-Mail via SMTP Soll im Alarmfall eine Benachrichtigung per Email erfolgen, muss diese Funktion aktiviert werden. SMTP Server Hier wird der Name des gewünschten SMTP Servers eingetragen. SMTP Port Tragen Sie hier die Portnummer des SMTP Servers ein.

  • Seite 28: Ddns Einstellung

    DDNS Einstellung Wählen Sie die DDNS Einstellung, erscheint folgendes Untermenü: Sie benötigen das Menü „DDNS Einstellungen“ (dynamischer Domain Name Service) nur dann, wenn eine direkte Verbindung zu einem DSL-Anschluß erfolgt und keine statische IP Adresse zur Verfügung steht. Wir empfehlen den Einsatz eines Routers: Hinweis Nach Zuweisung einer neuen IP Adresse durch den Provider (erfolgt mind.
  • Seite 29 RS 485 Einstellung Rekorder ID Geben Sie hier die Adresse des Rekorders ein, unter welcher der DVR im RS485 Netz erreichbar ist. Baudrate Geben Sie hier die Schnittstellendaten der RS485 Schnittstelle Bits, Stop ein. Bedenken Sie, dass die Daten mit denen der anderen Parität Teilnehmer identisch sein müssen.

  • Seite 30: Monitoreinstellung

    Monitoreinstellung Zeige Kamerabezeichnung Ja Es erfolgt die Einblendung der eingegebenen Kamerabezeichnung. Nein Es erfolgt keine Einblendung der eingegebenen Kamerabezeichnung. Bildschirmzentrierung Wird dieses Menü aufgerufen, besteht die Möglichkeit, durch die Einblendung einer Maske, mit Hilfe der Pfeiltasten am Gerät, das Bild auf dem Schirm auszurichten.

  • Seite 31: Analoge Kamera

    Analoge Kamera Kamera wählen Wählen Sie hier den Kameraeingang, den Sie konfigurieren wollen. PTZprotokoll Wählen Sie hier das Protokoll, mit dem die Kamera angesteuert werden soll (Protokolleinstellung in Kamera und Rekorder müssen identisch sein). PTZ ID Geben Sie hier die Adresse der Kamera ein. Wenn diese Adresse mit der in der Kamera identisch ist, die an diesen Kameraeingang angeschlossen ist, wird bei Anwahl der Kamera gleichzeitig die Verbindung über den RS-485 Bus...

  • Seite 32: Versteckt

    Versteckt Das Kamerabild ist auf dem Bildschirm nicht sichtbar, wird jedoch aufgezeichnet. Nein Das Kamerabild ist auf dem Bildschirm sichtbar und wird aufgezeichnet. Diesen Menüpunkt kann nur der Administrator bedienen. Wenn eine versteckt aufgezeichnete Kamera wiedergegeben wird, muß dieser Menüpunkt auf „Nein“...

  • Seite 33: Aufnahmeeinstellung

    Aufnahmeeinstellung Im Menü „Aufnahmeeinstellung“ werden alle Parameter, die Aufzeichnungen betreffend, eingestellt. Um in dieses Menü zu gelangen, müssen Sie als Administrator angemeldet sein. Aufnahmemodus (Record Mode Setup) Record Resolution Wählen Sie hier die Auflösung, mit der die Bilder aufgezeichnet werden sollen aus. Bedenken Sie bitte, das die Höhe der Auflösung Einfluß...

  • Seite 34: Zeitplaneinstellungen

    Zeitplaneinstellungen Tagstartzeit Hier stellen Sie den Zeitpunkt des Aufnahmestarts am Tage ein. Tagendzeit Hier stellen Sie den Zeitpunkt des Aufnahmeendes am Tage ein. Nachtstartzeit Hier stellen Sie den Zeitpunkt des Aufnahmestarts in der Nacht ein. Nachtendzeit Hier stellen Sie den Zeitpunkt des Aufnahmeendes in der Nacht ein.

  • Seite 35: Preset Konfig

    Preset Konfig. Der Menüpunkt „Preset Konfig“ dient dazu, aus verschiedenen, vorab eingestellten Aufzeichnungsqualitäten zu wählen. Einige Voreinstellungen gelten grundsätzlich für alle Videoeingänge und erlauben deshalb keine Einstellungen im Menü „Kamerakonfiguration“. Der Menüpunkt ist dann schwarz unterlegt und nicht anwählbar. Entsprechendes gilt auch für den Menüpunkt „ezRekord Einstellungen“. Dieses Menü ist nur dann aktiv, wenn in der Zeile „Preset Konfig.“...
  • Seite 36 512 KbpsDSL Unabhängig von der Auflösung werden Bilder mit einer Größe von 4 Kb/Pic aufgezeichnet. 256 KbpsDSL Unabhängig von der Auflösung werden Bilder mit einer Größe von 3 Kb/Pic aufgezeichnet. 128 KbpsDSL Unabhängig von der Auflösung werden Bilder mit einer Größe von 2 Kb/Pic aufgezeichnet.

  • Seite 37: Kamerakonfiguration

    Kamerakonfiguration Dieses Menü ist nur aktiv, wenn in der Zeile „Preset Konfig“ keine Voreinstellung aktiviert ist. PTZ Protokoll Wählen Sie hier, für welchen Videoeingang die (Kameraeingang) Einstellungen gelten sollen. Normal BPS Hier stellen Sie die Bildanzahl ein, mit der zur entsprechenden Zeit (Tag, Nacht oder Wochenende) aufgezeichnet werden soll.

  • Seite 38: Ereignisgröße

    Ereignisgröße Hier stellen Sie die durchschnittliche Datenmenge jedes aufzuzeichnenden Bildes ein. Zur Verfügung stehen die Größen niedrig, normal, mittel, hoch und sehr hoch. Beachten Sie bitte, dass die Bildqualität der aufgezeichneten Bilder umso besser ist, je höher die Datenmenge ist. Ereignis Hier wählen Sie, welcher Alarmtyp aufgezeichnet werden soll.

  • Seite 39: Ezrekord Einstellungen

    ezRekord Einstellungen Dieses Menü erlaubt eine einfache Konfiguration der Aufnahmeeinstellung. Je nachdem, welche Bedingungen gefordert sind, berechnet der DVR die fehlenden Daten anhand der zur Verfügung stehenden Festplattenkapazität. Dieses Menü ist dann aktiv, wenn im Menü „Preset Konfig“ die Voreinstellung „ezRekord“...
  • Seite 40 Durchschn. normale PPS In diesem Menüpunkt können Sie aus einer Reihe von Angaben die gewünschte aufzuzeichnende Bildanzahl (PPS) auswählen. Beachten Sie bitte, das sich aus einer Änderung in diesem Menüpunkt eine Veränderung im Menüpunkt „Wieviel Tage zum Aufnehm.“ ergeben kann. Durchschn.

  • Seite 41: Daueraufnahme

    Daueraufnahme Daueraufnahme Die ältesten Daten werden, sobald die Festplatte voll ist, mit neuen Bilddaten überschrieben. Der Rekorder stoppt alle Aufzeichnungen, sobald die Festplatte voll ist. Es müssen dann erst Aufzeichnungen gelöscht werden, bevor weitere Bilddaten gespeichert werden können. Audio Aufnahme Audio Aufnahme Die Audioaufzeichnung ist aktiv.

  • Seite 42: Datenbereinigung

    Datenbereinigung können Videos Menü “Datenbereinigung” löschen. Wählen „Aufnahmeeinstellung“ im Hauptmenü. Im Menü „Aufnahmeeinstellung“ stellen Sie den Cursor „Datenbereinigung“ drücken ENTER. Menü „Datenbereinigung“ wird angezeigt. Normale Daten bereinigen Wählen Sie diese Funktion, um alle aufgezeichneten Videos aus der Datenbank zu löschen. Ereignis Daten bereinigen Wählen Sie diese Funktion, um alle Ereignisvideos aus der Datenbank zu löschen.

  • Seite 43: Sequenz Einstellungen

    Sequenz Einstellungen Main Umschaltzeit Im Menü „Main Umschaltzeit“ tragen Sie das Intervall ein, mit dem die Umschaltung der Kameras in der Sequenz erfolgen soll. Main Zeitplan In diesem Menü geben Sie die Kameras ein, die in der Sequenz angezeigt werden sollen. Die Reihenfolge und Anzahl der Kameras ist dabei frei wählbar.

  • Seite 44: Ereigniseinstellung

    Ereigniseinstellung Interner Summer Ereignis Icon Email Notiz Email Anhänge Ereignisvollbild Keins Ereignisdauer 20 Sek Kanalkonfiguration Interner Summer Der Summer ertönt bei Alarmauslösung. Bei Alarmauslösung ertönt kein Alarmton. Ereignis Icon Bei Alarmauslösung erscheint ein entsprechendes Symbol im Bild. Alarm am Alarmeingangskontakt Bewegungsalarm Unterbrechung des Videosignals.
  • Seite 45 Ereignisvollbild Main Während eines Ereignisses schaltet der DVR das Kamerabild der entsprechenden Kamera auf Vollbild am Videoausgang „Main“ um. Keins Es erfolgt keine Veränderung am Videoausgang „Main“ während eines Ereignisses. Ereignisdauer Hier stellen Sie die Dauer ein, die der Alarmausgangskontakt bzw. der Summer aktiv ist, nachdem ein Alarm ausgelöst wurde.

  • Seite 46: Kanalkonfiguration

    Kanalkonfiguration Wählen Sie das Menü „Kanalkonfiguration“ und drücken Sie die Taste „ENTER“. In diesem Menü stellen Sie alle, die einzelnen Eingangskanäle betreffenden Parameter im Aufzeichnungsmodus ein. Kanal wählen Hier wählen Sie den Eingangskanal, dessen Parameter Sie konfigurieren wollen. Videoausfallerkennung Hier wählen Sie, ob eine Alarmierung bei Videoausfall erfolgen soll oder nicht.

  • Seite 47: Überwachungseinst

    Überwachungseinstellungen Überwachte Fläche einstellen In diesem Menü wird auf das Videobild ein Gitternetz mit 192 Feldern gelegt. Jetzt können Sie Flächen im Bild, in denen Bewegung detektiert werden soll aktivieren. Beachten Sie bitte, dass die Flächen aktiv sind, welche Farbig hinterlegt sind. Mit den Pfeiltasten wandern Sie zu den gewünschten Feldern.
  • Seite 48 Sensibilität Hier wird die Einstellung der Empfindlichkeit der einzelnen Detektionsfelder vorgenommen. Sobald der eingestellte Schwellwert durch die Summe der Bewegung in den Detektionsfeldern erreicht ist, wird ein Bewegungsalarm ausgelöst. Anschlagsdauer Hier stellen Sie ein, in wie vielen der Detektionsfelder gleichzeitig eine Bewegung detektiert werden muß, damit ein Alarm ausgelöst wird.

  • Seite 49: Datenbankeinstellungen

    Datenbankeinstellungen Gesamtgröße 154GB Feier Platz (periodisch) Restliche Aufnahmezeit Interne Festplatte Gesamtgröße Hier wird die Gesamtgröße der zur Verfügung stehenden Festplattenkapazität angezeigt. Freier Platz Je nachdem, welche Einstellung Sie im Menü „Daueraufnahme“ vorgenommen haben, erscheint hier der Eintrag wie viel Speicherplatz noch vorhanden ist (Daueraufnahme „Aus“), bzw.

  • Seite 50: Interne Festplatte

    Interne Festplatte In diesem Menü werden die vorhandenen Festplatten angezeigt. Betätigen Sie nun die Taste „Enter“, blinkt der Eintrag in der Spalte „Aktion“. Dieser Eintrag lässt sich nun mit Hilfe der Pfeiltasten ändern. Bestätigen Sie die Änderung mit Enter, damit der Eintrag aktiv ist.

  • Seite 51: Konfiguration

    Konfiguration Fabrikdaten laden Sämtliche Menüeinstellungen werden auf die Werkseinstellungen zurückgesetzt. Nein Die Einstellungen bleiben bestehen. Konfiguration importieren Dieses Menü ermöglicht den Import von bestehenden Konfigurationsdateien, welche sich auf externen Laufwerken befinden. Stellen Sie zunächst sicher, das eine Verbindung zwischen dem DVR und dem externen Laufwerk besteht. Wählen Sie jetzt „Konfiguration Importieren“...

  • Seite 52: Konfiguration Exportieren

    Konfiguration exportieren Der Administrator hat die Möglichkeit, Konfigurationsdateien über ein externes Laufwerk, wie zum Beispiel einen USB Stick, zu exportieren. Stellen Sie zunächst sicher, das eine Verbindung zwischen dem DVR und dem externen Laufwerk besteht. Wählen Sie jetzt „Konfiguration exportieren“ an. Export Config 1.

  • Seite 53: Herunterfahren

    Herunterfahren Abschalten Wählen Sie diese Funktion; um das Gerät abzuschalten. Unterbrechen Sie die Stromverbindung während des Abschaltens nicht, bis Sie die Anzeige: “You can safely turn off DVR now!” (“Es ist nun sicher, ihren DVR abzuschalten”) sehen. Neustart Wählen diese Funktion für einen Neustart. Der Farbstreifen und die Systeminformationen werden am Monitor angezeigt, bis das Gerät vollkommen hochgefahren ist.

  • Seite 54: Technische Daten

    Technische Daten Triplexfunktion Aufnahme, Wiedergabe, Netzwerkzugriff gleichzeitig Videopegel FBAS 1 Vss/75 Ohm Fernsehnorm CCIR, PAL 625 Linien, 50 Bilder Auflösung (digital) 6,75 MHz (540 Linien) 720 x 576 Punkte (Besser als VHS) Graustufen 8bit 256 Stufen Farbskala 24bit 16 Millionen Farbtöne (8bit Y, 8bit U, 8bit V) Kompressionsverfahren H264 Bilder pro Sekunde (Aufnahme)
  • Seite 55 Anleitung zum Konfigurieren des Router DIR-100 von D-Link zum Zugriff auf den Digitalrekorder Art. Nr. 15004 Konfigurieren Sie Ihren Router zunächst so, das eine Verbindung zum Internet besteht. Lesen Sie hierzu das Handbuch der Fa. D-Link oder nehmen Sie Kontakt mit dem D-Link Support auf.
  • Seite 56 Geben Sie auf der nächsten Seite Ihre Daten wie: E-Mail, Benutzername, Passwort etc. an und betätigen Sie anschließend den Button „Create Account“. Danach erscheint die Bestätigung der Einrichtung: Öffnen Sie jetzt Ihr E-Mail Programm. Dort haben Sie eine E-Mail von Dyndns erhalten.

  • Seite 57: Einrichten Des Dynamic Dns

    Nachdem Sie den Link gedrückt haben erscheint die Bestätigung über die erfolgreiche Erstellung des DDNS Kontos. Einrichten des Dynamic DNS Loggen Sie sich anschließend mit den von Ihnen erstellten Zugangsdaten ein.
  • Seite 58 Wenn Sie eingeloggt sind, wählen Sie das Menü „Services“. Betätigen Sie jetzt den Button „Dynamic DNS“. Klicken Sie jetzt auf den Button „Create Hosts“.
  • Seite 59 Sie kommen dann zu dem Eingabebildschirm für Ihre Domain. Geben Sie zuerst den von Ihnen gewünschten Domainnamen ein. Über diesen Namen verbinden Sie sich später über das Internet mit Ihrem Digitalrekorder. Die IP Adresse wird automatische ermittelt. Klicken Sie auf „Enable Wildcard“, so dass für diese Option ein Haken gesetzt ist. Nachdem Sie Ihre Daten eingegeben haben, klicken Sie auf „Add Host“, um den Eintrag zu erstellen.

  • Seite 60: Routerkonfiguration

    Routerkonfiguration DDNS einrichten Öffnen Sie das Konfigurationsmenü Ihres Routers, indem Sie die IP Adresse in die Adresszeile Ihres Webbrowsers eingeben. Nähere Informationen hierzu entnehmen Sie bitte dem Routerhandbuch. Wenn Sie in dem Menü des Routers sind, klicken Sie auf „Tools“ in der oberen Menüleiste. Wählen Sie dann Dynamic DNS in der linken Menüleiste.

  • Seite 61: Portweiterleitung Einrichten

    Der Router bietet die Möglichkeit die DDNS Einstellungen zu testen. Klicken Sie dazu auf den Button „DDNS Account Testing“. Verläuft dieser erfolgreich, haben sich Ihr Router und der DynDNS Server schon synchronisiert. Bei einer Fehlermeldung warten Sie bitte noch ein paar Minuten. Portweiterleitung einrichten Um Daten zu Ihrem Digitalrekorder durchzuleiten, müssen zwei Ports freigeschaltet werden.
  • Seite 62 HINWEIS Es kann vorkommen, dass eine Verbindung von PC zu Rekorder über denselben Router nicht funktioniert, wenn Sie über den DynDNS Namen darauf zugreifen. Testen Sie den Zugang von einem anderen DSL-Anschluss aus. Der Zugriff über die Eingabe der IP-Adresse ist jedoch ohne Probleme möglich. Geben Sie im Internet Explorer Ihre Domain, gefolgt von der Portnr ein (siehe Abbildung).

  • Seite 63: Prüfbescheinigung

    Aufzeichnung von Videosignalen der Video- Verwendung: überwachungstechnik Prüfgrundlage: VC Datenblatt Prüfvermerk: Mustergerät von VC beigestellt Das geprüfte Baumuster entspricht der oben angegebenen Prüfgrundlage. Diese Bescheinigung wird spätestens ungültig im Jahr: 2015 Institut für professionelle Videotechnik Dipl. Ing. Uwe Bischke Test durchgeführt von...

  • Seite 64: Ihr Zuständiger Service-Händler

    Installations- und Betriebsanleitung Ihr zuständiger Service-Händler Alle Rechte vorbehalten, auch die des Nachdrucks im Auszug, der fotomechanischen Wiedergabe und der Übersetzung. Änderungen in Technik, Design und Ausstattung vorbehalten...

  • Seite 65: Digitaler Videorekorder

    Installations- und Betriebsanleitung Installations- und Betriebsanleitung Sehr geehrter Kunde! Mit der Wahl für ein VC Produkt haben Sie sich für ein professionelles Gerät entschieden, das höchste Qualität und Zuverlässigkeit gewährleistet. Bitte lesen Sie die nachfolgenden Hinweise vor der Installation bzw. Inbetriebnahme genau durch, damit Sie in den vollen Genuß...
  • Seite 67 Installations- und Betriebsanleitung Sicherheitshinweise Lesen Sie diese Installations-und Betriebsanleitung vor Inbetriebnahme sorgfältig durch! Damit werden eventuelle Schäden durch nicht sachgemäßen Gebrauch vermieden. Beachten Sie die am Gerät angebrachten Warnhinweise. Die Geräte dürfen nur in nicht explosionsgefährdeten Bereichen eingesetzt werden. Bevor Sie das Netzteil anschließen, achten Sie darauf, dass die Spannung und Stromaufnahme vom Netzteil der Spannungsangabe des Gerätes entsprechen.
  • Seite 69 Warnungen und präventive Hinweise  Achten Sie darauf dass das Gerät nicht zu Boden fällt oder Stössen ausgesetzt wird.  Platzieren Sie dieses Gerät nicht auf unstabilem Untergrund.  Dieses Gerät ist nur für geschlossene Räume. Platzieren Sie das Gerät nicht in feuchten Räumen.
  • Seite 70 Wichtige Information Bevor Sie die Installation weiterführen, lesen und beachten Sie bitte alle Instruktionen und Warnungen im Handbuch. Bewahren Sie dieses Handbuch und die Originalrechung für zukünftige Referenzen, und falls nötig, zur Garantieleistung, auf. Wenn Sie das Gerät auspacken prüfen Sie bitte ob alle Teile vorhanden sind. Sollte ein Teil fehlen oder offensichtlich beschädigt sein, INSTALLIEREN SIE DAS GERÄT NICHT und BENUTZEN SIE ES NICHT.
  • Seite 71 Inhaltsverzeichnis Bedienelemente Bedienung Beschreibung der LED’s Livebild / Wiedergabe Anschluss des Gerätes Tastenfunktion bei Wiedergabe Anschliessen weiterer Elemente Umschaltmodus Einschalten des Gerätes Suche nach Aufzeichnungen Ausschalten / Neustart Video Export Passwortüberprüfung Dome Kontrolle Datum/Zeit Fernbedienung Aufnahmeeinstellung Bedienung des DVR Aufnahmemodus Bedienung angeschlossener Dome 39 Record Resolution Fernüberwachungssoftware...

  • Seite 72: Bedienelemente

    Bedienelemente Kanaltasten 1-4 Sowohl im Live- als auch im Playback Modus wird durch das Drücken dieser Taste das Video als Vollbild gezeigt. Die Zahl der Kanaltasten entspricht der Anzahl der Videoeingänge welche vom System unterstützt werden. COPY Betätigen Sie im Wiedergabe-Modus die Taste „Copy“, um die Start- und Endzeit des zu exportierenden Videos festzulegen.
  • Seite 73 FREEZE (Standbild) Drücken Sie Freeze, während Sie das Live Bild beobachten und das Bild bleibt stehen. Die Datums- und Zeitanzeige am Monitor läuft weiter. Drücken Sie noch einmal FREEZE, um zum Live Modus zurückzukehren. Wenn Sie FREEZE während des Abspielens eines aufgezeichneten Videos drücken, wird dieses angehalten.

  • Seite 74: Beschreibung Der Led's

    Beschreibung der LED’s Power LED (Grün) LED leuchtet, wenn das Gerät mit der korrekten Spannung versorgt wird. Netzwerk LED (Grün) Die LED Anzeige leuchtet, wenn das System in ein Netzwerk eingebunden ist und blinkt, wenn Daten übertragen werden REC LED (Grün) Die LED Anzeige blinkt während das Gerät aufzeichnet.

  • Seite 75: Anschluss Des Gerätes

    Geräte wie USB-Sticks anzuschliessen. Das Gerät erlaubt die Bedienung des OSD Menüs per USB Maus. Audio In / Out Die 15004 Geräteserie bietet 4 Kanäle für Audioaufzeichnung. Der Audioeingang ist die Verbindung von einer Audioquelle, z.B. externem Mikrophon, zur Basiseinheit; die Audioausgänge zu einem Audio Ausgabegerät, z.B.

  • Seite 76: Anschliessen Weiterer Elemente

    Alarm I/O & RS485 Das Gerät bietet Alarmeingangs-/Alarmausgangskontakte und eine RS-485 Schnittstelle, um angeschlossenen Dome Kameras zu kontrollieren. Der Anschluß erfolgt über die D-Sub 15pol. Buchse. Pin 1 Alarmausgang Schliesser Pin 9 Alarmausgang Öffner Pin2 Alarmausgang Gemeinsamer Pin 10 Gemeinsamer Pin 3 RS-485 D+ Pin 11 Gemeinsamer...

  • Seite 77: Einschalten Des Gerätes

    Einschalten des Gerätes Schalten Sie das Gerät ein, indem Sie die Kleinspannungsbuchse des Netzteils mit dem Kleinspannungsanschluss des Rekorders verbinden. Ausschalten / Neustart des Gerätes Wenn Sie das System ausschalten müssen, folgen Sie bitte dem ordnungsgemässen Prozedere, um Verluste von Bilddaten in ihrem DVR Gerät zu vermeiden. Abschalten Wählen Sie diese Funktion;...

  • Seite 78: Passwortüberprüfung

    User Management / Passwortüberprüfung Die Konfiguration des DVR erfolgt über das grafische Benutzer Interface. In Verbindung mit einer USB-Maus ist die Konfiguration genau so einfach wie auf einem PC. Betätigen Sie die Menütaste und geben Sie einen gültigen Benutzernamen ein. Es existieren 2 voreingestellte Benutzernamen.
  • Seite 79 Nun erscheint die Passwortabfrage. In der Werkseinstellung gilt admin 1234 Hinweis user 4321 Als Administrator stehen Ihnen alle Menüpunkte zur Verfügung, während dem Benutzer nur eingeschränkte Rechte zugebilligt werden. Betätigen Sie nach Eingabe des Passwortes über die Kanaltasten an der Vorderseite die Taste „ENTER“.

  • Seite 80: Datum/Zeit

    Datum / Zeit Im Datum/Zeit Menü können das Datum, die Zeit und andere OSD Parameter eingestellt werden. Die Administratorrechte sind notwendig, um das Untermenü aufzurufen. Wählen Sie im Hauptmenü „Systemeinstellung“ und drücken ENTER. Wählen Sie das Menü „Datum/Zeit“. Datum / Zeit einstellen Wählen Sie <Datum> bzw. <Zeit> und drücken ENTER, um Einstellungen vorzunehmen.
  • Seite 81 Zeitanzeige Modus Die Zeitanzeige kann auf <12 Stunden> oder <24 Stunden> Format eingestellt werden. Benutzen Sie die AUF / AB Tasten, um die Einstellung zu ändern. Die Voreinstellung ist <24 Stunden>. Zeit / Datumordnung Diese Funktion setzt die Reihenfolge Datum / Zeit fest. Entweder <Datum zuerst>...

  • Seite 82: Aufnahmeeinstellung

    Aufnahmeeinstellung Im Menü „Aufnahmeeinstellung“ werden alle Parameter, die Aufzeichnungen betreffend, eingestellt. Um in dieses Menü zu gelangen, müssen Sie als Administrator angemeldet sein. Aufnahmemodus (Record Mode Setup) Record Resolution Wählen Sie hier die Auflösung, mit der die Bilder aufgezeichnet werden sollen aus. Bedenken Sie bitte, das die Höhe der Auflösung Einfluß...

  • Seite 83: Zeitplaneinstellungen

    Zeitplaneinstellungen Tagstartzeit Hier stellen Sie den Zeitpunkt des Aufnahmestarts am Tage ein. Tagendzeit Hier stellen Sie den Zeitpunkt des Aufnahmeendes am Tage ein. Nachtstartzeit Hier stellen Sie den Zeitpunkt des Aufnahmestarts in der Nacht ein. Nachtendzeit Hier stellen Sie den Zeitpunkt des Aufnahmeendes in der Nacht ein.

  • Seite 84: Preset Konfig

    Preset Konfig. Der Menüpunkt „Preset Konfig“ dient dazu, aus verschiedenen, vorab eingestellten Aufzeichnungsqualitäten zu wählen. Einige Voreinstellungen gelten grundsätzlich für alle Videoeingänge und erlauben deshalb keine Einstellungen im Menü „Kamerakonfiguration“. Der Menüpunkt ist dann schwarz unterlegt und nicht anwählbar. Entsprechendes gilt auch für den Menüpunkt „ezRekord Einstellungen“. Dieses Menü ist nur dann aktiv, wenn in der Zeile „Preset Konfig.“...
  • Seite 85 512 KbpsDSL Unabhängig von der Auflösung werden Bilder mit einer Größe von 4 Kb/Pic aufgezeichnet. 256 KbpsDSL Unabhängig von der Auflösung werden Bilder mit einer Größe von 3 Kb/Pic aufgezeichnet. 128 KbpsDSL Unabhängig von der Auflösung werden Bilder mit einer Größe von 2 Kb/Pic aufgezeichnet.

  • Seite 86: Kamerakonfiguration

    Kamerakonfiguration Dieses Menü ist nur aktiv, wenn in der Zeile „Preset Konfig“ keine Voreinstellung aktiviert ist. PTZ Protokoll Wählen Sie hier, für welchen Videoeingang die (Kameraeingang) Einstellungen gelten sollen. Normal BPS Hier stellen Sie die Bildanzahl ein, mit der zur entsprechenden Zeit (Tag, Nacht oder Wochenende) aufgezeichnet werden soll.

  • Seite 87: Ereignisgröße

    Ereignisgröße Hier stellen Sie durchschnittliche Datenmenge jedes aufzuzeichnenden Bildes ein. Zur Verfügung stehen die Größen niedrig, normal, mittel, hoch und sehr hoch. Beachten Sie bitte, dass die Bildqualität der aufgezeichneten Bilder umso besser ist, je höher die Datenmenge ist. Ereignis Hier wählen Sie, welcher Alarmtyp aufgezeichnet werden soll.

  • Seite 88: Ezrekord Einstellungen

    ezRekord Einstellungen Dieses Menü erlaubt eine einfache Konfiguration der Aufnahmeeinstellung. Je nachdem, welche Bedingungen gefordert sind, berechnet der DVR die fehlenden Daten anhand der zur Verfügung stehenden Festplattenkapazität. Dieses Menü dann aktiv, wenn Menü „Preset Konfig“ Voreinstellung „ezRekord“ eingestellt ist. Wieviel Tage zum Aufn.
  • Seite 89 Durchschn. normale PPS In diesem Menüpunkt können Sie aus einer Reihe von Angaben die gewünschte aufzuzeichnende Bildanzahl (PPS) auswählen. Beachten Sie bitte, das sich aus einer Änderung in diesem Menüpunkt eine Veränderung im Menüpunkt „Wieviel Tage zum Aufnehm.“ ergeben kann. Durchschn.

  • Seite 90: Daueraufnahme

    Daueraufnahme Daueraufnahme Die ältesten Daten werden, sobald die Festplatte voll ist, mit neuen Bilddaten überschrieben. Der Rekorder stoppt alle Aufzeichnungen, sobald die Festplatte voll ist. Es müssen dann erst Aufzeichnungen gelöscht werden, bevor weitere Bilddaten gespeichert werden können. Audio Aufnahme Audio Aufnahme Die Audioaufzeichnung ist aktiv.

  • Seite 91: Datenbereinigung

    Datenbereinigung Sie können Videos im Menü “Datenbereinigung” löschen. Wählen Sie „Aufnahmeeinstellung“ im Hauptmenü. Im Menü „Aufnahmeeinstellung“ stellen Sie den Cursor auf „Datenbereinigung“ und drücken Sie ENTER. Das Menü „Datenbereinigung“ wird angezeigt. Normale Daten bereinigen Wählen Sie diese Funktion, um alle aufgezeichneten Videos aus der Datenbank zu löschen.

  • Seite 92: Bedienung

    Bedienung Die nächsten Abschnitte beschreiben die generelle Bedienung des Gerätes über die Tasten an der Vorderseite. Live-Bild / Wiedergabe Die allgemeinen Funktionen im Live- und Wiedergabe- Modus werden in den folgenden Abschnitten beschrieben. Betrachtungsmodi Dieses Gerät unterstützt 2 Betrachtungsarten sowohl für Live als auch für aufgezeichnete Videos.

  • Seite 93: Tastenfunktion Im Wiedergabe Modus

    Live Kamera Betrachtung Sie können das Live-Bild als Vollbild oder in der Multibild Darstellung betrachten. Die allgemeine / generelle Bedienung bei Live-Bild ist wie folgt: Live-Bild anhalten Drücken Sie während des Betrachtens des Live-Bildes die Taste (Standbild) „FREEZE“. Das Bild wird angehalten, jedoch das Datum, die Zeit und die Systemuhr laufen weiter.

  • Seite 94: Umschaltmodus

    Sequentielles Setup (Umschaltmodus) Dieser Abschnitt erklärt den sequentiellen Betrachtungs Modus. Diese Funktion erlaubt größere Flexibilität während der Überwachung. Die Konfiguration des Umschaltmodus erfolgt im Menü „Sequenz Einstellungen“ des DVR. Sequenz im Hauptmonitor In der automatischen Sequenz erfolgt die Umschaltung zwischen den angeschlossenen Videosignalen, wie im Menü...

  • Seite 95: Suche Nach Aufgezeichneten Videos

    Suche nach aufgezeichneten Videos Es besteht die Möglichkeit, Aufzeichnungen nach Datum, Zeit oder Ereignis zu suchen und wiederzugeben. Drücken Sie die Taste SEARCH im Live oder Wiedergabe Modus, um das Suchmenü aufzurufen. Suche ---------------------------- Zeitsuche ---------------------------- Von: 2005/01/01 00:00:00 2005/05/01 00:00:00 Ende: Wählen: 2005/01/01 00:00:00...
  • Seite 96 Suche nach Ereignissen Die Ereignisliste erlaubt die Suche nach Ereignissen. Ereignisliste First Page (Seite 1) Date (Datum) Time (Zeit) Ch.(Kanal) Type (Art) 2005/03/17 11:26:50 Motion 2005/03/17 09:53:03 Alarm 2005/03/16 16:14:42 Alarm 2005/03/15 03:45:31 Motion 2005/03/12 22:27:56 Alarm 2005/03/12 10:09:29 Motion 2005/03/11 12:18:20 Motion...

  • Seite 97: Video Export

    Video Export Hier besteht die Möglichkeit, auf einfache Weise Videodaten über das eingebaute Laufwerk bzw. externe Speichermedien wie USB-Speichersticks auszulagern. Exportierte Dateien werden im Format *.drv gespeichert. Soll eine Datei exportiert werden, stellen Sie sicher, das ein entsprechendes Speichermedium mit dem Gerät verbunden ist.

  • Seite 98: Export Von Einfachen Videosequenzen

    Export von einfachen Videosequenzen Um eine Videosequenz auf ein externes Laufwerk zu exportieren gehen Sie wie folgt vor:  Drücken Sie die SEARCH Taste und betrachten Sie das gewünschte Video durch Eingabe von Datum und Zeit. Beachten Sie: Wenn Sie im Mehrfach Betrachtungs Modus sind, stellen Sie bitte sicher dass kein Fenster im Live-Bild Modus ist.

  • Seite 99: Export Von Ereignisaufzeichnungen

    Export von Ereignisaufzeichnungen Zum Export einer Ereignissaufzeichnung gehen Sie wie folgt vor:  Drücken Sie SEARCH und wählen Sie das gewünschte Ereignis aus. Für Details lesen Sie Kapitel „Suche nach Ereignissen“ nach.  Im Playback Modus drücken Sie nun die Taste COPY. Das “ezBurn”...

  • Seite 100: Dome Kontrolle

    Dome Kontrolle Es besteht die Möglichkeit, Dome Kameras über die Funktionstasten der Vorderseite zu steuern. Im Live-Bild Modus drücken Sie die Kanal Taste, um das Bild der gewünschten Dome Kamera im Vollbild zu zeigen. Um den Dome-Kontroll Modus aufzurufen, drücken Sie die DOME Taste und die Taste 2, um das Hinweisbild darzustellen.

  • Seite 101: Einstellung

    RS-485 Einstellung Es besteht die Möglichkeit, Dome Kameras über das RS-485 Kommunikationsprotokoll zu steuern. Die RS-485 Parameter des DVR müssen identisch mit denen der Dome Kamera sein. Rekorder ID Geben Sie hier die Adresse des Rekorders ein, unter welcher der DVR im RS485 Netz erreichbar ist.
  • Seite 102 Tasten zur Kontrolle der Domekameras Set / Go Preset (Voreinstellung / Aufruf der Voreinstellung) Diese Taste wird benutzt, um das Dome-Menü (Dome Voreinstellungsmenü) zu öffnen und auch, um voreingestellte Positionen der Kamera zu aktivieren. Toggle Hint Screen (Wechsel zwischen Kamerainform. bzw. Kamerakontrolle) Diese Funktion erlaubt das Wechseln zwischen Parameter Informationen und Domekamera Kontrolle.
  • Seite 103 Voreinstellung von Beobachtungsbereichen Gehen Sie wie folgt vor, um Beobachtungsbereiche/Positionen zu programmieren.  Drücken Sie eine Kanal Taste, um die dazugehörige Kamera im Vollbildmodus zu sehen.  Drücken Sie DOME, um den Dome Kontrollmodus aufzurufen. Ein Informationsfenster erscheint.  Drücken Sie 2, um das Informationsfenster zu unterdrücken; drücken Sie nochmals 2, um das Informationsfenster wieder anzuzeigen.

  • Seite 104: Aktivieren Der Voreingestellten Betrachtungspunkte

    Aktivieren der voreingestellten Betrachtungspunkte Gehen Sie wie folgt vor, um gespeicherte Betrachtungspunkte zu aktivieren:  Drücken Sie eine Channel (Kanal) Taste um die gewählte Kamera im Vollbild zu sehen.  Drücken Sie DOME um den Dome Kontroll Modus aufzurufen. Ein Hinweisfenster erscheint. ...

  • Seite 105: Fernbedienung

    Fernbedienung Bedienung des Rekorders DVR Select Um einen Rekorder zu bedienen, müssen Sie zunächst das Gerät anwählen. Betätigen Sie dazu die Taste „DVR Select“ und eine Ziffer aus dem Zahlenblock, wobei die 1 der RS-485 Eigenadresse 224 des DVR zugeordnet ist, die 2 der 225, die 3 der 226 usw.. Die Festlegung der RS-485-Adresse erfolgt im Menü...
  • Seite 106 MODE (Modus) Drücken Sie wiederholt diese Taste, bis Sie das gewünschte Format sehen. Es gibt mehrere Betrachtungsmodi: Vollbild ,4-fach (2x2), 9-fach (3x3) und 16-fach (4x4). PLAY/STOP Drücken Sie Play/Stop, um zwischen Live- und Playback Video umzuschalten. HINWEIS: Die Aufzeichnung der letzten 5-10 Minuten können nicht Hinweis zurückgespielt werden, da Sie im Zwischenspeicher gesichert werden.

  • Seite 107: Bedienung Angeschlossener Dome

    Bedienung angeschlossener Dome Kameras Enter Dome Mode Betätigen Sie diese Taste, um mit der Fernbedienung alle Funktionen der angewählten Dome-Kamera zu bedienen. Set / Go Preset Diese Taste wird benutzt, um das Dome-Menü (Dome Voreinstellungsmenü) zu öffnen und auch, um voreingestellte Positionen der Kamera zu aktivieren.

  • Seite 108: Fernüberwachungssoftware

    Fernüberwachungssoftware Die Fernüberwachungssoftware ist eine Browserbasierte Software Applikation. Mit dieser Software ist es möglich, Livebilder und aufgezeichnete Bilder zu betrachten und den DVR via LAN, WAN oder Internet zu konfigurieren. Sobald Sie eine Verbindung zu dem DVR über die Eingabe der IP-Adresse in die Adresszeile des Browsers herstellen, wird die benötigte Fernüberwachungssoftware automatisch vom DVR heruntergeladen.

  • Seite 109: Installation Der Software

    Installation der Software Befolgen nachstehende Beschreibung Installation Fernüberwachungssoftware. Konfiguration der Internet Einstellungen Der PC, über den die Fernbedienung des Systems erfolgen soll, muß ActiveX Steuerelemente akzeptieren. Bitte folgen Sie den Anweisungen, um die entsprechenden Einstellungen im Menü „Sicherheitseinstellungen“ zu tätigen. ...
  • Seite 110  Deaktivieren Sie das Feld “Für Sites dieser Zone ist eine Serverüberprüfung (https:) erforderlich”. Geben Sie die IP-Adresse des Gerätes in der zeile „Diese Webseite zur Zone hinzufügen” und klicken Sie auf <Hinzufügen>.  Klicken Sie auf <OK>, um die Eintragungen in “vertrauenswürdige Seiten” zu bestätigen und schliessen Sie das Fenster.
  • Seite 111 Installation der Fernüberwachungssoftware  Starten Sie den Internet Explorer.  Geben Sie die Adresse des DVR in die Adresszeile des Internet Explorers ein.  Bestätigen Sie jetzt die Benutzung von ActiveX Steuerelementen mit “Ja”. Nachdem eine Verbindung zum Rekorder hergestellt ist, werden die entsprechenden Plug ins heruntergeladen und installiert.

  • Seite 112: Login / Logout

    Login / Logout Es besteht die Möglichkeit, als Administrator oder Benutzer auf das Gerät zuzugreifen. Als Administrator können Sie die Konfiguration ohne Einschränkungen verändern. während Sie als Benutzer nur Zugriff auf die Bedienfunktionen der Software haben. Ein Administrator und bis zu zwei Benutzer können zur selben Zeit auf denselben DVR zugreifen.

  • Seite 113: Software Upgrades

    Software Upgrades Ist eine neue Software Version der Fernüberwachungssoftware auf einem DVR verfügbar, wird die Möglichkeit des Upgrades beim Zugriff auf den DVR angeboten.  Wenn Sie ein Upgrade Ihrer bestehenden Software Version wünschen, bestätigen Sie die auf dem Bildschirm erscheinende Meldung indem Sie auf „Ja“ klicken. ...

  • Seite 114: Livebilder Betrachten

    Beschreibung Nr. Beschreibung Sofortaufzeichnung Schnappschuss speichern Audio Ein/Aus 4:3 Bilddarstellung Kameraauswahl Festplattenstatus Multibilddarstellung Wiedergabekontrolle Livebildbetrachtung Wählen der Bildgröße Wiedergabe Wählen der Bandbreite/Geschw. Setup Menü Herunterladen des DVR Players Suchen in der Ereignisliste Im folgenden werden die Funktionen der Fernüberwachungssoftware beschrieben. Livebilder betrachten Um Livebilder aller an den DVR angeschlossenen Kameras zu betrachten, betätigen Sie den Button <Live>.

  • Seite 115: Bedienung Von Domekameras

    Bedienung von Domekameras Fernüberwachungssoftware ermöglicht Bedienung und Konfiguration von Dome Kameras. Klicken Sie auf einen Kamerabutton der mit einem Dome Icon versehen ist, um die entsprechende Kamera als Vollbild zu betrachten. Das Bedienfeld zur Bedienung und Konfiguration der Kamera erscheint auf der linken Seite des Bildschirms.
  • Seite 116 Focus +/- Über die Buttons Focus + oder – verändern Sie manuell die Schärfeeinstellung der Kamera. Iris +/- Über die Buttons Iris + oder – verändern Sie manuell den Blendenwert der Kamera. Dadurch bestimmen Sie, ob mehr oder weniger Licht durch das Objektiv zum CCD Chip der Kamera gelangt Zoom +/- Über die Buttons Zoom + oder –...

  • Seite 117: Sofortaufzeichnung

    Sofortaufzeichnung Diese Funktion ermöglicht einen Mitschnitt von Livebildern. Diese werden direkt auf dem PC gespeichert. Hinweis: In der Werkseinstellung ist die Audiofunktion abgeschaltet. Starten der Sofortaufzeichnung  Klicken Sie auf den Button <Sofortaufzeichnung>.  Wählen Sie den Zielordner für die zu speichernden Videodateien. ...

  • Seite 118: Wiedergabe Von Videodateien

    Wiedergabe von Videodateien Die Fernüberwachungssoftware erlaubt dem Benutzer das Betrachten von aufgezeichneten Videodateien auf dem DVR oder auch von lokal auf der Festplatte aufgezeichneten Videos. Betätigen Sie den Button „PLAY“, um den Wiedergabebildschirm zu öffnen. Es öffnet sich ein Fenster mit drei Registerkarten: „Fernwiedergabe“, “lokales abspielen” und “prüfen”. Die „Fernwiedergabe“...
  • Seite 119 Im Feld “verfügbare Videoaufnahmen” finden Sie den Zeitraum, innerhalb welchen Videoaufzeichnungen gespeichert wurden.  Wählen Sie den Punkt “Wiedergabe” im Feld „Selektierungen“.  Wählen Sie aus der Drop Down Liste Datum und Uhrzeit, ab der eine Wiedergabe erfolgen soll.  Sie können ein Datum und die Uhrzeit auch direkt über die Tastatur eingeben.

  • Seite 120: Wiedergabe Der Lokalen *.Drv Dateien

    Wiedergabe der Lokalen *.drv Dateien Die Registerkarte “lokales abspielen” ermöglicht die Wiedergabe von Videodateien, die direkt auf der Festplatte des Fernüberwachungs-PC als *.drv Dateien gespeichert sind. Öffnen Sie die Karteikarte “lokales abspielen” auf der Oberfläche “Wiedergabe”.  Klicken Sie auf <Öffnen> und eine Dateiauswahl erscheint auf dem Bildschirm. ...

  • Seite 121: Prüfen Der Digitalen Signatur

    Überprüfen der digitalen Signatur Um zu überprüfen, ob eine übertragene Videosequenz manipuliert wurde, kann hier die digitale Signatur, mit der die Bilder versehen sind, überprüft werden. Öffnen Sie die Karteikarte “prüfen” auf der Oberfläche “Wiedergabe”.  Wählen Sie eine *.drv Videodatei und klicken Sie auf <OK>. ...

  • Seite 122: Wiedergabekontrolle

    Wiedergabekontrolle Befindet sich die Fernüberwachungssoftware im Wiedergabemodus, sind die Tasten zur Wiedergabekontrolle aktiv. Fast Backward / Die Taste wird benutzt, um das Video rückwärts zu spielen. Step Backward Drücken Sie wiederholt diese Taste, um die Geschwindigkeit zu erhöhen, 1x, 2x, 4x, 8x, 16 oder 32x. Klicken Sie auf die Taste während die Wiedergabe angehalten ist, erfolgt mit jedem Tastendruck eine Schritt-für-Schritt Wiedergabe.

  • Seite 123: Suchen Von Ereignissen

    Suchen von Ereignissen aus der Ereignisliste Klicken Sie auf SEARCH, erscheint die Ereignisliste. Diese Liste enthält Informationen über Ereignisse, die der Rekorder aufgezeichnet hat.. Bis zu 1024 Ereignisse kann diese Liste enthalten. In der Ereignisliste werden alle Ereignisse mit laufender Nummer, Zeit- und Datumsangabe, dem Alarmtyp ( Alarm durch Alarmkontakt, Bewegungserkennung oder Videosignalausfall), und dem Kameraeingang, mit dem der ausgelöste Alarm zusammenhängt, aufgelistet.

  • Seite 124: Schnappschuss

    Schnappschuß Die Funktion Schnappschuß ist eine einfache Funktion zur Speicherung eines aktuell auf dem Bildschirm sichtbaren Bildes. Betätigen Sie diesen Button, wird das aktuelle Bild im JPEG-Format auf dem Desktop abgelegt. Das Bild erhält die Bezeichnung “Snapshot-*”. Status der HDD Diese Funktion stellt den Zustand bzw.

  • Seite 125: Zugriff Mit I-Phone

    Zugriff mit I-Phone Starten Sie den Safari Browser Ihres IPhone. Geben Sie die IP-Adresse bzw. die DynDNS Adresse in die Adresszeile des Browsers ein. Sollen mehrere Geräte innerhalb eines Videosystems unter einer IP-Adresse bzw. einer DynDNS-Adresse erreichbar sein, sind diese durch Eingabe verschiedener Portadressen zu unterscheiden.
  • Seite 126 Anleitung zum Konfigurieren des Router DIR-100 von D-Link zum Zugriff auf den Digitalrekorder Art. Nr. 15004. Konfigurieren Sie Ihren Router zunächst so, das eine Verbindung zum Internet besteht. Lesen Sie hierzu das Handbuch der Fa. D-Link oder nehmen Sie Kontakt mit dem D-Link Support auf.
  • Seite 127 Geben Sie auf der nächsten Seite Ihre Daten wie: E-Mail, Benutzername, Passwort etc. an und betätigen Sie anschließend den Button „Create Account“. Danach erscheint die Bestätigung der Einrichtung: Öffnen Sie jetzt Ihr E-Mail Programm. Dort haben Sie eine E-Mail von Dyndns erhalten.
  • Seite 128 Nachdem Sie den Link gedrückt haben erscheint die Bestätigung über die erfolgreiche Erstellung des DDNS Kontos. Einrichten des Dynamic DNS Loggen Sie sich anschließend mit den von Ihnen erstellten Zugangsdaten ein.
  • Seite 129 Wenn Sie eingeloggt sind, wählen Sie das Menü „Services“. Betätigen Sie jetzt den Button „Dynamic DNS“. Klicken Sie jetzt auf den Button „Create Hosts“.
  • Seite 130 Sie kommen dann zu dem Eingabebildschirm für Ihre Domain. Geben Sie zuerst den von Ihnen gewünschten Domainnamen ein. Über diesen Namen verbinden Sie sich später über das Internet mit Ihrem Digitalrekorder. Die IP Adresse wird automatische ermittelt. Klicken Sie auf „Enable Wildcard“, so dass für diese Option ein Haken gesetzt ist. Nachdem Sie Ihre Daten eingegeben haben, klicken Sie auf „Add Host“, um den Eintrag zu erstellen.
  • Seite 131 Routerkonfiguration DDNS einrichten Öffnen Sie das Konfigurationsmenü Ihres Routers, indem Sie die IP Adresse in die Adresszeile Ihres Webbrowsers eingeben. Nähere Informationen hierzu entnehmen Sie bitte dem Routerhandbuch. Wenn Sie in dem Menü des Routers sind, klicken Sie auf „Tools“ in der oberen Menüleiste. Wählen Sie dann Dynamic DNS in der linken Menüleiste.
  • Seite 132 Der Router bietet die Möglichkeit die DDNS Einstellungen zu testen. Klicken Sie dazu auf den Button „DDNS Account Testing“. Verläuft dieser erfolgreich, haben sich Ihr Router und der DynDNS Server schon synchronisiert. Bei einer Fehlermeldung warten Sie bitte noch ein paar Minuten. Portweiterleitung einrichten Um Daten zu Ihrem Digitalrekorder durchzuleiten, müssen zwei Ports freigeschaltet werden.
  • Seite 133 HINWEIS Es kann vorkommen, dass eine Verbindung von PC zu Rekorder über denselben Router nicht funktioniert, wenn Sie über den DynDNS Namen darauf zugreifen. Testen Sie den Zugang von einem anderen DSL-Anschluss aus. Der Zugriff über die Eingabe der IP-Adresse ist jedoch ohne Probleme möglich. Geben Sie im Internet Explorer Ihre Domain, gefolgt von der Portnr ein (siehe Abbildung).
  • Seite 135 Aufzeichnung von Videosignalen der Video- Verwendung: überwachungstechnik Prüfgrundlage: VC Datenblatt Prüfvermerk: Mustergerät von VC beigestellt Das geprüfte Baumuster entspricht der oben angegebenen Prüfgrundlage. Diese Bescheinigung wird spätestens ungültig im Jahr: 2015 Institut für professionelle Videotechnik Dipl. Ing. Uwe Bischke Test durchgeführt von...
  • Seite 136 Installations- und Betriebsanleitung Ihr zuständiger Service-Händler Alle Rechte vorbehalten, auch die des Nachdrucks im Auszug, der fotomechanischen Wiedergabe und der Übersetzung. Änderungen in Technik, Design und Ausstattung vorbehalten...
