Installations- und Betriebsanleitung
C
C
Installations- und Betriebsanleitung
Sehr geehrter Kunde!
Mit der Wahl für ein VC Produkt haben Sie sich für
ein professionelles Gerät entschieden,
das höchste Qualität und Zuverlässigkeit gewährleistet.
Bitte lesen Sie die nachfolgenden Hinweise vor
der Installation bzw. Inbetriebnahme genau durch, damit Sie
in den vollen Genuß aller Produktvorteile kommen.

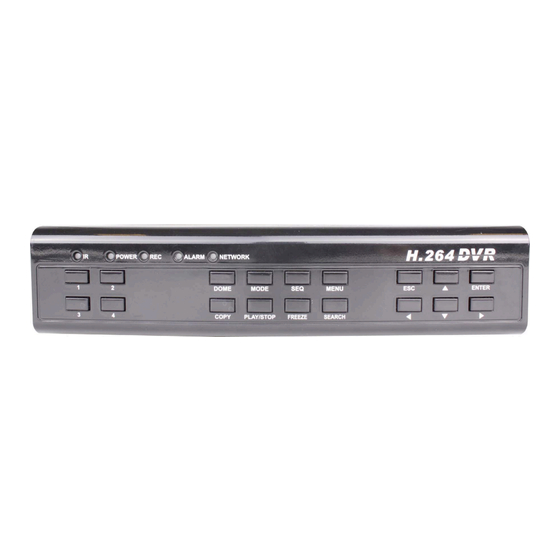

Digitaler Videorekorder
Bedienung
Art. Nr. 15004
©
Änderungen in Technik, Design und Ausstattung vorbehalten
IB_15004-B /
.
.20
Änderungen in Technik, Design und Ausstattung vorbehalten
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für VC 15004
Inhaltszusammenfassung für VC 15004
- Seite 1 Installations- und Betriebsanleitung Installations- und Betriebsanleitung Sehr geehrter Kunde! Mit der Wahl für ein VC Produkt haben Sie sich für ein professionelles Gerät entschieden, das höchste Qualität und Zuverlässigkeit gewährleistet. Bitte lesen Sie die nachfolgenden Hinweise vor der Installation bzw. Inbetriebnahme genau durch, damit Sie in den vollen Genuß...
-
Seite 3: Sicherheitshinweise
Installations- und Betriebsanleitung Sicherheitshinweise Lesen Sie diese Installations-und Betriebsanleitung vor Inbetriebnahme sorgfältig durch! Damit werden eventuelle Schäden durch nicht sachgemäßen Gebrauch vermieden. Beachten Sie die am Gerät angebrachten Warnhinweise. Die Geräte dürfen nur in nicht explosionsgefährdeten Bereichen eingesetzt werden. Bevor Sie das Netzteil anschließen, achten Sie darauf, dass die Spannung und Stromaufnahme vom Netzteil der Spannungsangabe des Gerätes entsprechen. -
Seite 5: Warnungen Und Präventive Hinweise
Warnungen und präventive Hinweise Achten Sie darauf dass das Gerät nicht zu Boden fällt oder Stössen ausgesetzt wird. Platzieren Sie dieses Gerät nicht auf unstabilem Untergrund. Dieses Gerät ist nur für geschlossene Räume. Platzieren Sie das Gerät nicht in feuchten Räumen. - Seite 6 Wichtige Information Bevor Sie die Installation weiterführen, lesen und beachten Sie bitte alle Instruktionen und Warnungen im Handbuch. Bewahren Sie dieses Handbuch und die Originalrechung für zukünftige Referenzen, und falls nötig, zur Garantieleistung, auf. Wenn Sie das Gerät auspacken prüfen Sie bitte ob alle Teile vorhanden sind. Sollte ein Teil fehlen oder offensichtlich beschädigt sein, INSTALLIEREN SIE DAS GERÄT NICHT und BENUTZEN SIE ES NICHT.
-
Seite 7: Inhaltsverzeichnis
Inhaltsverzeichnis Bedienelemente Bedienung Beschreibung der LED’s Livebild / Wiedergabe Anschluss des Gerätes Tastenfunktion bei Wiedergabe Anschliessen weiterer Elemente Umschaltmodus Einschalten des Gerätes Suche nach Aufzeichnungen Ausschalten / Neustart Video Export Passwortüberprüfung Dome Kontrolle Datum/Zeit Fernbedienung Aufnahmeeinstellung Bedienung des DVR Aufnahmemodus Bedienung angeschlossener Dome 39 Record Resolution Fernüberwachungssoftware... -
Seite 8: Bedienelemente
Bedienelemente Kanaltasten 1-4 Sowohl im Live- als auch im Playback Modus wird durch das Drücken dieser Taste das Video als Vollbild gezeigt. Die Zahl der Kanaltasten entspricht der Anzahl der Videoeingänge welche vom System unterstützt werden. COPY Betätigen Sie im Wiedergabe-Modus die Taste „Copy“, um die Start- und Endzeit des zu exportierenden Videos festzulegen. - Seite 9 FREEZE (Standbild) Drücken Sie Freeze, während Sie das Live Bild beobachten und das Bild bleibt stehen. Die Datums- und Zeitanzeige am Monitor läuft weiter. Drücken Sie noch einmal FREEZE, um zum Live Modus zurückzukehren. Wenn Sie FREEZE während des Abspielens eines aufgezeichneten Videos drücken, wird dieses angehalten.
-
Seite 10: Beschreibung Der Led's
Beschreibung der LED’s Power LED (Grün) LED leuchtet, wenn das Gerät mit der korrekten Spannung versorgt wird. Netzwerk LED (Grün) Die LED Anzeige leuchtet, wenn das System in ein Netzwerk eingebunden ist und blinkt, wenn Daten übertragen werden REC LED (Grün) Die LED Anzeige blinkt während das Gerät aufzeichnet. -
Seite 11: Anschluss Des Gerätes
Geräte wie USB-Sticks anzuschliessen. Das Gerät erlaubt die Bedienung des OSD Menüs per USB Maus. Audio In / Out Die 15004 Geräteserie bietet 4 Kanäle für Audioaufzeichnung. Der Audioeingang ist die Verbindung von einer Audioquelle, z.B. externem Mikrophon, zur Basiseinheit; die Audioausgänge zu einem Audio Ausgabegerät, z.B. -
Seite 12: Anschliessen Weiterer Elemente
Alarm I/O & RS485 Das Gerät bietet Alarmeingangs-/Alarmausgangskontakte und eine RS-485 Schnittstelle, um angeschlossenen Dome Kameras zu kontrollieren. Der Anschluß erfolgt über die D-Sub 15pol. Buchse. Pin 1 Alarmausgang Schliesser Pin 9 Alarmausgang Öffner Pin2 Alarmausgang Gemeinsamer Pin 10 Gemeinsamer Pin 3 RS-485 D+ Pin 11 Gemeinsamer... -
Seite 13: Einschalten Des Gerätes
Einschalten des Gerätes Schalten Sie das Gerät ein, indem Sie die Kleinspannungsbuchse des Netzteils mit dem Kleinspannungsanschluss des Rekorders verbinden. Ausschalten / Neustart des Gerätes Wenn Sie das System ausschalten müssen, folgen Sie bitte dem ordnungsgemässen Prozedere, um Verluste von Bilddaten in ihrem DVR Gerät zu vermeiden. Abschalten Wählen Sie diese Funktion;... -
Seite 14: Passwortüberprüfung
User Management / Passwortüberprüfung Die Konfiguration des DVR erfolgt über das grafische Benutzer Interface. In Verbindung mit einer USB-Maus ist die Konfiguration genau so einfach wie auf einem PC. Betätigen Sie die Menütaste und geben Sie einen gültigen Benutzernamen ein. Es existieren 2 voreingestellte Benutzernamen. - Seite 15 Nun erscheint die Passwortabfrage. In der Werkseinstellung gilt admin 1234 Hinweis user 4321 Als Administrator stehen Ihnen alle Menüpunkte zur Verfügung, während dem Benutzer nur eingeschränkte Rechte zugebilligt werden. Betätigen Sie nach Eingabe des Passwortes über die Kanaltasten an der Vorderseite die Taste „ENTER“.
-
Seite 16: Datum/Zeit
Datum / Zeit Im Datum/Zeit Menü können das Datum, die Zeit und andere OSD Parameter eingestellt werden. Die Administratorrechte sind notwendig, um das Untermenü aufzurufen. Wählen Sie im Hauptmenü „Systemeinstellung“ und drücken ENTER. Wählen Sie das Menü „Datum/Zeit“. Datum / Zeit einstellen Wählen Sie <Datum> bzw. <Zeit> und drücken ENTER, um Einstellungen vorzunehmen. -
Seite 17: Zeitumstellungseinrichtung
Zeitanzeige Modus Die Zeitanzeige kann auf <12 Stunden> oder <24 Stunden> Format eingestellt werden. Benutzen Sie die AUF / AB Tasten, um die Einstellung zu ändern. Die Voreinstellung ist <24 Stunden>. Zeit / Datumordnung Diese Funktion setzt die Reihenfolge Datum / Zeit fest. Entweder <Datum zuerst>... -
Seite 18: Aufnahmeeinstellung
Aufnahmeeinstellung Im Menü „Aufnahmeeinstellung“ werden alle Parameter, die Aufzeichnungen betreffend, eingestellt. Um in dieses Menü zu gelangen, müssen Sie als Administrator angemeldet sein. Aufnahmemodus (Record Mode Setup) Record Resolution Wählen Sie hier die Auflösung, mit der die Bilder aufgezeichnet werden sollen aus. Bedenken Sie bitte, das die Höhe der Auflösung Einfluß... -
Seite 19: Zeitplaneinstellungen
Zeitplaneinstellungen Tagstartzeit Hier stellen Sie den Zeitpunkt des Aufnahmestarts am Tage ein. Tagendzeit Hier stellen Sie den Zeitpunkt des Aufnahmeendes am Tage ein. Nachtstartzeit Hier stellen Sie den Zeitpunkt des Aufnahmestarts in der Nacht ein. Nachtendzeit Hier stellen Sie den Zeitpunkt des Aufnahmeendes in der Nacht ein. -
Seite 20: Preset Konfig
Preset Konfig. Der Menüpunkt „Preset Konfig“ dient dazu, aus verschiedenen, vorab eingestellten Aufzeichnungsqualitäten zu wählen. Einige Voreinstellungen gelten grundsätzlich für alle Videoeingänge und erlauben deshalb keine Einstellungen im Menü „Kamerakonfiguration“. Der Menüpunkt ist dann schwarz unterlegt und nicht anwählbar. Entsprechendes gilt auch für den Menüpunkt „ezRekord Einstellungen“. Dieses Menü ist nur dann aktiv, wenn in der Zeile „Preset Konfig.“... - Seite 21 512 KbpsDSL Unabhängig von der Auflösung werden Bilder mit einer Größe von 4 Kb/Pic aufgezeichnet. 256 KbpsDSL Unabhängig von der Auflösung werden Bilder mit einer Größe von 3 Kb/Pic aufgezeichnet. 128 KbpsDSL Unabhängig von der Auflösung werden Bilder mit einer Größe von 2 Kb/Pic aufgezeichnet.
-
Seite 22: Kamerakonfiguration
Kamerakonfiguration Dieses Menü ist nur aktiv, wenn in der Zeile „Preset Konfig“ keine Voreinstellung aktiviert ist. PTZ Protokoll Wählen Sie hier, für welchen Videoeingang die (Kameraeingang) Einstellungen gelten sollen. Normal BPS Hier stellen Sie die Bildanzahl ein, mit der zur entsprechenden Zeit (Tag, Nacht oder Wochenende) aufgezeichnet werden soll. -
Seite 23: Ereignisgröße
Ereignisgröße Hier stellen Sie durchschnittliche Datenmenge jedes aufzuzeichnenden Bildes ein. Zur Verfügung stehen die Größen niedrig, normal, mittel, hoch und sehr hoch. Beachten Sie bitte, dass die Bildqualität der aufgezeichneten Bilder umso besser ist, je höher die Datenmenge ist. Ereignis Hier wählen Sie, welcher Alarmtyp aufgezeichnet werden soll. -
Seite 24: Ezrekord Einstellungen
ezRekord Einstellungen Dieses Menü erlaubt eine einfache Konfiguration der Aufnahmeeinstellung. Je nachdem, welche Bedingungen gefordert sind, berechnet der DVR die fehlenden Daten anhand der zur Verfügung stehenden Festplattenkapazität. Dieses Menü dann aktiv, wenn Menü „Preset Konfig“ Voreinstellung „ezRekord“ eingestellt ist. Wieviel Tage zum Aufn. - Seite 25 Durchschn. normale PPS In diesem Menüpunkt können Sie aus einer Reihe von Angaben die gewünschte aufzuzeichnende Bildanzahl (PPS) auswählen. Beachten Sie bitte, das sich aus einer Änderung in diesem Menüpunkt eine Veränderung im Menüpunkt „Wieviel Tage zum Aufnehm.“ ergeben kann. Durchschn.
-
Seite 26: Daueraufnahme
Daueraufnahme Daueraufnahme Die ältesten Daten werden, sobald die Festplatte voll ist, mit neuen Bilddaten überschrieben. Der Rekorder stoppt alle Aufzeichnungen, sobald die Festplatte voll ist. Es müssen dann erst Aufzeichnungen gelöscht werden, bevor weitere Bilddaten gespeichert werden können. Audio Aufnahme Audio Aufnahme Die Audioaufzeichnung ist aktiv. -
Seite 27: Datenbereinigung
Datenbereinigung Sie können Videos im Menü “Datenbereinigung” löschen. Wählen Sie „Aufnahmeeinstellung“ im Hauptmenü. Im Menü „Aufnahmeeinstellung“ stellen Sie den Cursor auf „Datenbereinigung“ und drücken Sie ENTER. Das Menü „Datenbereinigung“ wird angezeigt. Normale Daten bereinigen Wählen Sie diese Funktion, um alle aufgezeichneten Videos aus der Datenbank zu löschen. -
Seite 28: Bedienung
Bedienung Die nächsten Abschnitte beschreiben die generelle Bedienung des Gerätes über die Tasten an der Vorderseite. Live-Bild / Wiedergabe Die allgemeinen Funktionen im Live- und Wiedergabe- Modus werden in den folgenden Abschnitten beschrieben. Betrachtungsmodi Dieses Gerät unterstützt 2 Betrachtungsarten sowohl für Live als auch für aufgezeichnete Videos. -
Seite 29: Tastenfunktion Im Wiedergabe Modus
Live Kamera Betrachtung Sie können das Live-Bild als Vollbild oder in der Multibild Darstellung betrachten. Die allgemeine / generelle Bedienung bei Live-Bild ist wie folgt: Live-Bild anhalten Drücken Sie während des Betrachtens des Live-Bildes die Taste (Standbild) „FREEZE“. Das Bild wird angehalten, jedoch das Datum, die Zeit und die Systemuhr laufen weiter. -
Seite 30: Umschaltmodus
Sequentielles Setup (Umschaltmodus) Dieser Abschnitt erklärt den sequentiellen Betrachtungs Modus. Diese Funktion erlaubt größere Flexibilität während der Überwachung. Die Konfiguration des Umschaltmodus erfolgt im Menü „Sequenz Einstellungen“ des DVR. Sequenz im Hauptmonitor In der automatischen Sequenz erfolgt die Umschaltung zwischen den angeschlossenen Videosignalen, wie im Menü... -
Seite 31: Suche Nach Aufgezeichneten Videos
Suche nach aufgezeichneten Videos Es besteht die Möglichkeit, Aufzeichnungen nach Datum, Zeit oder Ereignis zu suchen und wiederzugeben. Drücken Sie die Taste SEARCH im Live oder Wiedergabe Modus, um das Suchmenü aufzurufen. Suche ---------------------------- Zeitsuche ---------------------------- Von: 2005/01/01 00:00:00 2005/05/01 00:00:00 Ende: Wählen: 2005/01/01 00:00:00... - Seite 32 Suche nach Ereignissen Die Ereignisliste erlaubt die Suche nach Ereignissen. Ereignisliste First Page (Seite 1) Date (Datum) Time (Zeit) Ch.(Kanal) Type (Art) 2005/03/17 11:26:50 Motion 2005/03/17 09:53:03 Alarm 2005/03/16 16:14:42 Alarm 2005/03/15 03:45:31 Motion 2005/03/12 22:27:56 Alarm 2005/03/12 10:09:29 Motion 2005/03/11 12:18:20 Motion...
-
Seite 33: Video Export
Video Export Hier besteht die Möglichkeit, auf einfache Weise Videodaten über das eingebaute Laufwerk bzw. externe Speichermedien wie USB-Speichersticks auszulagern. Exportierte Dateien werden im Format *.drv gespeichert. Soll eine Datei exportiert werden, stellen Sie sicher, das ein entsprechendes Speichermedium mit dem Gerät verbunden ist. -
Seite 34: Export Von Einfachen Videosequenzen
Export von einfachen Videosequenzen Um eine Videosequenz auf ein externes Laufwerk zu exportieren gehen Sie wie folgt vor: Drücken Sie die SEARCH Taste und betrachten Sie das gewünschte Video durch Eingabe von Datum und Zeit. Beachten Sie: Wenn Sie im Mehrfach Betrachtungs Modus sind, stellen Sie bitte sicher dass kein Fenster im Live-Bild Modus ist. -
Seite 35: Export Von Ereignisaufzeichnungen
Export von Ereignisaufzeichnungen Zum Export einer Ereignissaufzeichnung gehen Sie wie folgt vor: Drücken Sie SEARCH und wählen Sie das gewünschte Ereignis aus. Für Details lesen Sie Kapitel „Suche nach Ereignissen“ nach. Im Playback Modus drücken Sie nun die Taste COPY. Das “ezBurn”... -
Seite 36: Dome Kontrolle
Dome Kontrolle Es besteht die Möglichkeit, Dome Kameras über die Funktionstasten der Vorderseite zu steuern. Im Live-Bild Modus drücken Sie die Kanal Taste, um das Bild der gewünschten Dome Kamera im Vollbild zu zeigen. Um den Dome-Kontroll Modus aufzurufen, drücken Sie die DOME Taste und die Taste 2, um das Hinweisbild darzustellen. - Seite 37 RS-485 Einstellung Es besteht die Möglichkeit, Dome Kameras über das RS-485 Kommunikationsprotokoll zu steuern. Die RS-485 Parameter des DVR müssen identisch mit denen der Dome Kamera sein. Rekorder ID Geben Sie hier die Adresse des Rekorders ein, unter welcher der DVR im RS485 Netz erreichbar ist.
- Seite 38 Tasten zur Kontrolle der Domekameras Set / Go Preset (Voreinstellung / Aufruf der Voreinstellung) Diese Taste wird benutzt, um das Dome-Menü (Dome Voreinstellungsmenü) zu öffnen und auch, um voreingestellte Positionen der Kamera zu aktivieren. Toggle Hint Screen (Wechsel zwischen Kamerainform. bzw. Kamerakontrolle) Diese Funktion erlaubt das Wechseln zwischen Parameter Informationen und Domekamera Kontrolle.
- Seite 39 Voreinstellung von Beobachtungsbereichen Gehen Sie wie folgt vor, um Beobachtungsbereiche/Positionen zu programmieren. Drücken Sie eine Kanal Taste, um die dazugehörige Kamera im Vollbildmodus zu sehen. Drücken Sie DOME, um den Dome Kontrollmodus aufzurufen. Ein Informationsfenster erscheint. Drücken Sie 2, um das Informationsfenster zu unterdrücken; drücken Sie nochmals 2, um das Informationsfenster wieder anzuzeigen.
-
Seite 40: Aktivieren Der Voreingestellten Betrachtungspunkte
Aktivieren der voreingestellten Betrachtungspunkte Gehen Sie wie folgt vor, um gespeicherte Betrachtungspunkte zu aktivieren: Drücken Sie eine Channel (Kanal) Taste um die gewählte Kamera im Vollbild zu sehen. Drücken Sie DOME um den Dome Kontroll Modus aufzurufen. Ein Hinweisfenster erscheint. ... -
Seite 41: Fernbedienung
Fernbedienung Bedienung des Rekorders DVR Select Um einen Rekorder zu bedienen, müssen Sie zunächst das Gerät anwählen. Betätigen Sie dazu die Taste „DVR Select“ und eine Ziffer aus dem Zahlenblock, wobei die 1 der RS-485 Eigenadresse 224 des DVR zugeordnet ist, die 2 der 225, die 3 der 226 usw.. Die Festlegung der RS-485-Adresse erfolgt im Menü... - Seite 42 MODE (Modus) Drücken Sie wiederholt diese Taste, bis Sie das gewünschte Format sehen. Es gibt mehrere Betrachtungsmodi: Vollbild ,4-fach (2x2), 9-fach (3x3) und 16-fach (4x4). PLAY/STOP Drücken Sie Play/Stop, um zwischen Live- und Playback Video umzuschalten. HINWEIS: Die Aufzeichnung der letzten 5-10 Minuten können nicht Hinweis zurückgespielt werden, da Sie im Zwischenspeicher gesichert werden.
-
Seite 43: Bedienung Angeschlossener Dome
Bedienung angeschlossener Dome Kameras Enter Dome Mode Betätigen Sie diese Taste, um mit der Fernbedienung alle Funktionen der angewählten Dome-Kamera zu bedienen. Set / Go Preset Diese Taste wird benutzt, um das Dome-Menü (Dome Voreinstellungsmenü) zu öffnen und auch, um voreingestellte Positionen der Kamera zu aktivieren. -
Seite 44: Fernüberwachungssoftware
Fernüberwachungssoftware Die Fernüberwachungssoftware ist eine Browserbasierte Software Applikation. Mit dieser Software ist es möglich, Livebilder und aufgezeichnete Bilder zu betrachten und den DVR via LAN, WAN oder Internet zu konfigurieren. Sobald Sie eine Verbindung zu dem DVR über die Eingabe der IP-Adresse in die Adresszeile des Browsers herstellen, wird die benötigte Fernüberwachungssoftware automatisch vom DVR heruntergeladen. -
Seite 45: Installation Der Software
Installation der Software Befolgen nachstehende Beschreibung Installation Fernüberwachungssoftware. Konfiguration der Internet Einstellungen Der PC, über den die Fernbedienung des Systems erfolgen soll, muß ActiveX Steuerelemente akzeptieren. Bitte folgen Sie den Anweisungen, um die entsprechenden Einstellungen im Menü „Sicherheitseinstellungen“ zu tätigen. ... - Seite 46 Deaktivieren Sie das Feld “Für Sites dieser Zone ist eine Serverüberprüfung (https:) erforderlich”. Geben Sie die IP-Adresse des Gerätes in der zeile „Diese Webseite zur Zone hinzufügen” und klicken Sie auf <Hinzufügen>. Klicken Sie auf <OK>, um die Eintragungen in “vertrauenswürdige Seiten” zu bestätigen und schliessen Sie das Fenster.
- Seite 47 Installation der Fernüberwachungssoftware Starten Sie den Internet Explorer. Geben Sie die Adresse des DVR in die Adresszeile des Internet Explorers ein. Bestätigen Sie jetzt die Benutzung von ActiveX Steuerelementen mit “Ja”. Nachdem eine Verbindung zum Rekorder hergestellt ist, werden die entsprechenden Plug ins heruntergeladen und installiert.
-
Seite 48: Login / Logout
Login / Logout Es besteht die Möglichkeit, als Administrator oder Benutzer auf das Gerät zuzugreifen. Als Administrator können Sie die Konfiguration ohne Einschränkungen verändern. während Sie als Benutzer nur Zugriff auf die Bedienfunktionen der Software haben. Ein Administrator und bis zu zwei Benutzer können zur selben Zeit auf denselben DVR zugreifen. -
Seite 49: Software Upgrades
Software Upgrades Ist eine neue Software Version der Fernüberwachungssoftware auf einem DVR verfügbar, wird die Möglichkeit des Upgrades beim Zugriff auf den DVR angeboten. Wenn Sie ein Upgrade Ihrer bestehenden Software Version wünschen, bestätigen Sie die auf dem Bildschirm erscheinende Meldung indem Sie auf „Ja“ klicken. ... -
Seite 50: Livebilder Betrachten
Beschreibung Nr. Beschreibung Sofortaufzeichnung Schnappschuss speichern Audio Ein/Aus 4:3 Bilddarstellung Kameraauswahl Festplattenstatus Multibilddarstellung Wiedergabekontrolle Livebildbetrachtung Wählen der Bildgröße Wiedergabe Wählen der Bandbreite/Geschw. Setup Menü Herunterladen des DVR Players Suchen in der Ereignisliste Im folgenden werden die Funktionen der Fernüberwachungssoftware beschrieben. Livebilder betrachten Um Livebilder aller an den DVR angeschlossenen Kameras zu betrachten, betätigen Sie den Button <Live>. -
Seite 51: Bedienung Von Domekameras
Bedienung von Domekameras Fernüberwachungssoftware ermöglicht Bedienung und Konfiguration von Dome Kameras. Klicken Sie auf einen Kamerabutton der mit einem Dome Icon versehen ist, um die entsprechende Kamera als Vollbild zu betrachten. Das Bedienfeld zur Bedienung und Konfiguration der Kamera erscheint auf der linken Seite des Bildschirms. - Seite 52 Focus +/- Über die Buttons Focus + oder – verändern Sie manuell die Schärfeeinstellung der Kamera. Iris +/- Über die Buttons Iris + oder – verändern Sie manuell den Blendenwert der Kamera. Dadurch bestimmen Sie, ob mehr oder weniger Licht durch das Objektiv zum CCD Chip der Kamera gelangt Zoom +/- Über die Buttons Zoom + oder –...
-
Seite 53: Sofortaufzeichnung
Sofortaufzeichnung Diese Funktion ermöglicht einen Mitschnitt von Livebildern. Diese werden direkt auf dem PC gespeichert. Hinweis: In der Werkseinstellung ist die Audiofunktion abgeschaltet. Starten der Sofortaufzeichnung Klicken Sie auf den Button <Sofortaufzeichnung>. Wählen Sie den Zielordner für die zu speichernden Videodateien. ... -
Seite 54: Wiedergabe Von Videodateien
Wiedergabe von Videodateien Die Fernüberwachungssoftware erlaubt dem Benutzer das Betrachten von aufgezeichneten Videodateien auf dem DVR oder auch von lokal auf der Festplatte aufgezeichneten Videos. Betätigen Sie den Button „PLAY“, um den Wiedergabebildschirm zu öffnen. Es öffnet sich ein Fenster mit drei Registerkarten: „Fernwiedergabe“, “lokales abspielen” und “prüfen”. Die „Fernwiedergabe“... - Seite 55 Im Feld “verfügbare Videoaufnahmen” finden Sie den Zeitraum, innerhalb welchen Videoaufzeichnungen gespeichert wurden. Wählen Sie den Punkt “Wiedergabe” im Feld „Selektierungen“. Wählen Sie aus der Drop Down Liste Datum und Uhrzeit, ab der eine Wiedergabe erfolgen soll. Sie können ein Datum und die Uhrzeit auch direkt über die Tastatur eingeben.
-
Seite 56: Wiedergabe Der Lokalen *.Drv Dateien
Wiedergabe der Lokalen *.drv Dateien Die Registerkarte “lokales abspielen” ermöglicht die Wiedergabe von Videodateien, die direkt auf der Festplatte des Fernüberwachungs-PC als *.drv Dateien gespeichert sind. Öffnen Sie die Karteikarte “lokales abspielen” auf der Oberfläche “Wiedergabe”. Klicken Sie auf <Öffnen> und eine Dateiauswahl erscheint auf dem Bildschirm. ... -
Seite 57: Prüfen Der Digitalen Signatur
Überprüfen der digitalen Signatur Um zu überprüfen, ob eine übertragene Videosequenz manipuliert wurde, kann hier die digitale Signatur, mit der die Bilder versehen sind, überprüft werden. Öffnen Sie die Karteikarte “prüfen” auf der Oberfläche “Wiedergabe”. Wählen Sie eine *.drv Videodatei und klicken Sie auf <OK>. ... -
Seite 58: Wiedergabekontrolle
Wiedergabekontrolle Befindet sich die Fernüberwachungssoftware im Wiedergabemodus, sind die Tasten zur Wiedergabekontrolle aktiv. Fast Backward / Die Taste wird benutzt, um das Video rückwärts zu spielen. Step Backward Drücken Sie wiederholt diese Taste, um die Geschwindigkeit zu erhöhen, 1x, 2x, 4x, 8x, 16 oder 32x. Klicken Sie auf die Taste während die Wiedergabe angehalten ist, erfolgt mit jedem Tastendruck eine Schritt-für-Schritt Wiedergabe. -
Seite 59: Suchen Von Ereignissen
Suchen von Ereignissen aus der Ereignisliste Klicken Sie auf SEARCH, erscheint die Ereignisliste. Diese Liste enthält Informationen über Ereignisse, die der Rekorder aufgezeichnet hat.. Bis zu 1024 Ereignisse kann diese Liste enthalten. In der Ereignisliste werden alle Ereignisse mit laufender Nummer, Zeit- und Datumsangabe, dem Alarmtyp ( Alarm durch Alarmkontakt, Bewegungserkennung oder Videosignalausfall), und dem Kameraeingang, mit dem der ausgelöste Alarm zusammenhängt, aufgelistet. -
Seite 60: Schnappschuss
Schnappschuß Die Funktion Schnappschuß ist eine einfache Funktion zur Speicherung eines aktuell auf dem Bildschirm sichtbaren Bildes. Betätigen Sie diesen Button, wird das aktuelle Bild im JPEG-Format auf dem Desktop abgelegt. Das Bild erhält die Bezeichnung “Snapshot-*”. Status der HDD Diese Funktion stellt den Zustand bzw. -
Seite 61: Zugriff Mit I-Phone
Zugriff mit I-Phone Starten Sie den Safari Browser Ihres IPhone. Geben Sie die IP-Adresse bzw. die DynDNS Adresse in die Adresszeile des Browsers ein. Sollen mehrere Geräte innerhalb eines Videosystems unter einer IP-Adresse bzw. einer DynDNS-Adresse erreichbar sein, sind diese durch Eingabe verschiedener Portadressen zu unterscheiden. - Seite 62 Anleitung zum Konfigurieren des Router DIR-100 von D-Link zum Zugriff auf den Digitalrekorder Art. Nr. 15004. Konfigurieren Sie Ihren Router zunächst so, das eine Verbindung zum Internet besteht. Lesen Sie hierzu das Handbuch der Fa. D-Link oder nehmen Sie Kontakt mit dem D-Link Support auf.
- Seite 63 Geben Sie auf der nächsten Seite Ihre Daten wie: E-Mail, Benutzername, Passwort etc. an und betätigen Sie anschließend den Button „Create Account“. Danach erscheint die Bestätigung der Einrichtung: Öffnen Sie jetzt Ihr E-Mail Programm. Dort haben Sie eine E-Mail von Dyndns erhalten.
-
Seite 64: Einrichten Des Dynamic Dns
Nachdem Sie den Link gedrückt haben erscheint die Bestätigung über die erfolgreiche Erstellung des DDNS Kontos. Einrichten des Dynamic DNS Loggen Sie sich anschließend mit den von Ihnen erstellten Zugangsdaten ein. - Seite 65 Wenn Sie eingeloggt sind, wählen Sie das Menü „Services“. Betätigen Sie jetzt den Button „Dynamic DNS“. Klicken Sie jetzt auf den Button „Create Hosts“.
- Seite 66 Sie kommen dann zu dem Eingabebildschirm für Ihre Domain. Geben Sie zuerst den von Ihnen gewünschten Domainnamen ein. Über diesen Namen verbinden Sie sich später über das Internet mit Ihrem Digitalrekorder. Die IP Adresse wird automatische ermittelt. Klicken Sie auf „Enable Wildcard“, so dass für diese Option ein Haken gesetzt ist. Nachdem Sie Ihre Daten eingegeben haben, klicken Sie auf „Add Host“, um den Eintrag zu erstellen.
-
Seite 67: Routerkonfiguration
Routerkonfiguration DDNS einrichten Öffnen Sie das Konfigurationsmenü Ihres Routers, indem Sie die IP Adresse in die Adresszeile Ihres Webbrowsers eingeben. Nähere Informationen hierzu entnehmen Sie bitte dem Routerhandbuch. Wenn Sie in dem Menü des Routers sind, klicken Sie auf „Tools“ in der oberen Menüleiste. Wählen Sie dann Dynamic DNS in der linken Menüleiste. -
Seite 68: Portweiterleitung Einrichten
Der Router bietet die Möglichkeit die DDNS Einstellungen zu testen. Klicken Sie dazu auf den Button „DDNS Account Testing“. Verläuft dieser erfolgreich, haben sich Ihr Router und der DynDNS Server schon synchronisiert. Bei einer Fehlermeldung warten Sie bitte noch ein paar Minuten. Portweiterleitung einrichten Um Daten zu Ihrem Digitalrekorder durchzuleiten, müssen zwei Ports freigeschaltet werden. - Seite 69 HINWEIS Es kann vorkommen, dass eine Verbindung von PC zu Rekorder über denselben Router nicht funktioniert, wenn Sie über den DynDNS Namen darauf zugreifen. Testen Sie den Zugang von einem anderen DSL-Anschluss aus. Der Zugriff über die Eingabe der IP-Adresse ist jedoch ohne Probleme möglich. Geben Sie im Internet Explorer Ihre Domain, gefolgt von der Portnr ein (siehe Abbildung).
-
Seite 71: Prüfbescheinigung
Aufzeichnung von Videosignalen der Video- Verwendung: überwachungstechnik Prüfgrundlage: VC Datenblatt Prüfvermerk: Mustergerät von VC beigestellt Das geprüfte Baumuster entspricht der oben angegebenen Prüfgrundlage. Diese Bescheinigung wird spätestens ungültig im Jahr: 2015 Institut für professionelle Videotechnik Dipl. Ing. Uwe Bischke Test durchgeführt von... -
Seite 72: Ihr Zuständiger Service-Händler
Installations- und Betriebsanleitung Ihr zuständiger Service-Händler Alle Rechte vorbehalten, auch die des Nachdrucks im Auszug, der fotomechanischen Wiedergabe und der Übersetzung. Änderungen in Technik, Design und Ausstattung vorbehalten...
