Betrieb und Bedienung
Vorschubgeschwindigkeit am Bohrschlitten einstellen

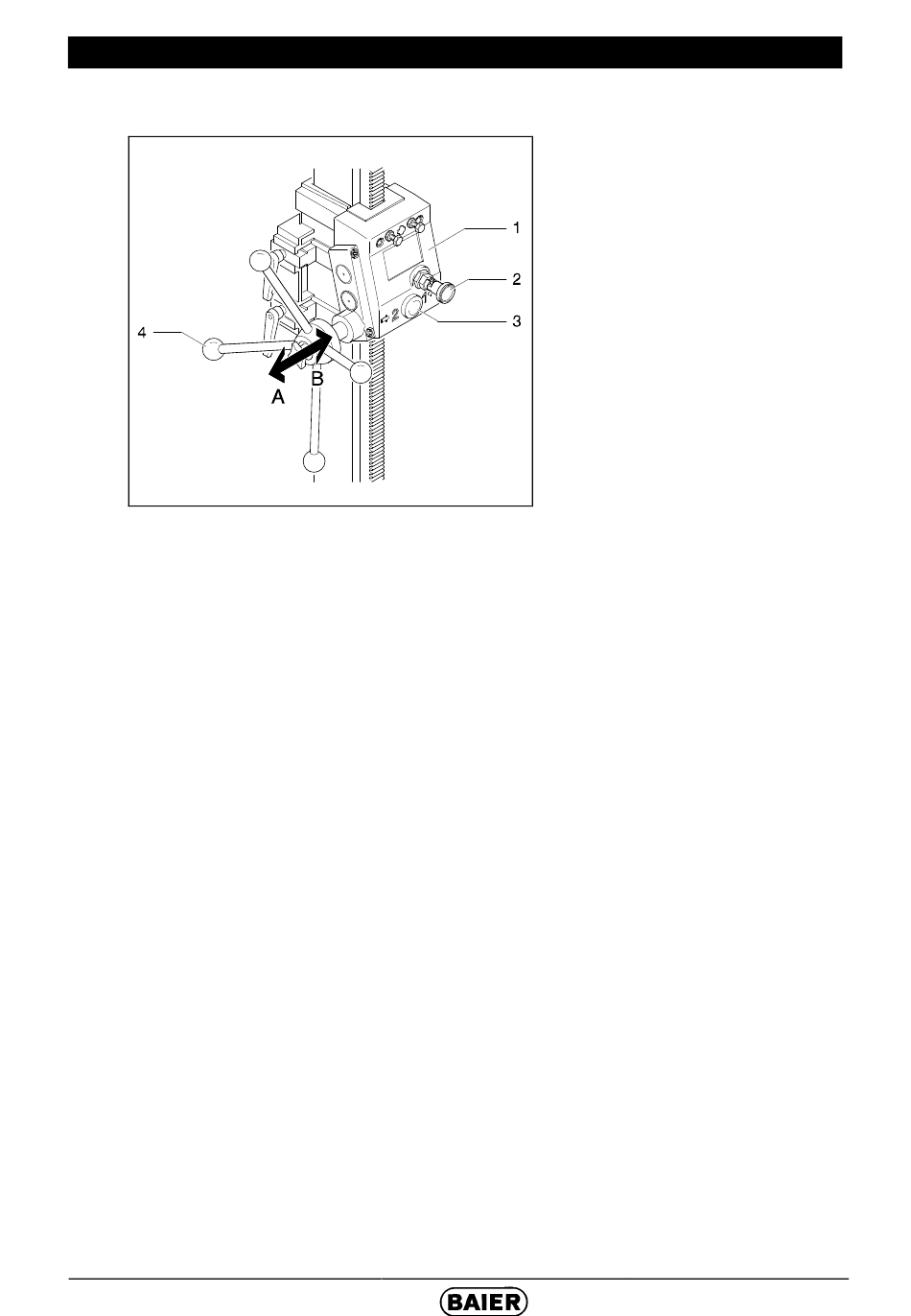

Bild 10
Am Bohrschlitten (1) können zwei Vorschubgeschwindigkeiten eingestellt werden. Zum
Vorschub der Diamant-Nassbohrkrone in das zu bohrende Material wird der 1. Gang
empfohlen. Nach Beendigung des Bohrvorgangs kann die Diamant-Nassbohrkrone im
schnelleren 2. Gang aus dem Bohrloch herausgezogen werden.
Arretierung des Bohrschlittens
Der Bohrschlitten (1) wird mit der Arretierung (2) gegen ungewollte Bewegungen gesi-
chert.
• Ist der Bohrschlitten (1) durch die Arretierung (2) gesichert, dann die Arretierung (2)
am Bohrschlitten herausziehen und nach einer ¼ Umdrehung ausrasten.
• Nach Beendigung des Bohrvorgangs den Bohrschlitten (1) wieder mit der Arretie-
rung (2) sichern.
1. Gang einstellen
• Zum Einstellen des 1. Gangs, den Sicherungsknopf (3) am Bohrschlitten (1) drücken
und gleichzeitig das Drehkreuz (4) bis zum Anschlag in Pfeilrichtung A herauszie-
hen, Sicherungsknopf (3) loslassen.
2. Gang einstellen
• Zum Einstellen des 2. Gangs, den Sicherungsknopf (3) am Bohrschlitten (1) drücken
und gleichzeitig das Drehkreuz (4) bis zum Anschlag in Pfeilrichtung B einschieben,
Sicherungsknopf (3) loslassen.
18
(Bild 10)
