Mercedes Benz E-Klasse / CLS-Klasse W212 / S212 / CLS C218
6
5
3
3
1315956E
1
2
3
1
2
1
2

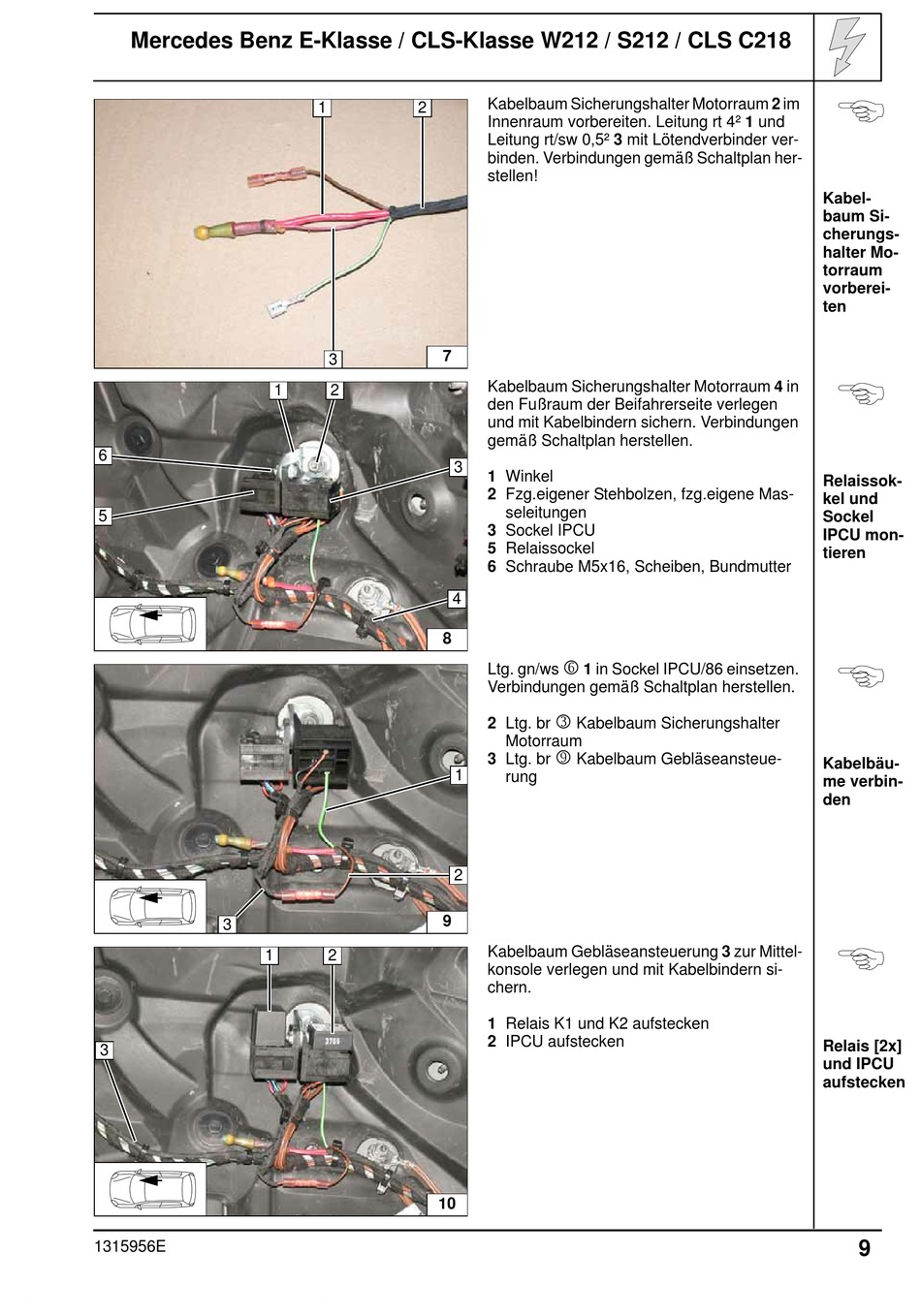

Kabelbaum Sicherungshalter Motorraum 2 im
Innenraum vorbereiten. Leitung rt 4² 1 und
Leitung rt/sw 0,5² 3 mit Lötendverbinder ver-
binden. Verbindungen gemäß Schaltplan her-
stellen!
7
Kabelbaum Sicherungshalter Motorraum 4 in
den Fußraum der Beifahrerseite verlegen
und mit Kabelbindern sichern. Verbindungen
gemäß Schaltplan herstellen.
3
1 Winkel
2 Fzg.eigener Stehbolzen, fzg.eigene Mas-
seleitungen
3 Sockel IPCU
5 Relaissockel
6 Schraube M5x16, Scheiben, Bundmutter
4
8
6
Ltg. gn/ws
1 in Sockel IPCU/86 einsetzen.
Verbindungen gemäß Schaltplan herstellen.
3
2 Ltg. br
Kabelbaum Sicherungshalter
Motorraum
9
3 Ltg. br
Kabelbaum Gebläseansteue-
1
rung
2
9
Kabelbaum Gebläseansteuerung 3 zur Mittel-
konsole verlegen und mit Kabelbindern si-
chern.
1 Relais K1 und K2 aufstecken
2 IPCU aufstecken
10
Kabel-
baum Si-
cherungs-
halter Mo-
torraum
vorberei-
ten
Relaissok-
kel und
Sockel
IPCU mon-
tieren
Kabelbäu-
me verbin-
den
Relais [2x]
und IPCU
aufstecken
