Mercedes Benz E-Klasse / CLS-Klasse W212 / S212 / CLS C218
Kühlmittelkreislauf
ACHTUNG!
Auslaufendes Kühlmittel ist mit geeignetem Behälter aufzufangen! Schläuche knickfrei verlegen! Wenn
nicht anders beschrieben, erfolgt die Befestigung mit Kabelbindern! Schellen so positionieren, dass
kein anderer Schlauch beschädigt werden kann! Bei der Montage der Schläuche ist das Heizgerät mit
Kühlmittel zu befüllen!

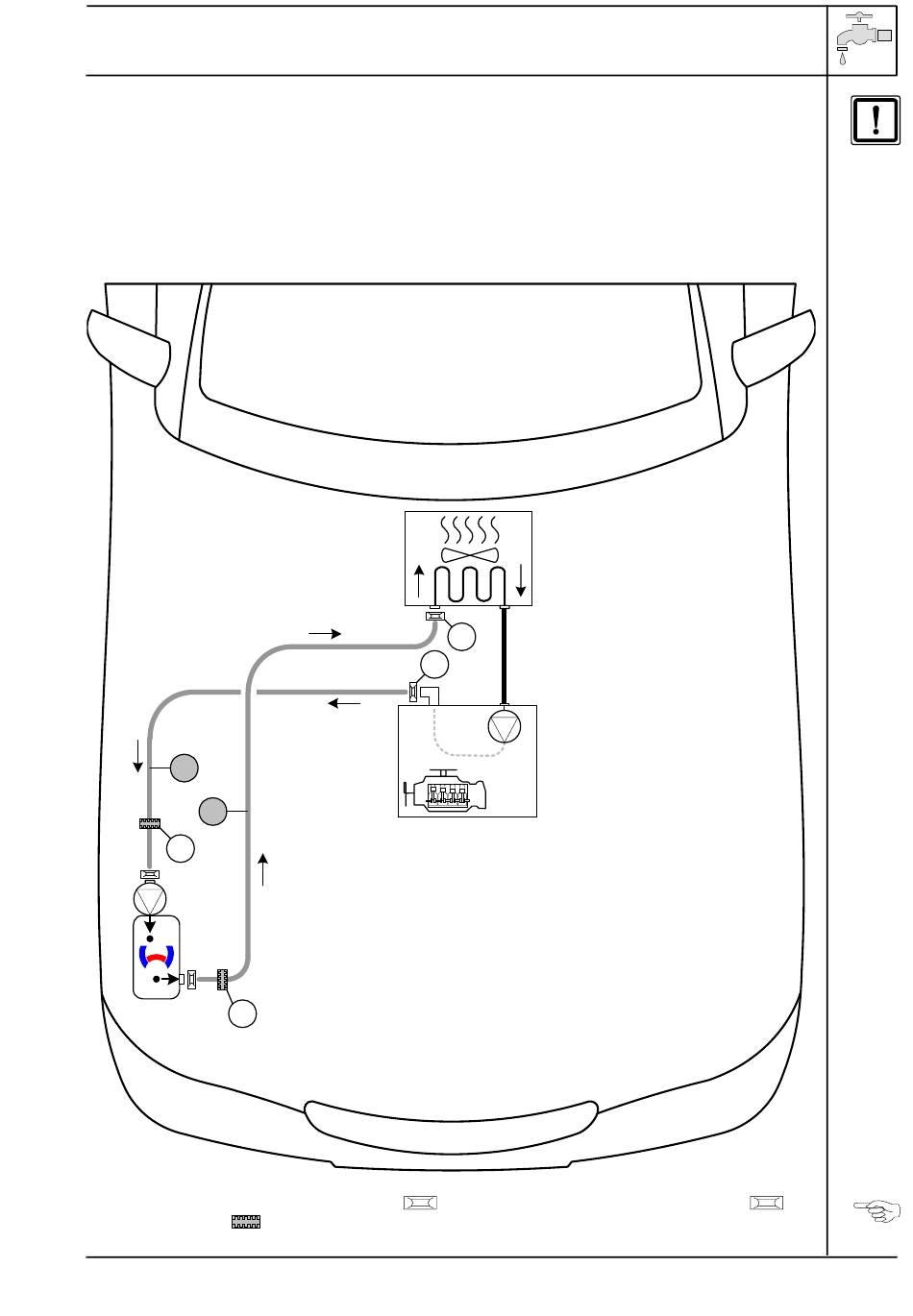

Die Einbindung erfolgt gemäß nachfolgendem Schema:
A
B
2
Ø 27
2
Alle nicht bezeichneten Federbandschellen
2 = Profilgummi sw
1315956E
1
!
1
= Ø 25! 1 = Fzg.eigene Federbandschelle
Schema
Schlauch-
verlegung
!
15
