Luft-Heizgerät
Zusatzheizung Air Top 2000 S
Prüfzeichen ~~~ S 324
2
4
1
5 6

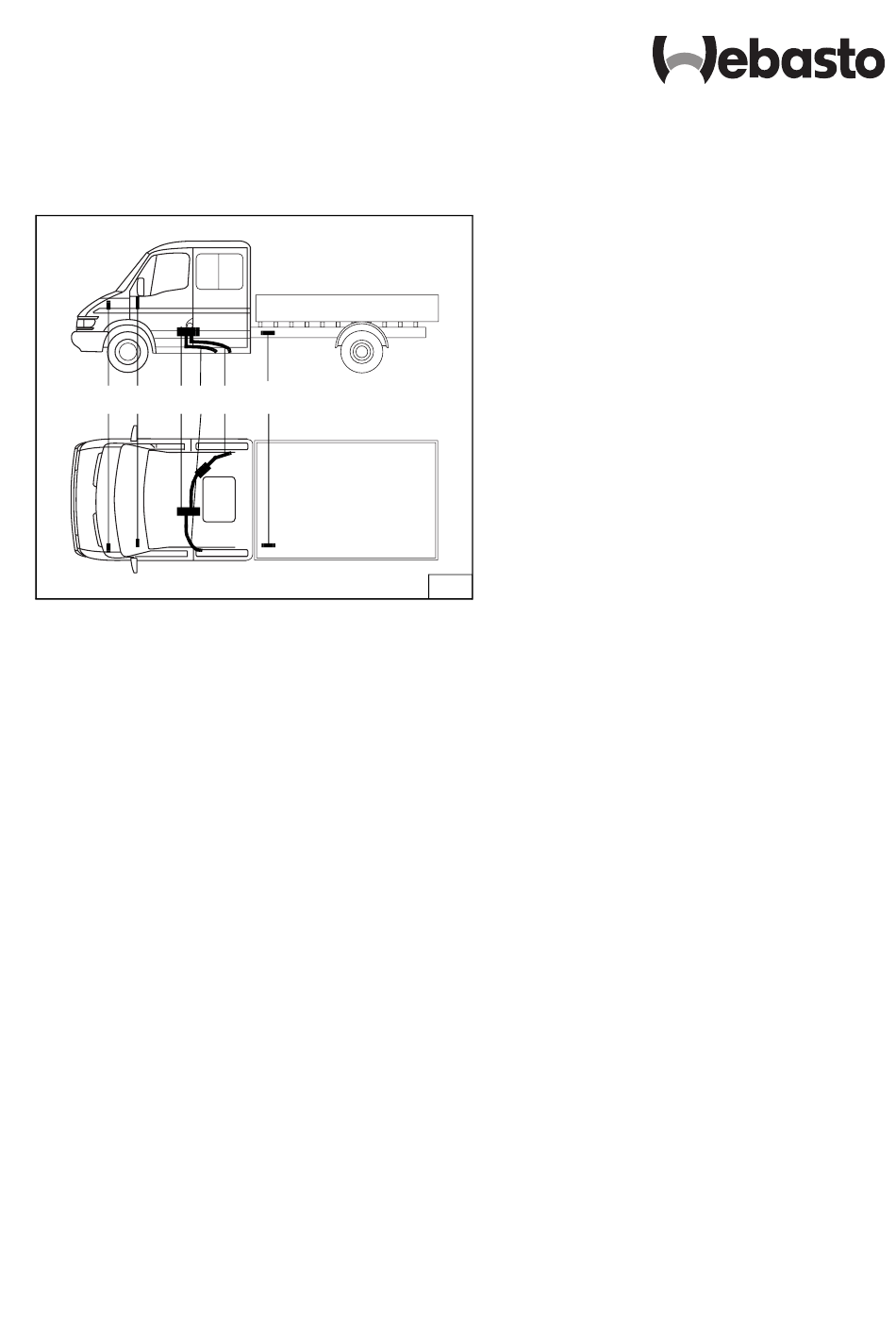

Legende zu Bild 1
1
Heizgerät Air Top 2000 S
2
Flachsicherungshalter
3
Dosierpumpe
4
Bedienelement
5
Brennluftansaugleitung
6
Abgasleitung
Spezialwerkzeug
Einnietzange
Inhaltsverzeichnis
IVECO Daily
Doppelkabine / Kastenwagen
Heizgerät / Einbaukit
Vorwort
Allgemeine Hinweise
Vorarbeiten
Einbauort Heizgerät
Flachsicherungshalter
Bedienelement
Kombiuhr (Komfortzubehör)
Abgaanlage ohne Schalldämpfer
Abgasanlage mit Schalldämpfer (Option)
Brennstoffeinbindung
Dosierpumpe
Ident.-Nr. 90 014 37A
Printed in Germany
3
11/00
Druck: Steffen
Einbauvorschlag
IVECO Daily
Doppelkabine
Kastenwagen mit Trennwand (ohne
Laderaumbeheizung)
Diesel
Fahrzeugtypen, Motortypen und Ausstattungs-
varianten, die nicht in diesem Einbauvorschlag
aufgeführt sind, wurden nicht geprüft.
Ein Einbau nach diesem Einbauvorschlag kann
1
aber möglich sein.
In jedem Fall sind die Zulassungsvorschriften
auf Seite 2 zu beachten!
Brennstoffentnahme
1
Option Brennstofffilter
2
Abschließende Arbeiten
3
4
4
4
6
6
7
7
8
9
9
© Webasto Thermosysteme International GmbH Germany
9
10
12
