Mercedes Benz E-Klasse / CLS-Klasse W212 / S212 / CLS C218
Brennstoff
VORSICHT!
Tankdeckelverschluß des Fahrzeugs öffnen, Tank belüften und Tankverschluß wieder schließen!
Auslaufenden Kraftstoff mit geeignetem Behälter auffangen!
Brennstoffleitung und Kabelbaum Dosierpumpe so verlegen, dass sie gegen Steinschlag geschützt
sind! Wenn nicht anders beschrieben, erfolgt die Befestigung mit Kabelbindern!
An scharfen Kanten Brennstoffleitung und Kabelbaum mit Scheuerschutz versehen!
ACHTUNG!
Verlegung Brennstoffleitung und Kabelbaum zur Dosierpumpe erfolgt gemäß Schema Kabelbaumver-
legung.
1
1
1315956E
2
3
4
5
4
2
3
4
1
2

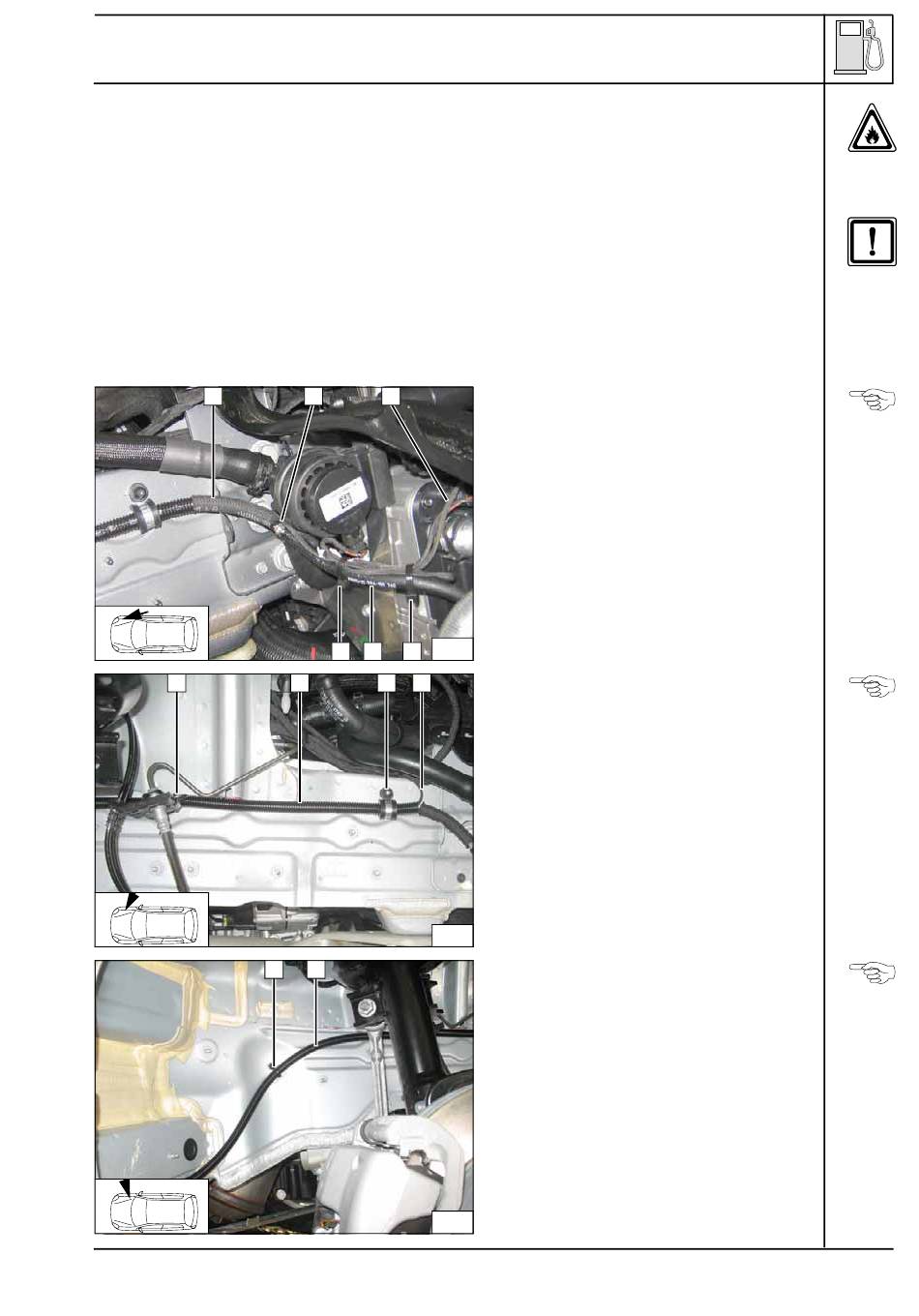

Formschlauch 5 und Kabelbaum Umwälz-
pumpe 3 mit Kabelbindern 4 [2x] fixieren!
1 Schlauchstück Ø 8x12 als Scheuerschutz
2 Brennstoffleitung, Schelle Ø 10
51
Von Wellrohr Ø 10 950 mm ablängen. Brenn-
stoffleitung und Kabelbaum Dosierpumpe 4
in Wellrohr Ø 10 2 (950 lang) im Radhaus ver-
legen!
1 Kabelbinder
3 Fahrzeugeigener Stehbolzen, gummierte
Rohrschelle Ø 15, Kunststoffmutter
52
Klebefläche für Klebesockel 1 entfetten!
1 Klebesockel, Kabelbinder
2 Wellrohr
53
Anschluss
Heizgerät
Leitungen
verlegen
Leitungen
verlegen
22
