INSTALLATIONSMETHODE

8
INSTALLATIONSMETHODE

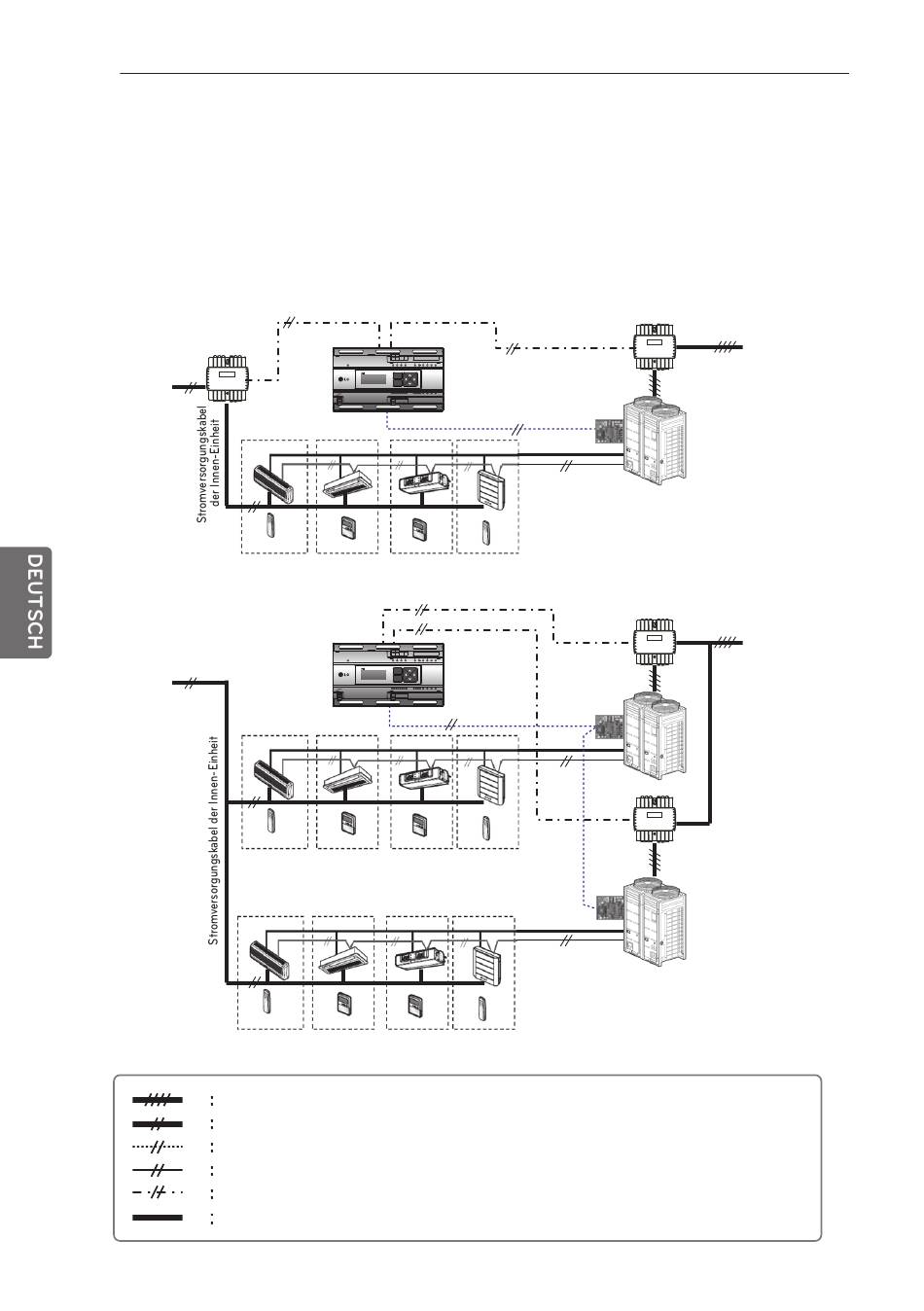

Diagramm der Gesamt-Produktkonfiguration

Wenn zum Impuls-Typ-Wattmesser verriegelt

• Bei Verriegelung mit EWP-Gerät
- Unabhängiger Betrieb der Betriebsanzeige (Verriegelung mit EWP-Gerät)
Wattmesser
Strom in
Einzelphase
220-240 V~,
50/60 Hz
Strom in
Einzelphase
220-240 V~,
50/60 Hz
(10)
Stromkabel 3-phasig, 4-adrig
Stromkabel für Einzelphase
Kommunikationskabel (2-adriges, abgeschirmtes Kabel): Zwischen Außen-Einheit und Zentralsteuerung
Kommunikationskabel (2-adriges, abgeschirmtes Kabel): Zwischen Innen- und Außen-Einheit
Impulssignal-Draht
Kühlmittelleitung
Impulssignal
POWER WHM
MENU
SELECT
PPWRDB000
ODU WHM CHECK
(00) (01) (02)
POWER WHM
MENU
SELECT
PPWRDB000
ODU WHM CHECK
(00) (01) (02)
(11) (12)
Impulssignal
RS-485
(03)
Impulssignal
Impulssignal
RS-485
(03)
(13)
Wattmesser
Strom bei
3-phasig, 4-adrig
380-415 V 3N~,
50/60 Hz
Wattmesser
Strom bei
3-phasig, 4-adrig
380-415 V 3N~,
50/60 Hz
