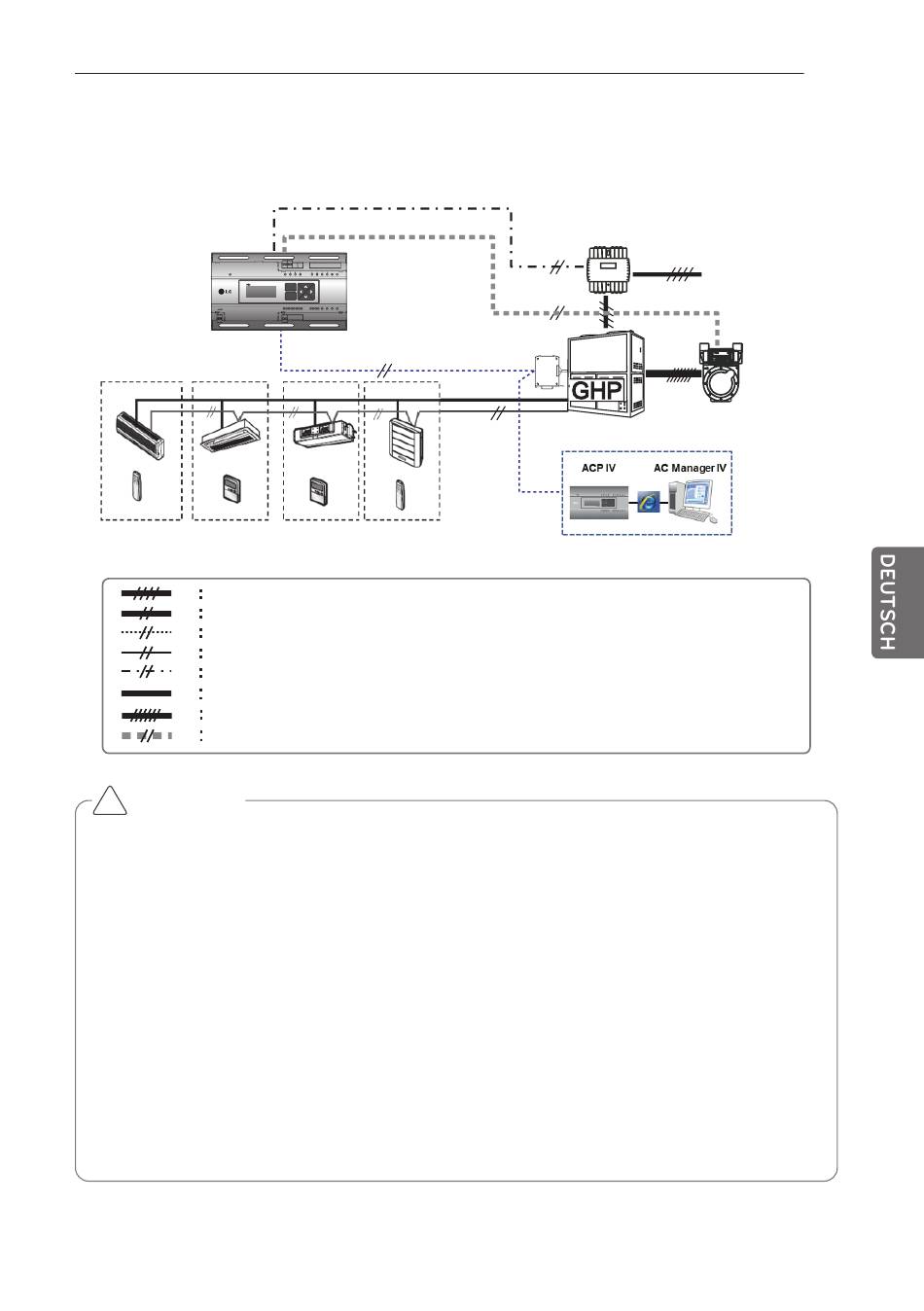

- Wenn es mit dem GHP Produkt verknüpft ist, wird die zentrale Steuerung möglich Modell der
Serie ACS IV oder später verbunden.
POWER
(00)
(01)
Vieradrige Dreiphasen-Stromleitung
Einphasen-Stromleitung
Verbindungskabel (zweiadriges Kabel, abgeschirmt): Zwischen Außengerät und Zentralsteuerung
Verbindungskabel (zweiadriges Kabel, abgeschirmt): Zwischen Innengerät und Außengerät
Impulssignalleitung
Kältemittelrohr
Gasrohr
Impulssignalleitung (Gas)
!
VORSICHT
• Zur Fernablesung sollte ein Wattstundenzähler verwendet werden, mit dem der Stromverbrauch über
ein Impulssignal gesendet werden kann.
• Für den Wattstundenzähler sollte eine Impulsdauer von 50 ms ~ 400 ms. eingestellt werden.
• Der Impuls des Wattstundenzählers muss an der Betriebsanzeige mindestens 3 mA abfallen können.
• Verwenden Sie den Wattstundenzähler für 1 W/Pulse, 2 W/Pulse, 4 W/Pulse, 6 W/Pulse, 8 W/Pulse, 10
W/Pulse, 100 W/Pulse, PT/CT(1 ~ 50 000).
• Zur Fernablesung sollte ein Gaszähler verwendet werden, mit dem der Gasverbrauch über ein Impulssig-
nal gesendet werden kann.
• Für den Gaszähler sollte eine Impulsdauer von mindestens 50 ms. eingestellt werden.
• Für den Gaszähler sollte ein maximaler Gasdruck von 0.2 m
• Der Impuls des Gaszählers muss an der Betriebsanzeige mindestens 3 mA abfallen können.
• Verwenden Sie den Gaszähler für 1 ℓ/Pulse, 2 ℓ/Pulse, 4 ℓ/Pulse, 6 ℓ/Pulse, 8 ℓ/Pulse, 10 ℓ/Pulse,
100 ℓ/Pulse, VT&Pr(1 ~ 50 000).
• Stellen Sie für den Wattstundenzähler oder Gaszähler den Slave-Betrieb ein.
• Es können bis zu 1 Wattstundenzähler oder Gaszähler installiert werden.
• Die Anschlusskabel für Betriebsanzeige und Wattstundenzähler (Gaszähler) sollten bei normalem Einsatz
nicht länger als 10 m sein.
• Bei elektrischen oder mechanischen Hindernissen am Montageort sollten die Anschlusskabel verkürzt wer-
den.
• Zur Einstellung des Wattstunden- und Gaszahlers wenden Sie sich an den jeweiligen Handler.
Impulssignal(Strom)
Impulssignal(Gas)
WHM
MENU
SELECT
PPWRDB000
ODU
WHM CHECK
RS-485
(02)
(03)
INSTALLATIONSMETHODE
Wattmesser
RS-485
(LGAP)
3
3
/h ~ 10 m
/h eingestellt werden.
11
Strom bei
3-phasig, 4-adrig
380-415 V 3N~,
50/60 Hz
Gaszählers
