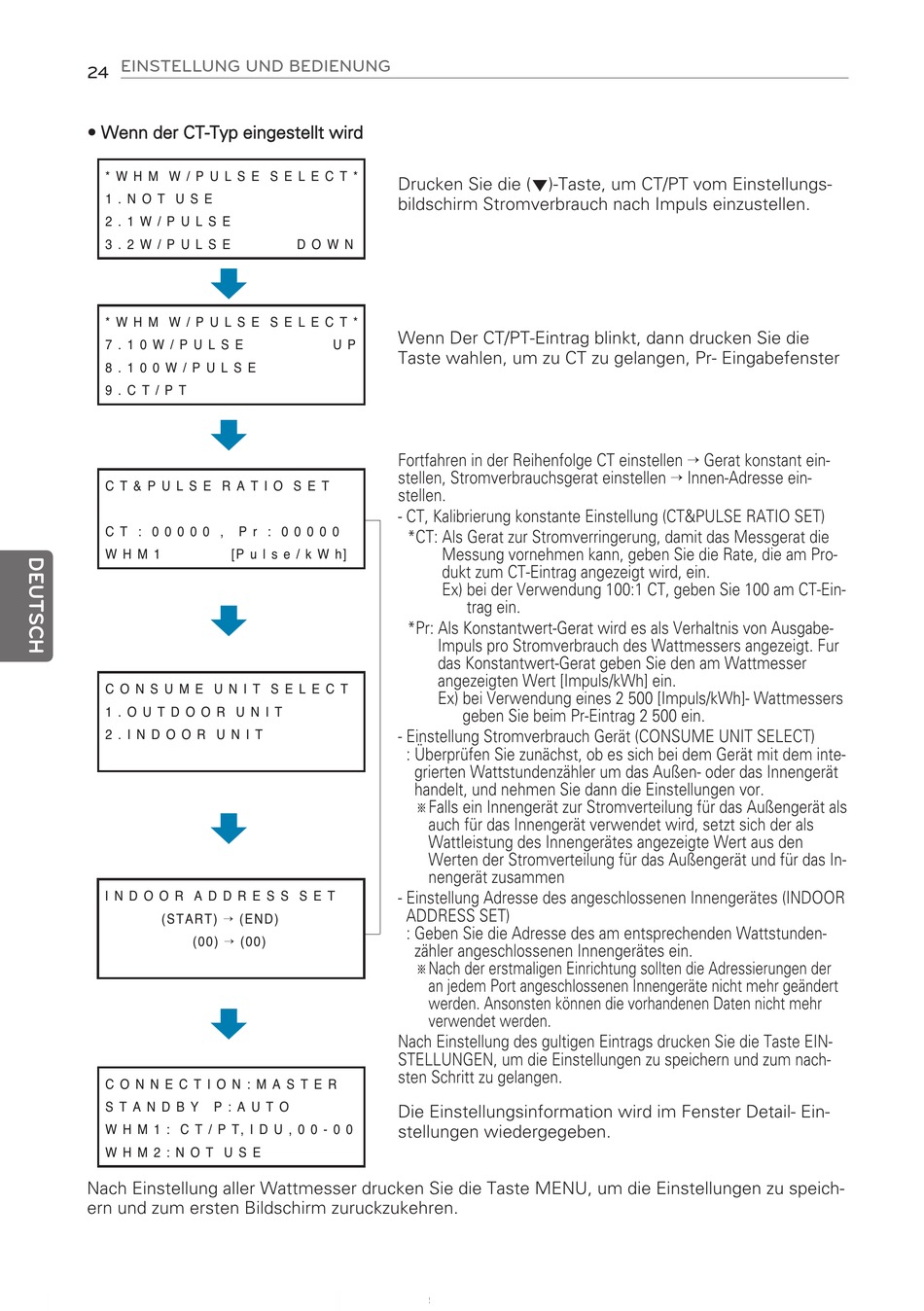

EINSTELLUNG UND BEDIENUNG
24
• Wenn der CT-Typ eingestellt wird
* W H M W / P U L S E S E L E C T *
1 . N O T U S E
2 . 1 W / P U L S E
3 . 2 W / P U L S E
* W H M W / P U L S E S E L E C T *
7 . 1 0 W / P U L S E
8 . 1 0 0 W / P U L S E
9 . C T / P T
C T & P U L S E R A T I O S E T
C T : 0 0 0 0 0 ,
P r : 0 0 0 0 0
W H M 1
[P u l s e / k W h]
C O N S U M E U N I T S E L E C T
1 . O U T D O O R U N I T
2 . I N D O O R U N I T
I N D O O R A D D R E S S S E T
(START) → (END)
(00) → (00)
C O N N E C T I O N : M A S T E R
S T A N D B Y
P : A U T O
W H M 1 : C T / P T, I D U , 0 0 - 0 0
W H M 2 : N O T U S E
Nach Einstellung aller Wattmesser drucken Sie die Taste MENU, um die Einstellungen zu speich-
ern und zum ersten Bildschirm zuruckzukehren.
Drucken Sie die (▼)-Taste, um CT/PT vom Einstellungs-
bildschirm Stromverbrauch nach Impuls einzustellen.
D O W N
Wenn Der CT/PT-Eintrag blinkt, dann drucken Sie die
U P
Taste wahlen, um zu CT zu gelangen, Pr- Eingabefenster
Fortfahren in der Reihenfolge CT einstellen ' Gerat konstant ein-
stellen, Stromverbrauchsgerat einstellen ' Innen-Adresse ein-
stellen.
- CT, Kalibrierung konstante Einstellung (CT&PULSE RATIO SET)
*CT: Als Gerat zur Stromverringerung, damit das Messgerat die
Messung vornehmen kann, geben Sie die Rate, die am Pro-
dukt zum CT-Eintrag angezeigt wird, ein.
Ex) bei der Verwendung 100:1 CT, geben Sie 100 am CT-Ein-
trag ein.
*Pr: Als Konstantwert-Gerat wird es als Verhaltnis von Ausgabe-
Impuls pro Stromverbrauch des Wattmessers angezeigt. Fur
das Konstantwert-Gerat geben Sie den am Wattmesser
angezeigten Wert [Impuls/kWh] ein.
Ex) bei Verwendung eines 2 500 [Impuls/kWh]- Wattmessers
geben Sie beim Pr-Eintrag 2 500 ein.
- Einstellung Stromverbrauch Gerät (CONSUME UNIT SELECT)
: Überprüfen Sie zunächst, ob es sich bei dem Gerät mit dem inte-
grierten Wattstundenzähler um das Außen- oder das Innengerät
handelt, und nehmen Sie dann die Einstellungen vor.
※Falls ein Innengerät zur Stromverteilung für das Außengerät als
auch für das Innengerät verwendet wird, setzt sich der als
Wattleistung des Innengerätes angezeigte Wert aus den
Werten der Stromverteilung für das Außengerät und für das In-
nengerät zusammen
- Einstellung Adresse des angeschlossenen Innengerätes (INDOOR
ADDRESS SET)
: Geben Sie die Adresse des am entsprechenden Wattstunden-
zähler angeschlossenen Innengerätes ein.
※Nach der erstmaligen Einrichtung sollten die Adressierungen der
an jedem Port angeschlossenen Innengeräte nicht mehr geändert
werden. Ansonsten können die vorhandenen Daten nicht mehr
verwendet werden.
Nach Einstellung des gultigen Eintrags drucken Sie die Taste EIN-
STELLUNGEN, um die Einstellungen zu speichern und zum nach-
sten Schritt zu gelangen.
Die Einstellungsinformation wird im Fenster Detail- Ein-
stellungen wiedergegeben.
