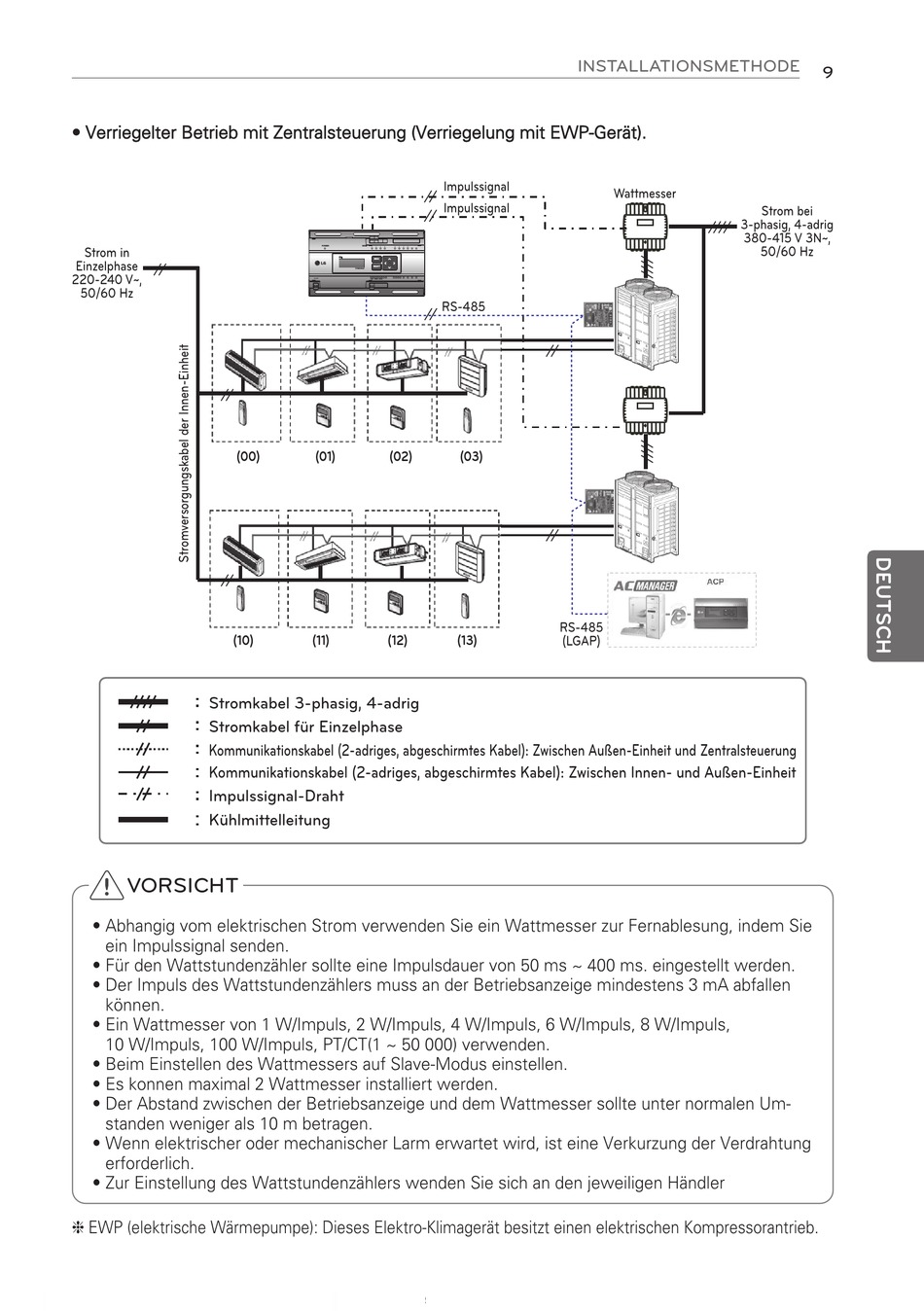

• Verriegelter Betrieb mit Zentralsteuerung (Verriegelung mit EWP-Gerät).
Strom in
Einzelphase
220-240 V~,
50/60 Hz
(00)
(10)
Stromkabel 3-phasig, 4-adrig
Stromkabel für Einzelphase
Kommunikationskabel (2-adriges, abgeschirmtes Kabel): Zwischen Außen-Einheit und Zentralsteuerung
Kommunikationskabel (2-adriges, abgeschirmtes Kabel): Zwischen Innen- und Außen-Einheit
Impulssignal-Draht
Kühlmittelleitung
!
VORSICHT
• Abhangig vom elektrischen Strom verwenden Sie ein Wattmesser zur Fernablesung, indem Sie
ein Impulssignal senden.
• Für den Wattstundenzähler sollte eine Impulsdauer von 50 ms ~ 400 ms. eingestellt werden.
• Der Impuls des Wattstundenzählers muss an der Betriebsanzeige mindestens 3 mA abfallen
können.
• Ein Wattmesser von 1 W/Impuls, 2 W/Impuls, 4 W/Impuls, 6 W/Impuls, 8 W/Impuls,
10 W/Impuls, 100 W/Impuls, PT/CT(1 ~ 50 000) verwenden.
• Beim Einstellen des Wattmessers auf Slave-Modus einstellen.
• Es konnen maximal 2 Wattmesser installiert werden.
• Der Abstand zwischen der Betriebsanzeige und dem Wattmesser sollte unter normalen Um-
standen weniger als 10 m betragen.
• Wenn elektrischer oder mechanischer Larm erwartet wird, ist eine Verkurzung der Verdrahtung
erforderlich.
• Zur Einstellung des Wattstundenzählers wenden Sie sich an den jeweiligen Händler
h EWP (elektrische Wärmepumpe): Dieses Elektro-Klimagerät besitzt einen elektrischen Kompressorantrieb.
Impulssignal
Impulssignal
POWER
WHM
MENU
SELECT
PPWRDB000
ODU
WHM CHECK
RS-485
(01)
(02)
(03)
(11)
(12)
(13)
INSTALLATIONSMETHODE
Wattmesser
RS-485
(LGAP)
9
Strom bei
3-phasig, 4-adrig
380-415 V 3N~,
50/60 Hz
