2. Contenido del paquete y características técnicas

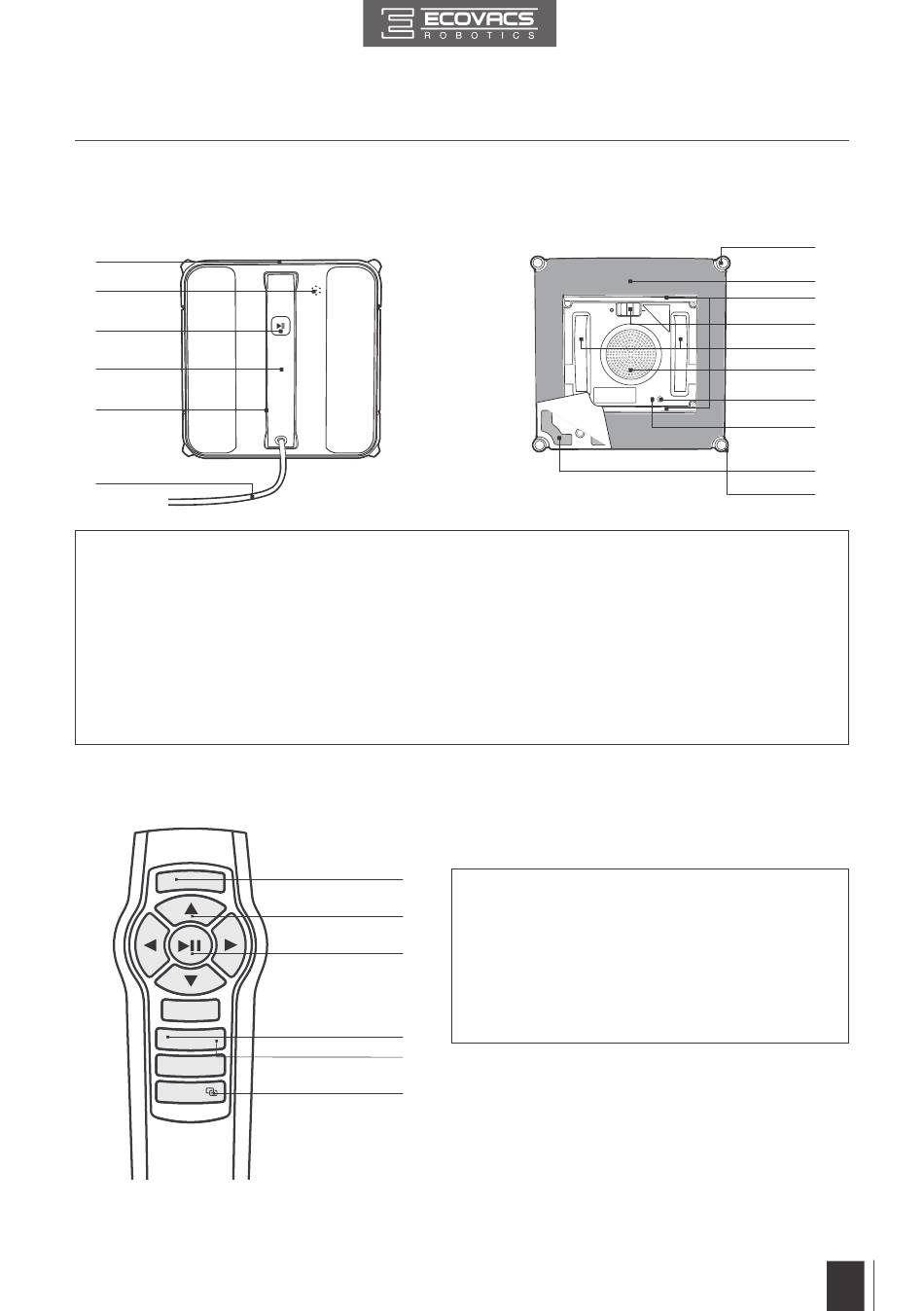

2.3 Diagrama del producto

WINBOT 8
1
2
3
4
5
6
1. Barra parachoques
2. Altavoz
3. Luz indicadora de estatus y botón INICIO/PAUSA
4. Mango
5. Puerto de actualización (para servicios posventa)
6. Cable de corriente
7. Sensores de detección de bordes
8. Disco de limpieza

Control remoto

RESET
N Z
9. Secador de cristales
10. Interruptor de encendido inferior
11. Bandas de rodadura motrices
12. Ventilador
13. Luz inferior indicadora del estatus
14. Sensor de succión
15. Velcro
16. Ruedas laterales
1
1. Botón de REINICIAR
2
2. Botones de control de direcciones
3. Botón de ENCENDIDO/PAUSA
3
4. Botón del modo de limpieza "N"
5. Botón del modo de limpieza "Z"
6. Botón de emparejamiento del control remoto
4
5
6
7
8
9
10
11
12
13
14
15
16
69
